无地基乐高式预制块拼接防护掩体结构

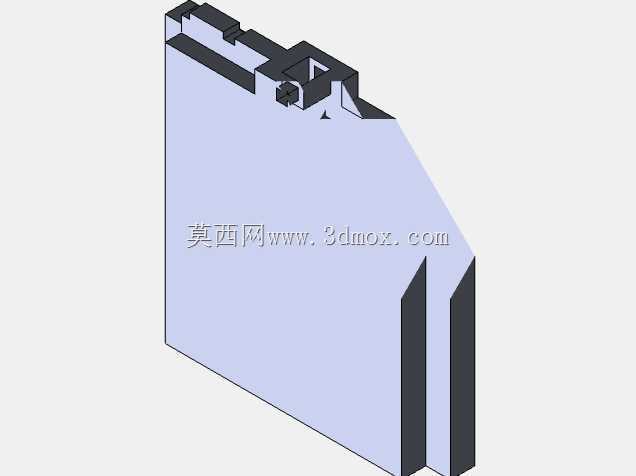

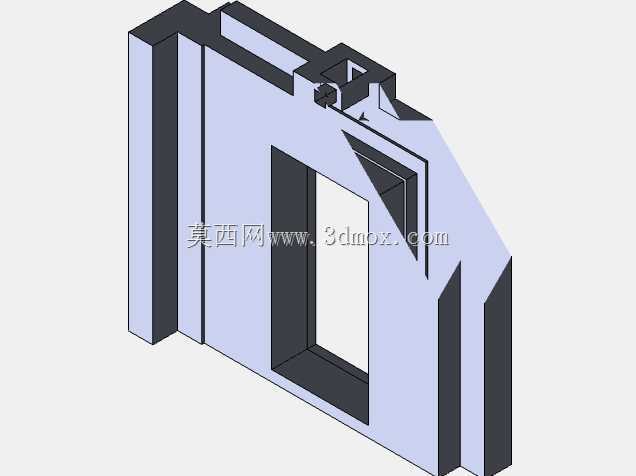

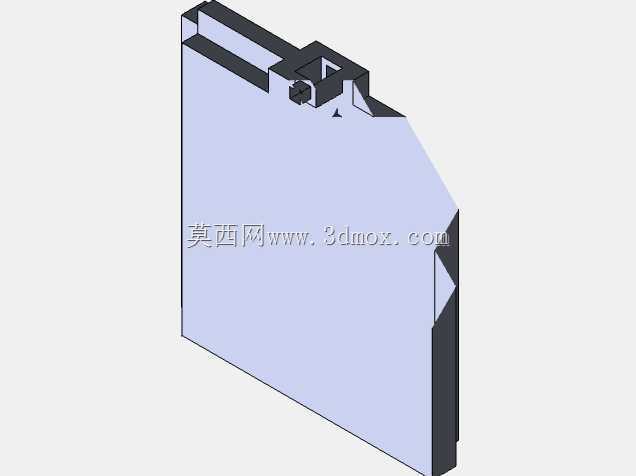

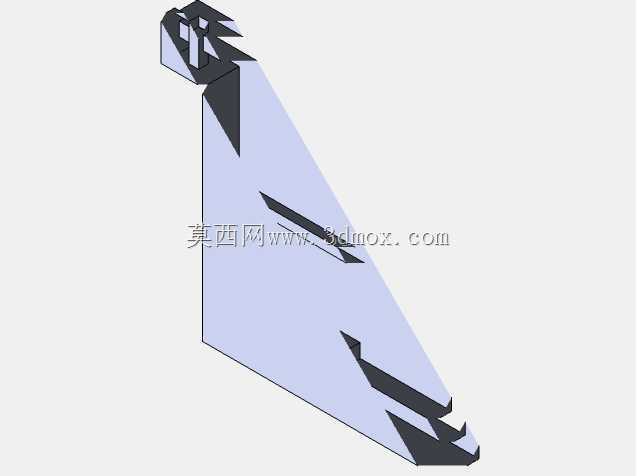

　　这套模块化防护结构的核心设计出发点，是针对野外临时部署、无硬化施工条件的场地，快速搭建具备抗冲击、遮护能力的临时庇护空间，整套体系完全抛弃了传统混凝土现场浇筑需要支模、养护、等待强度上升的冗长流程，所有承重防护单元都在预制厂完成浇筑养护，运抵现场后仅需完成对位拼接与锁固作业，不需要提前开挖基坑、做地基处理，哪怕是平整度一般的素土、碎石地面都可以直接布设。从结构构型来看，整套防护掩体采用三角形坡面的整体外轮廓，迎冲击面做了大角度倾斜设计，既可以分散侧向冲击力，也能让落物、破片沿坡面滑开，避免垂直荷载直接作用在围护墙体上。单个预制钢筋混凝土块的外形参照乐高积木的插接逻辑设计，块体的拼接边预留了对位凸榫与凹槽，

　　相邻块体落位时凸榫自动卡入对应凹槽，不需要额外做精准测量对位，普通作业人员经过简单交底就可以完成排布。块体在预制阶段就预先留置了贯通的定位孔，当整圈墙体的预制块全部排布就位后，将100×100规格的方形定型型材从定位孔中垂直穿入，型材下端直接抵接地面，上端穿出顶层块体的预留孔后，将相邻型材的衔接位置做焊接固定，相当于在整个砌块墙体内部形成了一圈连续的刚性骨架，把原本独立的混凝土块串联成整体受力的围护结构，哪怕单个块体受冲击出现局部开裂，内置的型材骨架也不会让墙体出现整体性坍塌。现场布设时首先要清理布设区域的表面浮土与尖锐杂物，不需要做混凝土垫层，只需要把地面大致找平，就可以从掩体的转角位置开始逐块码放预制块：

　　转角位置的块体做了双向榫头，两个方向的墙体块体都可以和转角块咬合，沿直线延伸的标准块单侧带凸榫、单侧带凹槽，拼接时直接沿地面滑移对位就可以完成嵌合。整套体系没有固定的外形尺寸约束，作业人员可以根据需要庇护的人员数量、装备存放需求，灵活调整掩体的平面跨度与墙体高度：如果是单人临时避炮的点位，只需要围合出两三平米的内部空间，码放三层砌块就可以满足防护要求；如果是需要存放小型设备、容纳多人值守的点位，可以沿水平方向增加砌块排布数量，扩大内部净空，也可以叠加更多层砌块提升墙体的防护高度。所有砌块的拼接缝不需要额外做砂浆勾缝，块体接触面的平整度在预制时就做了管控，拼接后缝隙宽度控制在五毫米以内，既可以阻挡破片飞入，

　　也能避免野外风沙直接灌入内部空间。内置的100方定型型材除了穿接砌块的作用之外，在掩体顶部还可以作为横梁的支撑基座，需要架设顶部遮护层时，直接把预制防护顶板搭在伸出墙体的型材顶端，再做简单焊接固定就可以完成顶部封护，不需要额外搭设脚手架或者支撑立柱。这种无地基的设计特性让整套结构的转场效率极高，需要更换部署点位时，可以先切掉型材之间的焊接点，把方形型材从定位孔中抽出，再将混凝土块逐块吊装转运到新场地，所有构件都可以重复利用，不会像现场浇筑的掩体那样废弃后产生大量建筑垃圾。结构受力层面，倾斜的坡面墙体把侧向的水平冲击荷载分解为沿砌块拼接面的切向力和垂直地面的下压力，下压力直接传递到下方的地基土体，切向力则通过块体之间的榫卯咬合、内部贯穿型材的抗剪能力共同承担，避免砌块在受冲击时出现错位滑脱。和传统的现场砌筑防护墙相比，这套拼接结构不需要瓦工作业，不需要搅拌混凝土，全程只需要小型吊装设备配合人工对位，作业效率可以提升数倍，尤其适合应急救援、野外作业临时防护、临时点位安保遮护这类没有条件做基础施工、要求快速投入使用的场景。建模过程中需要重点核对预制块的榫头凹槽配合公差，定位孔的预留位置要和100方型材的外形尺寸匹配，保证型材可以顺利穿入，同时转角块、标准块、端头块的模数要统一，确保不同排布组合下所有块体都可以顺利插接，不会出现孔位错位、榫头无法嵌合的问题。
