立式敞口搅拌罐体内部搅拌轴结构

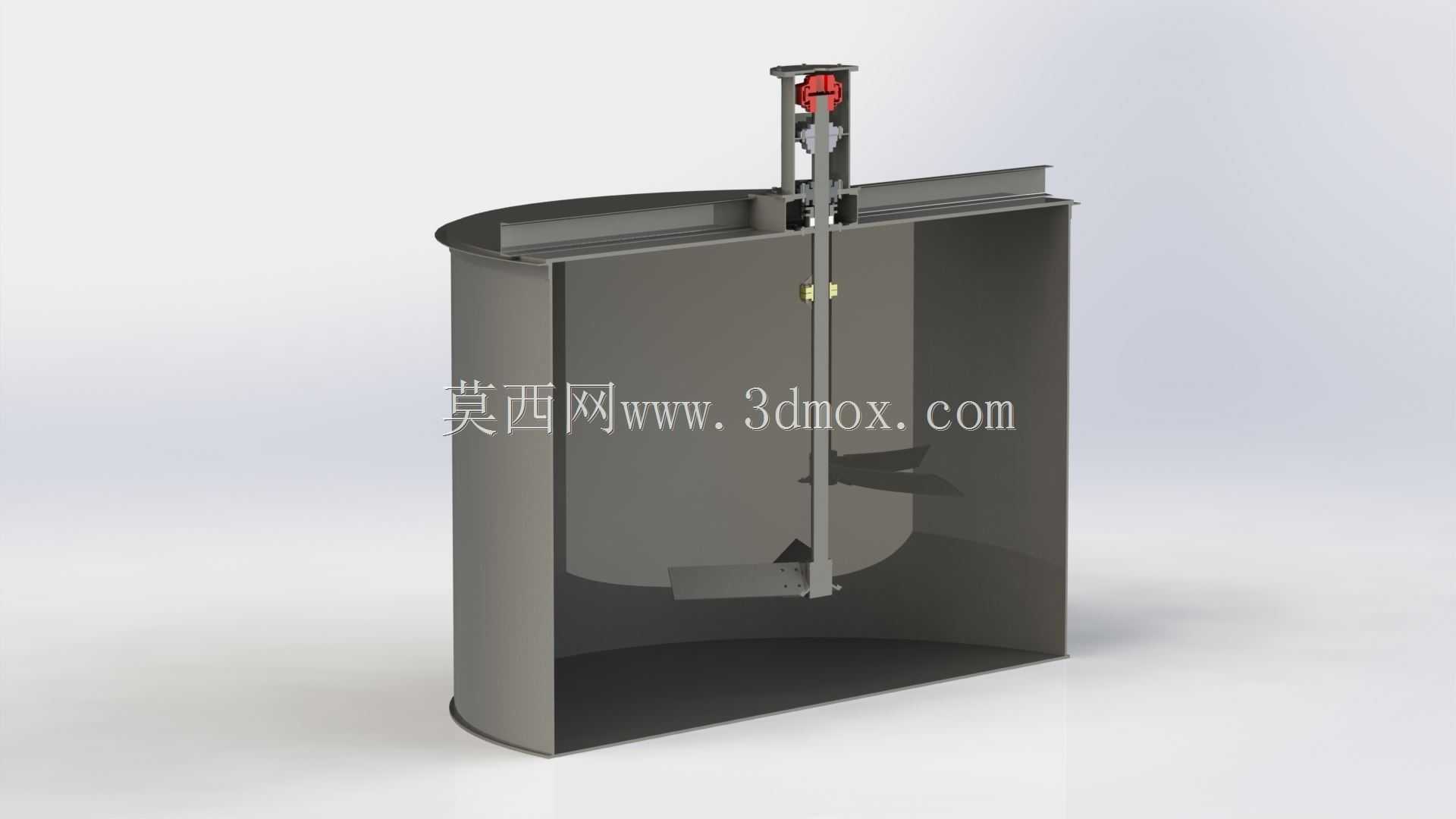

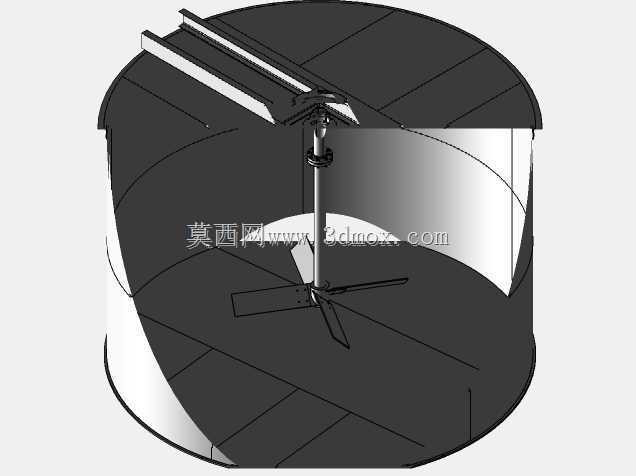

　　这套结构呈现的是一台立式敞口搅拌罐的内部布置，罐体采用半圆截面剖切方式表达，重点不在外部护罩，而在于罐内搅拌轴、桨叶、顶部安装梁以及驱动接口之间的空间关系。现场使用时，这类罐体常见于水处理药剂调配、化工助剂溶解、涂料预混、食品配料以及小型反应工段的暂存搅拌。物料从罐口投入后，依靠轴上分层布置的桨叶形成轴向和径向复合流动，使底部沉积颗粒重新悬浮，避免局部浓度不均。

　　从结构思路看，罐体顶部设置横向安装梁，搅拌轴沿罐体中心线垂直贯穿，上端预留驱动连接位置，下部通过桨叶和支撑关系保持工作状态下的稳定性。模型没有纳入电机和齿轮箱，这种处理方式在方案设计阶段反而更实用：工程师可以根据物料黏度、密度、固含量和搅拌强度，单独匹配减速电机功率、输出转速及联轴器形式，而不被某一固定驱动总成限制。顶部驱动接口与安装梁之间的边界需要重点校核，既要承受轴系自重，也要承受搅拌过程中产生的径向力、轴向力以及启停冲击。

　　罐体外形为立筒结构，剖切后可见内壁与搅拌桨之间保留了合理间隙。间隙过小，物料结块或焊接变形时容易发生刮壁；间隙过大，则罐壁附近流体速度偏低，容易形成死区。设计时通常需要结合桨叶直径、罐体内径、液位高度和物料特性综合确定。模型中桨叶并非集中在同一高度，而是沿轴向分布，这种布置有利于在不同液位下维持循环，尤其适合加料过程中液位逐步上升的工况。下部桨叶更接近罐底，主要负责把沉降物料扬起；上部桨叶则增强表层液体卷入和整体循环。

　　安装边界方面，罐体上口的横梁承担搅拌总成的定位作用，梁的宽度、厚度以及与罐壁的连接方式会直接影响振动水平。若用于连续生产，横梁与罐壁连接处不能只按静载荷考虑，还应评估交变载荷下的焊缝疲劳。搅拌轴伸出罐口的位置需要为机架、联轴器、减速电机和检修空间预留高度；罐壁周围则要考虑进料管、溢流管、排污口、液位检测和人工清洗通道。虽然模型重点表达罐内结构，但在整机布置时，这些外接部件都会影响操作平台宽度和吊装路径。

　　从建模角度看，该结构适合作为搅拌设备的基础骨架使用。罐体曲面、顶部横梁、竖直轴系和多层桨叶之间的层级关系清晰，能够直接用于干涉检查、桨叶直径比例确认、维护空间评估以及驱动方案选型。工程人员在后续细化时，可在此基础上补充轴封、轴承座、减速机底座、罐底排污结构和支腿，并根据实际工况增加防腐衬层、圆角过渡或加强筋。对于需要快速完成方案汇报或设备布局的设计人员来说，这种去掉外购驱动件、保留核心搅拌关系的模型，更便于围绕工艺需求展开参数调整。

　　在实际选型中，搅拌罐并非简单容器，轴的长径比、桨叶形式、罐底形状和液位波动都会影响混合效果。若物料黏度较高，单层桨叶往往难以形成充分循环；若含固体颗粒，底部流场不足则会造成积料。该模型通过剖开罐体把这些关键关系直接暴露出来，使设计者能够直观判断桨叶覆盖范围、轴系悬伸长度以及罐内检修空间，而不是仅依据外部外形进行估算。
