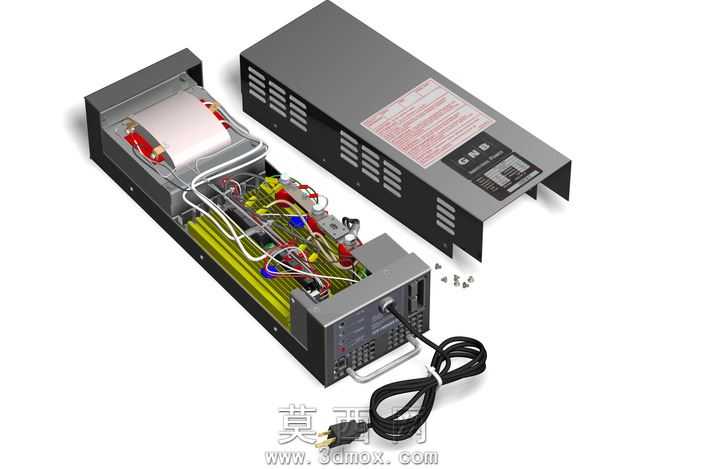

工业级电池充电器内部结构三维建模

本模型为工业电池充电器的完整三维建模成果，建模过程中严格遵循工业电源产品的实际结构比例，完整还原了充电器从外部壳体到内部核心组件的全部细节。首先完成外部金属壳体的建模，壳体采用冷轧钢板材质的视觉表现，表面做哑光深灰喷塑质感处理，壳体侧面开设阵列式条形散热格栅，格栅的开孔尺寸、排布间距均参考工业充电器的散热设计规范，上盖表面预留标识铭牌的贴合区域，还原铭牌的印刷纹理与警示标识细节。内部结构建模按照实际装配逻辑逐层搭建，最底层为电池组容纳仓，仓体内部设置黄色绝缘衬垫，衬垫表面做防滑纹理处理，精准还原电芯的排布方式与固定结构；电芯上方为核心电路控制区域，完整搭建整流电路板、滤波电容、接线端子等元器件，电容的红蓝色塑封外壳、金属引脚、电路板的铜箔走线与焊点细节均做精细化建模，不同元器件之间的连接线束按照实际走线路径排布，区分红黑等不同线色，还原线束的绝缘外皮质感与捆扎束线结构，电源线输出端做带插头的成品线缆建模，还原线缆的自然弯曲弧度与插头的插脚结构细节。建模过程中对各零部件的装配间隙做精准控制，壳体与内部组件的卡扣、螺丝固定位均做对应结构还原，可直观展示产品的装配关系。渲染阶段采用工业产品展示常用的等轴测视角，搭配柔和的环境光与局部补光，清晰呈现内部组件的层次关系，金属壳体的哑光质感、塑料元件的半光泽质感、线束的橡胶质感均通过材质参数调整实现真实还原，散热格栅的阴影效果、元器件之间的遮挡关系均做精细化渲染处理，完整呈现工业电池充电器的结构设计特点，可用于产品结构展示、装配教学、方案演示等场景。
