小型装载机越野轮胎与钢制轮辋总成

　　这套行走部件针对狭小场地内的小型装载作业设备开发，适配额定载荷区间在一吨上下的紧凑型滑移装载机、微型工地铲运车以及厂区内短距离转运的小型工程车辆。在实际工地场景里，这类小尺寸轮胎经常要面对碎石路面、未硬化的泥土地、散落建筑垃圾的作业面，胎面采用加深的块状越野花纹，花纹块排布兼顾纵向抓附力与横向抗侧滑能力，车辆在铲取物料抬升动臂时，轮胎可以提供足够的接地摩擦力，避免整机出现打滑侧移；深花纹沟槽也能在泥泞工况下快速排出嵌入的泥土，防止胎面被泥层包裹后丧失抓地性能。

　　从结构设计逻辑来看，轮胎与轮辋采用分体配合的装配关系，轮胎规格23x8.5代表轮胎整体外径约23英寸、断面宽度8.5英寸，搭配的轮辋宽度为12英寸、适配安装的Jako规格轮毂安装面轴向尺寸为140毫米。轮辋采用多段式钢制冲压焊接结构，内侧预留的环形台阶与轮胎胎圈的压紧面完全贴合，充气后胎圈在气压作用下紧密胀紧在轮辋止口位置，既可以传递整车驱动扭矩，也能在车辆转向、承受侧向载荷时避免胎圈与轮辋之间出现相对滑移。轮辋中心的安装盘上均匀分布螺栓过孔，孔位分布圆尺寸与小型装载机驱动桥的输出法兰完全匹配，安装时螺栓穿过轮辋孔位与桥体法兰锁紧，轮辋背面的定位止口套入桥法兰的定位凸台，保证轮辋回转中心与车桥轴线同轴，降低整车高速行走时的径向跳动量。

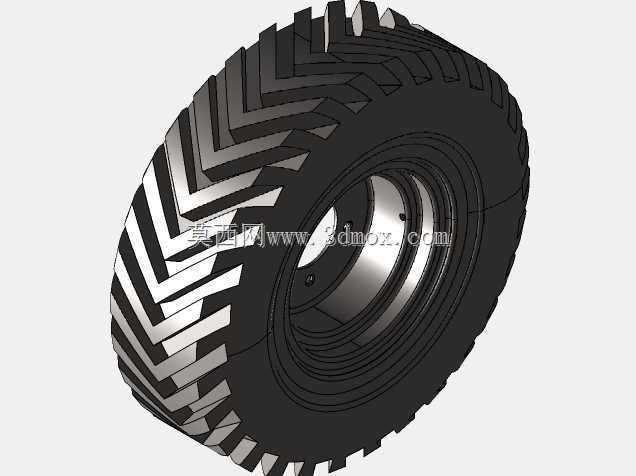

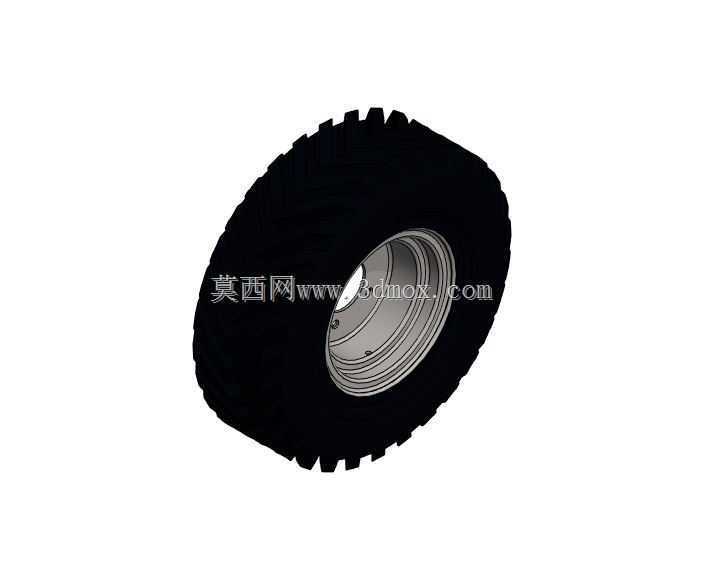

　　在三维建模过程中，轮胎部分先通过旋转指令生成胎体的基础回转曲面，再单独绘制单个块状花纹的实体特征，按照胎面圆周的等分角度阵列排布，花纹块根部做圆弧过渡处理，避免应力集中在花纹与胎体的连接位置；轮胎侧壁的弧度、胎圈位置的加厚层都按照实物橡胶件的成型轮廓还原，既体现橡胶轮胎的弹性外形特征，也保留胎体内部与轮辋配合的安装空腔。轮辋部分拆分出轮缘、辐板、中心安装盘几个独立构件分别建模，轮缘的翻边弧度、辐板上的减重开孔轮廓、中心孔与螺栓孔的位置度都按照实际焊接总成的尺寸关系搭建，各构件装配后保留真实的焊接贴合间隙，轮辋内侧的气门嘴伸出孔位也做了对应预留，完整呈现充气轮胎装配后的完整状态。

　　现场使用层面，这套轮组的安装边界需要在整车布置阶段提前校核：轮胎满载充气后的最大外廓直径决定了车辆的最小离地间隙，轮辋安装面140毫米的轴向宽度对应车桥两端轮边的伸出长度，布置时要保证轮胎转向摆动过程中不会与车架侧边、铲斗动臂的下沿发生运动干涉；轮胎8.5英寸的断面宽度在额定气压下的接地面积经过匹配，整机空载与满载时的轮胎下沉量控制在合理区间，既不会因为气压过高导致接地比压过大、在松软场地陷车，也不会因为气压过低造成胎侧反复弯折、过早出现橡胶疲劳开裂。这类轮组也常被改装用于小型越野作业平台、厂区内的微型转运拖车，更换时只需核对轮辋螺栓孔分布圆、中心定位止口尺寸与车桥法兰匹配，即可直接完成替换，无需对桥体端盖做额外加工。模型完整还原了轮胎外花纹、胎侧轮廓、轮辋焊接结构与安装接口的所有细节，结构工程师在做小型装载机车桥匹配、行走系统校核时，可以直接调取装配体验证运动间隙，也能以此为基础衍生不同花纹样式、不同轮辐开孔形式的同规格轮组方案，缩短行走部件的选型开发周期。
