海军齿轮箱用双工作斜齿轮轮三维设计

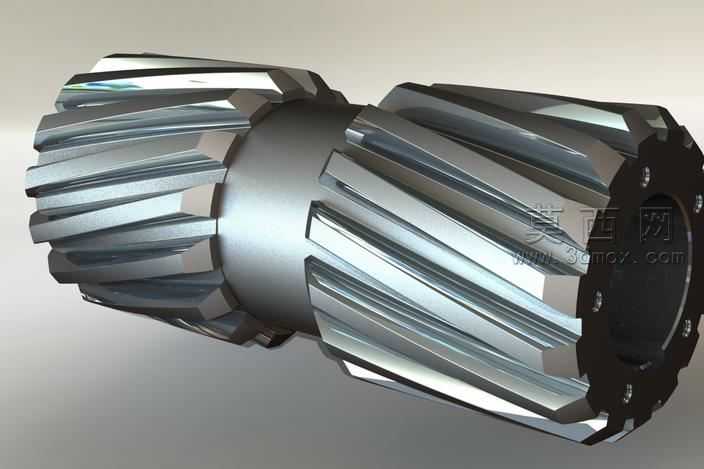

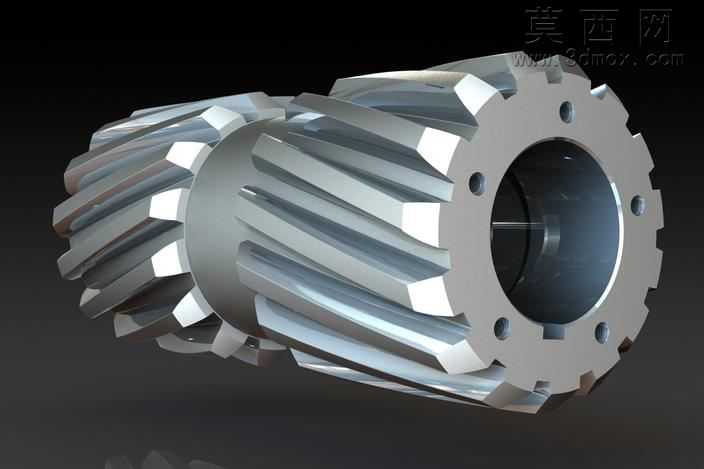

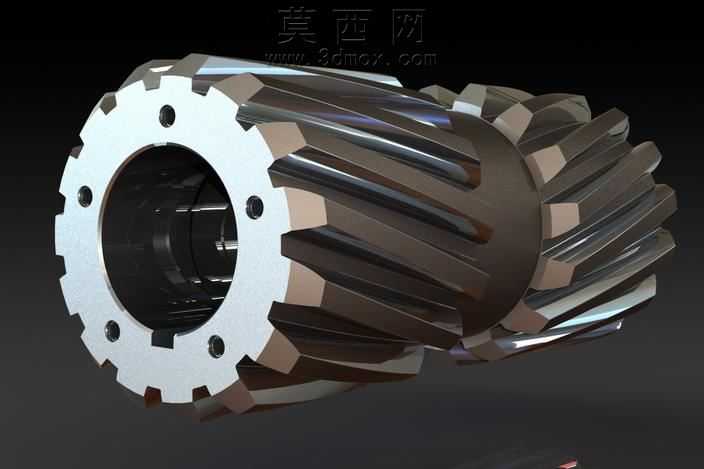

本作品为适配大型海军齿轮箱的双工作齿轮轮三维建模成果，建模阶段以动力传输工况需求为核心设计逻辑，首先依据20000rpm高转速运转的性能要求，确定轮体的整体尺寸参数，采用双段斜齿集成的一体式结构设计，避免分体装配带来的同轴度误差与运转振动问题。建模过程中先构建轮体的中心基准轴，以中心通孔为定位基准，依次完成端面安装法兰、周向固定螺栓孔、两段斜向轮齿的特征搭建：轮齿部分采用参数化渐开线齿廓生成逻辑，精准控制齿距、齿向螺旋角、齿顶高与齿根高的参数匹配，保证齿面啮合的接触面积符合高转速动力传递的要求，同时对齿根位置做圆角过渡处理，降低高转速运转下的应力集中风险；端面法兰处的安装孔采用环形等距排布设计，孔位公差与连接螺栓的适配精度经过参数校验，保证轮体与传动轴、相邻传动件的装配同轴度。材质与渲染阶段，为还原金属构件的真实质感，轮体整体赋予高强度合金结构钢材质，调整材质的金属度、粗糙度参数模拟热处理后齿面的精加工质感，对齿面啮合区域做细微的反光差异处理，体现机加工后的表面纹理特征；场景内采用三点布光方案，主光从斜侧方打亮轮齿的螺旋曲面，突出斜齿的走向与结构层次感，辅光补亮中心通孔与法兰端面的暗部细节，轮廓光勾勒轮体的边缘轮廓，避免金属材质在暗部丢失结构信息，最终渲染效果清晰呈现轮体的一体式结构特征、轮齿的螺旋排布形态、端面安装孔的布局细节。设计过程中充分考虑该齿轮从燃气轮机向主减速器传递动力的工况需求，双段斜齿的结构可同时适配两路动力传输路径，在保证结构强度的前提下优化轮体的重量分布，减少高转速下的转动惯量，提升传动过程的稳定性，所有结构特征的尺寸参数均经过啮合仿真校验，确保齿侧间隙、重合度符合高速齿轮传动的设计规范，能够直观呈现该型专用齿轮的完整结构与设计细节。
