拖车用AL-KO角向支撑驻车架结构

　　该结构对应拖挂设备在停放、装卸、短暂驻停时使用的角向支撑装置，常见于轻型拖车、房车底盘、工具挂车、小型农用拖斗以及需要侧向辅助稳定的轮式拖挂平台。车辆行驶时支撑腿收起并锁定，避免离地间隙被侵占；到达作业点后，操作人员将支撑件下放，通过端部大脚与地面接触，把车架后部或侧部的部分载荷传递到地面，从而减少轮胎长期受压、抑制车架晃动，并在挂钩脱开或地面不平时提供额外抗倾覆能力。

　　从使用场景看，这类支腿并不是承担整车全部重量的主承载千斤顶，而是偏重于驻车稳定和姿态保持。拖车在营地停放、尾门装卸、设备检修、挂车与牵引车分离时，底盘容易因人员上下、货物移动或地面软硬不均而产生俯仰和侧摆。角稳跃结构将支撑点布置在车架边角附近，支撑力臂更短，侧向约束更直接，尤其适合底盘较窄、后部悬伸较长或停放地面存在坡度的场合。大脚底座增加了与地面的接触面积，在草地、砂石地、沥青地面上都能降低局部压强，减少支脚下陷风险。

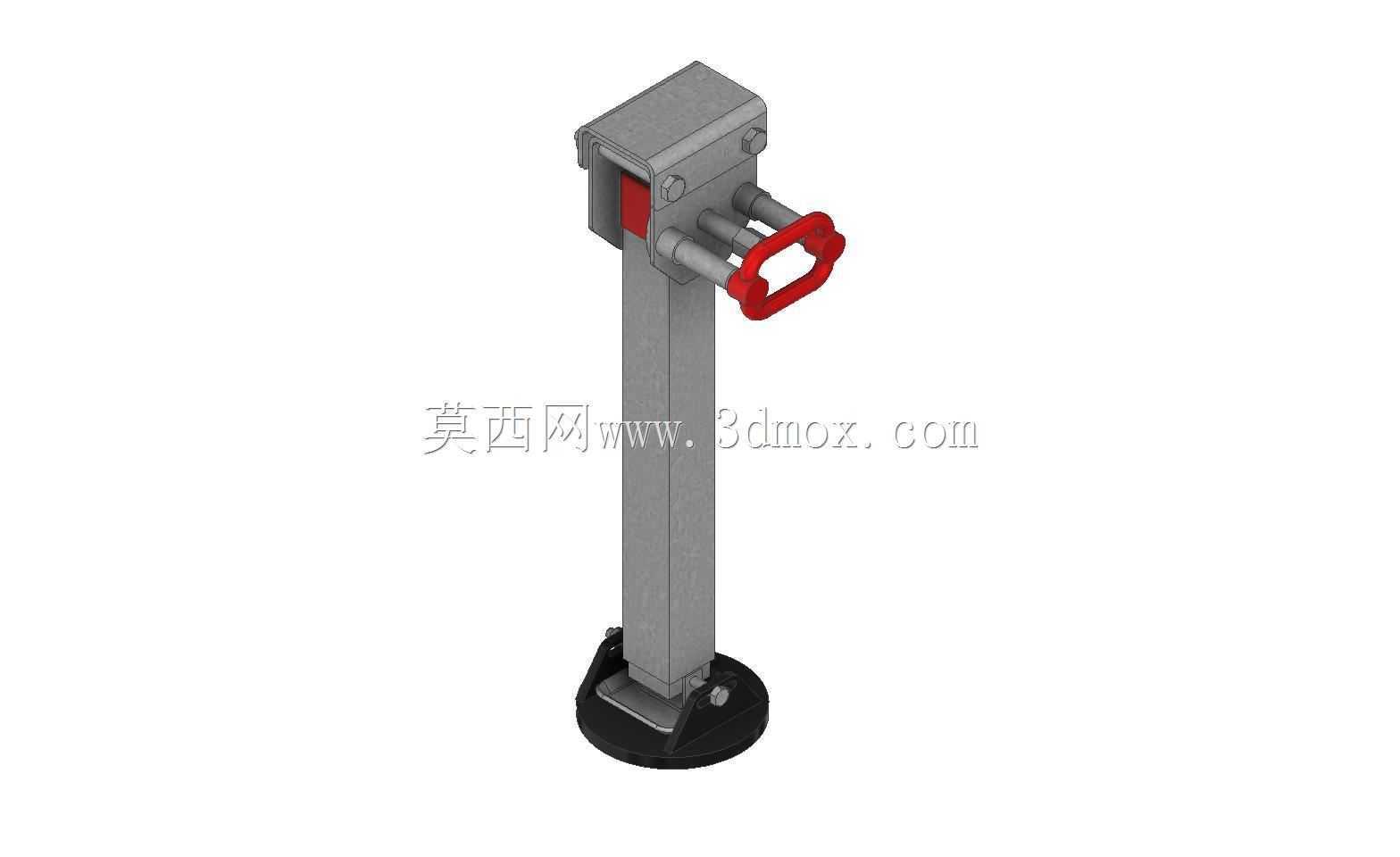

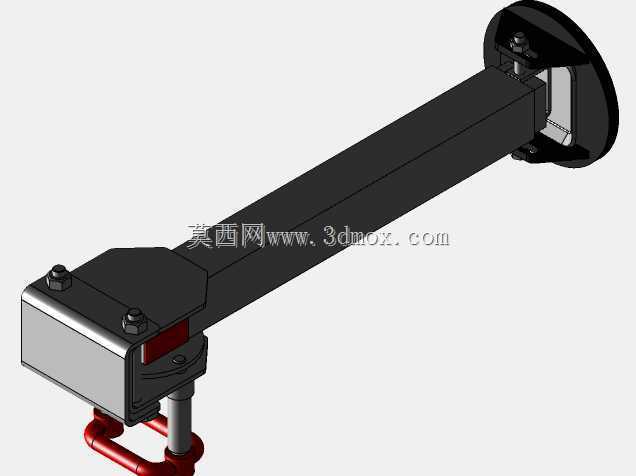

　　外形与安装边界方面，模型呈现出竖直方管主体、顶部连接箱体、侧向手摇操作件以及底部圆形支撑盘的组合。主体方管用于承受轴向压力并保持伸缩导向，顶部箱体承担与车架横梁或纵梁的连接，内部容纳伸缩、锁止和传动相关结构。红色手摇件位于侧上方，操作时不需要人员蹲伏到支腿底部，站在拖车侧旁即可完成升降调整。底部圆盘通过铰接或活动连接与支腿下端配合，在地面略有倾斜时仍可尽量贴合，避免方管端部受到明显偏心弯矩。

　　设计思路上，角向支撑件需要同时兼顾收放行程、结构刚度、操作便利性和安装空间。支腿下降行程达到约740mm，意味着它能够适应较高底盘拖车，也能在坑洼地面上将支撑盘放至较低位置；闭合长度约510mm，则决定了收起状态下沿车架方向占用的空间。建模时不能只绘制一根伸缩管，还需要把顶部安装箱、销轴位置、摇柄回转范围、底座摆动角度和收起后的干涉区域一并考虑。若安装在车架侧边，应检查摇柄转动时是否会碰到灯具、护栏、工具箱、轮胎或挡泥板；若安装在车尾横梁附近，则要关注尾门开启、跳板翻转和挂钩操作空间。

　　结构细节上，方管内外截面配合决定伸缩顺畅度和承载后的间隙量。配合过紧会因镀锌层、泥污或轻微变形而卡滞，配合过松则会在支撑时产生晃动。顶部箱体与车架连接区域应保留足够的螺栓或焊接边界，载荷从支腿管传入箱体后，需要通过连接板分散到车架梁，而不是集中在单块薄板上。摇柄输入轴、齿轮或丝杆传动区域在三维布置中应留出维护空间，避免后期无法加注润滑脂或清除泥沙。底部大脚不仅要满足直径和厚度要求，还要考虑与支腿端部的连接强度，当地面存在横向推力时，圆盘边缘、铰接销轴和管端焊缝都会受到附加载荷。

　　在工程建模和选型校核中，应重点关注三类边界：其一是完全收回状态，支腿应高于车辆通过轮廓，且锁止可靠，不因颠簸自行下落；其二是完全支撑状态，支腿轴线尽量接近竖直，底座与地面接触稳定，摇柄操作后机构能够自锁；其三是极限偏载状态，例如拖车一侧地面松软、支腿处于最大行程、人员在车尾侧向施力时，结构不能出现明显扭转或失稳。镀锌闭合件适合户外拖挂使用，表面处理能够提升耐锈蚀能力，但在装配建模时也要体现镀层带来的配合公差和安装间隙。

　　整体而言，该模型适合用于拖车附件设计、挂车支撑系统布置、驻车机构教学以及轻型底盘改装参考。它的价值不在于复杂曲面，而在于把伸缩支撑、手动操作、底座接地、车架连接和收放空间这些实际工程约束集中在一个紧凑结构中，便于设计人员在整车环境中检查安装位置、运动范围和承载路径。
