带别针Pommier牵引下巴挂车牵引爪

　　这套牵引连接结构主要面向挂车、农用拖车、场内转运车以及轻型卡车后挂设备的快速挂接场景，核心作用是在牵引车与被拖设备之间建立可靠的机械牵拉路径，同时通过别针式锁止机构防止牵引销在颠簸、转向或倒车过程中意外脱出。实际使用中，这类牵引爪常安装在牵引车尾部牵引梁或被拖设备前端牵引座上，配合直径25mm的牵引销完成铰接，既传递纵向牵引力，又允许两车在水平转向和一定垂向起伏范围内相对运动，避免刚性连接对车架造成附加弯矩。

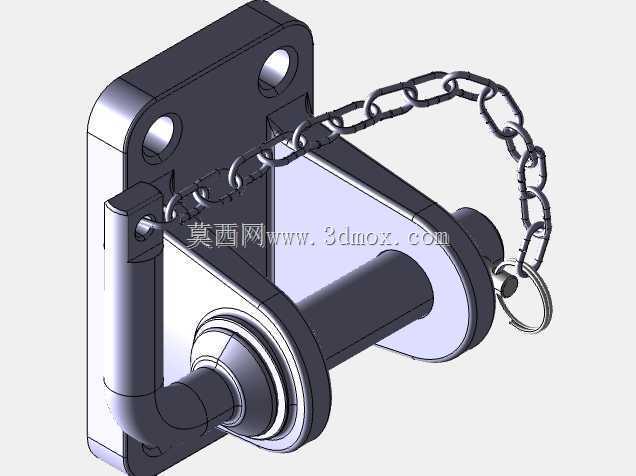

　　从结构组成看，模型包含焊接式安装底板、两侧支承立板、中部牵引销套、弯臂式牵引下巴、防脱别针以及配套链条。安装底板承担与车架或设备梁体的连接边界，板面上预留螺栓孔或焊接坡口，可根据主机厂车架结构选择螺栓紧固或直接焊接。两侧立板形成稳定的叉形支承空间，牵引销套贯穿立板并承受主要剪切载荷，弯臂则在挂接后压住牵引销上部区域，使销体在套内向和轴向均受到约束。链条的作用不是承载牵引力，而是将别针或活动锁件与主体连接在一起，避免车辆在野外、工地或频繁换挂时小零件脱落丢失。

　　设计思路上，牵引爪的关键不在于外形复杂，而在于载荷路径、磨损间隙和锁止可靠性的平衡。牵引销与销套之间需要保留合理转动间隙，间隙过小会在泥污、锈蚀后出现插拔困难，间隙过大则会在起步和制动时产生明显冲击，加速孔套椭圆化。模型中25mm销钉属于常见牵引连接规格，适配多数中型拖车牵引环或牵引座。弯臂的高度和开口形状需要围绕销径、牵引环厚度以及挂接姿态确定，保证操作人员在车辆未完全对准时也能较容易地导入挂接位置。别针穿过销体或锁轴末端后，形成二次防脱，即使主锁臂因振动产生轻微松动，销体也不会直接脱离。

　　外形与安装边界方面，底板宽度、立板间距和弯臂高度决定了该件能否适配现有车架。布置时不能只看三维外观，还要核对牵引点高度、销孔中心到安装面的距离、底板孔位与车架纵梁的重合情况，以及牵引爪在最大转角时是否会与尾灯、保险杠、气制动管路或电缆支架发生干涉。牵引销中心应尽量落在车架受力梁附近，避免将牵引力传递到薄板护罩或非承载附件上。若用于挂车前端，还需考虑转向时牵引环相对于爪体的横向摆角，保证满载转弯时连接部位不被卡死。

　　工程建模时，这类零件适合按实际装配关系拆分为本体、销、别针、链条和紧固件。本体部分可采用焊接组件思路建模，底板、立板、销套和加强筋分别体现板厚与焊道空间；销与套之间保留同轴配合关系，便于后续在工程图中检查配合长度和接触区域；弯臂应关注根部圆角和截面变化，因为起步牵引、紧急制动和越野颠簸产生的载荷多集中在根部与销轴孔附近。链条不必承担结构计算，但在三维中应表现出自然悬垂和与主体的连接点，用于检查车辆跳动时是否会卷入牵引环或拖地。

　　在功能特性上，该结构强调快速挂接和防松脱。操作人员将牵引环引入爪体后，下放或回转弯臂，再穿入别针即可完成锁止；拆卸时按相反顺序操作。相比固定式牵引座，这种带别针的牵引下巴更适合需要频繁更换拖车、作业机具或转运平台的场合。其外露机械结构对维护也较友好，磨损后可重点检查销套内径、销径减小量、别针弯曲和底板焊缝，不必整体拆卸复杂液压或弹性元件。

　　应用到具体设备时，需要把牵引爪放在整车连接系统中评估。牵引车后悬长度、被拖车质量、行驶路面、最大转向角和倒车工况都会影响受力状态。平直道路上牵引载荷以纵向拉力为主，工地或田间道路则会叠加垂向冲击和横向扭转，因此安装板背面最好贴合车架梁面，必要时增加加强板，使载荷从销套经立板扩散到底板和车架，而不是集中在单条焊缝上。对于需要挂牌、照明或制动连接的车辆，还应在牵引爪周边预留安全绳、电气接头和气管接口的安装空间。

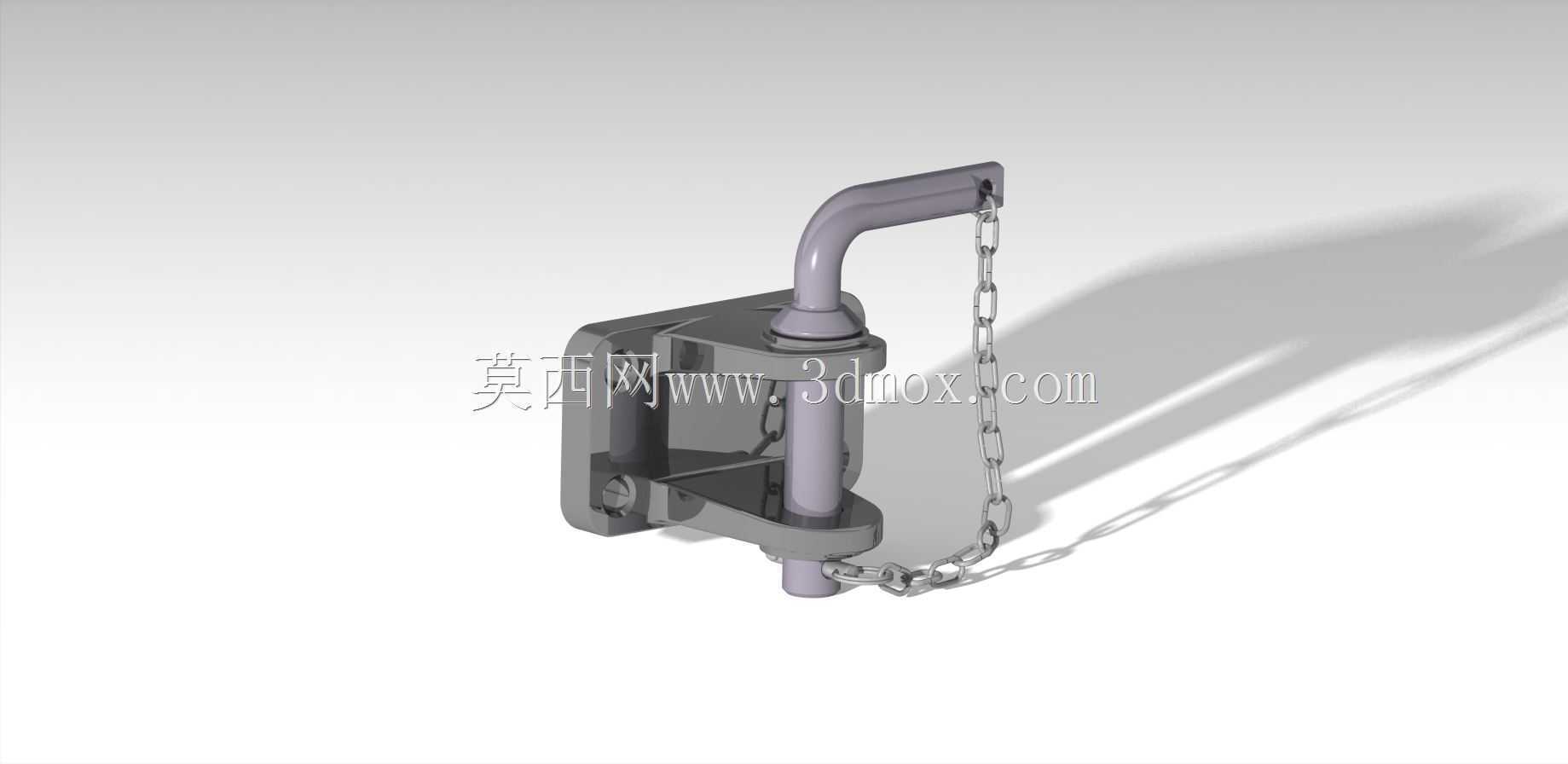

　　从三维设计表达角度看，该模型完整呈现了牵引爪的外部形态、销轴穿装关系、别针锁止位置以及链条防丢方式，可用于挂车连接件结构校核、牵引装置布置演示、维修装配说明和非标牵引座改型参考。后续细化时，可在不改变主体接口的前提下，根据不同车架孔位调整底板尺寸，根据牵引环厚度调整立板内宽，或根据使用环境增加防尘套、润滑孔和耐磨衬套，使挂接动作更顺畅，同时延长销轴和销套的服役周期。
