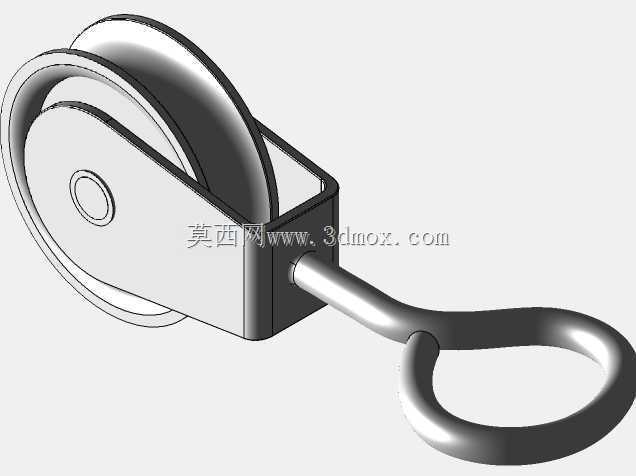

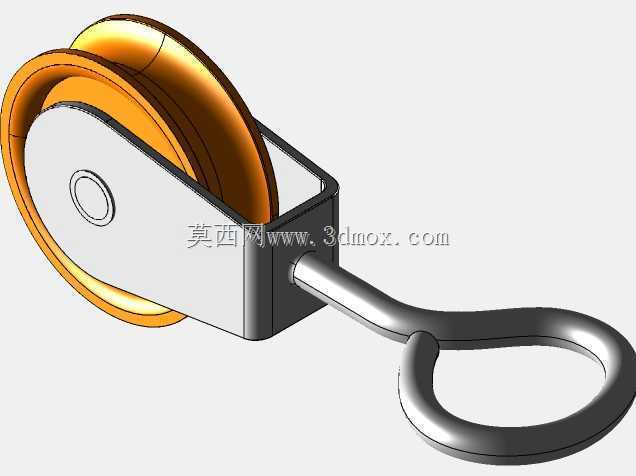

150kg载荷悬挂式起重滑轮吊钩结构

　　该悬挂滑轮主要面向轻型起重、工位牵引、产线吊挂和维修辅助场景，常见于装配车间的工件临时悬挂、仓储区域的手动提升、工装夹具的平衡吊挂，以及设备检修过程中对中小型零部件的短距离移位。它不是大型行车中的高速卷扬部件，而是强调单人操作、快速挂接和稳定导向的末端承重件，因此结构上把绳轮、侧板、连接柄和吊环整合为一体，减少现场额外拼装环节。

　　从实际用途看，滑轮本体承担钢丝绳或牵引绳的转向与支承，绳槽需要限制绳索在受拉时的侧向脱出；外侧侧板形成防护边界，避免绳索在偏载或晃动时直接滑出轮缘；后部弯曲吊环用于与上方固定点、挂钩或承重梁连接，形成可摆动的悬挂接口。额定承载按150kg级别考虑，建模时应重点关注轮轴剪切、侧板开孔拉应力、连接柄过渡区弯曲应力以及吊环闭合段的受力状态。

　　外形上，绳轮采用带圆弧槽的盘式结构，轮缘高出绳槽底面，槽底半径应与常用绳索直径匹配。若槽底过窄，绳索会被两侧夹紧，摩擦阻力增大并加剧表层磨损；若槽底过宽，绳索在轮槽内缺乏定位，受侧向力时容易跑偏。轮缘外侧设置连续挡边，挡边高度不宜只按静态包角确定，还要考虑现场使用中绳索松弛、突然加载和人工斜拉时的越槽风险。

　　侧板部分采用近似折弯盒形轮廓，一侧包覆绳轮外缘，另一侧留出轮轴安装与维护空间。侧板不是简单装饰壳体，它承担轮轴支承和侧向限位作用，板件与轮轴连接处应保证同轴度，避免绳轮转动时出现卡滞。连接柄从侧板后部延伸并逐渐过渡到环形吊钩，截面在弯折处连续变化，这种处理符合铸件或焊接钣金件的受力逻辑，也能降低尖角造成的应力集中。

　　安装边界方面，上方吊环的内孔尺寸决定了可配合的挂钩直径和卸扣规格，孔周需要保留足够的接触圆弧，不能让小直径销轴在大孔内形成局部点接触。下方绳轮的外径、槽宽和侧板开口宽度共同决定绳索通过空间，选型时应核对绳索直径、最小弯曲半径和进出绳角度。若用于固定轨道下方，滑轮中心到吊环顶端的距离会影响工件最低点高度；若用于手拉葫芦或平衡器末端，则要确认侧板与周围机架之间不存在干涉。

　　设计思路上，这种构件优先保证传力路径清晰：绳索载荷经绳槽传给轮体，再由轮轴传给两侧侧板，侧板通过后部连接柄汇聚到吊环，最终传入上方悬挂点。三维建模时，绳轮可采用旋转特征生成基本轮廓，再对槽底和轮缘进行圆角处理；侧板宜按钣金折弯或焊接盒体思路建立，轴孔位置保持对称；连接柄与吊环属于空间曲线构件，适合通过扫掠方式生成，并在柄部与环部交接处加大过渡半径。

　　功能细节上，绳轮与轮轴之间应预留转动间隙，理想状态下绳索移动时轮体随动，而不是绳索在固定轮面上滑动。侧板内侧与绳轮端面之间也要保留少量侧向间隙，既防止制造误差导致摩擦，又不能间隙过大而失去挡绳作用。吊环开口方向、连接柄弯曲角度和绳轮中心位置应配合使用姿态，使载荷在竖直起吊时尽量通过轮轴中心，减少附加弯矩。

　　在设备集成时，还需考虑操作者的视线和挂接便利性。吊环位于构件后端，绳轮位于前端，整体形成细长传力布局，便于在狭窄机架间穿绳和挂钩。若现场存在频繁斜向牵引，应限制绳索与轮槽中心平面的夹角，因为过大的偏角会把绳体压向轮缘侧面，造成轮缘磨损和绳索早期断丝。对于需要长期固定使用的工位，可在轮轴处增加润滑或耐磨衬套结构；对于偶尔使用的维修场景，则更重视结构简单、外观检查方便和无易脱落小零件。

　　模型表达应突出真实装配关系：绳轮、侧板、轮轴、连接柄和吊环各自的轮廓边界清楚，弯折件壁厚均匀，环形吊钩闭合自然，绳槽曲面光顺。检查干涉时，不仅要看静止状态下各实体是否重叠，还要模拟绳轮绕轴转动、吊环随上方挂钩摆动以及绳索沿槽进出的情况。通过这些结构处理，该滑轮能够在轻载起重和辅助牵引中完成承重、导向、挂接和防脱绳等核心任务。
