重型牵引设备三类连接挂钩结构

　　这款三类牵引挂钩主要面向大马力农用拖拉机、重型牵引作业机组以及工程拖挂设备的后部挂接场景，承担动力主机与后置农具、拖载平台之间的机械连接载荷，在耕地、播种、转运、道路拖挂等重载工况下传递牵引力，同时约束挂接部件的横向与竖向位移，避免作业过程中挂接销脱出、农具摆幅超限。从现场使用逻辑来看，这类挂钩并非简单的钩体折弯件，它需要同时适配三类悬挂点位的安装间距，匹配大马力机组在起步、制动、田间颠簸时产生的冲击载荷，钩体的开口轮廓、锁止压块位置、铰接避让空间都要围绕实际挂接动作做结构校核。

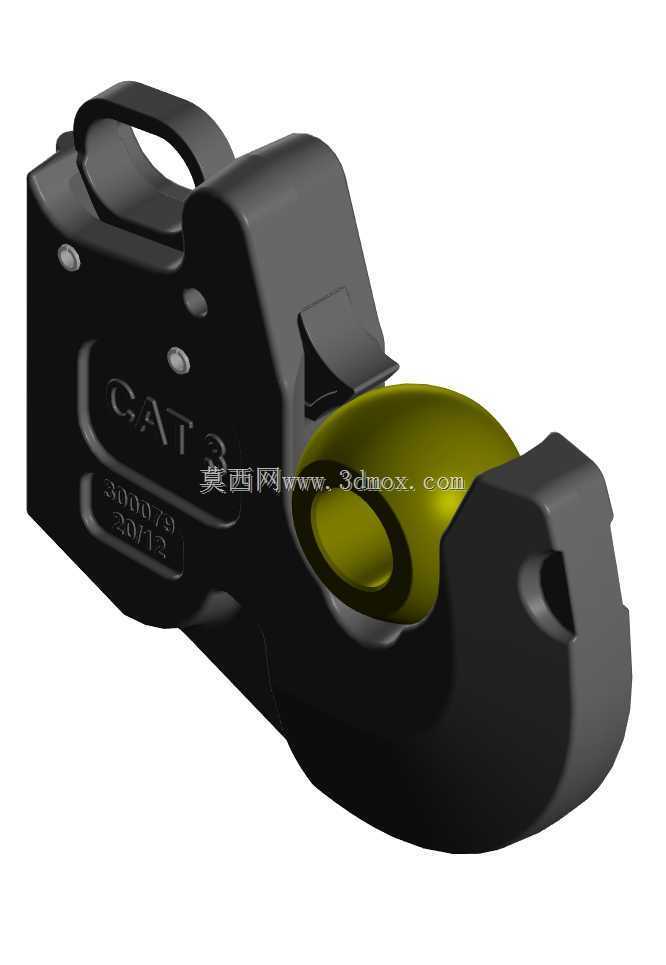

　　建模过程中首先还原了钩体的主体承载轮廓：钩身采用厚壁铸钢件的实体形态，外侧过渡圆角全部按照铸件拔模与应力分散要求处理，没有出现尖锐转角，避免载荷集中在钩颈位置。钩体上部设置带镂空的提拉挂耳，该部位既作为挂钩锁止机构的手动操作位，也可在挂接对位时配合提升杆件完成钩口高度微调，镂空区域在保证耳部抗弯截面的前提下削减了不必要的铸件重量，降低悬挂机构整体的前置配重压力。钩身正面预留的两处沉头安装孔用于固定标识铭牌与锁止组件的定位盖板，孔位沉台深度与螺栓头部厚度完全匹配，装配后螺栓端面不超出钩体外侧轮廓，防止田间作业时秸秆、泥土剐蹭螺栓头部造成磨损。

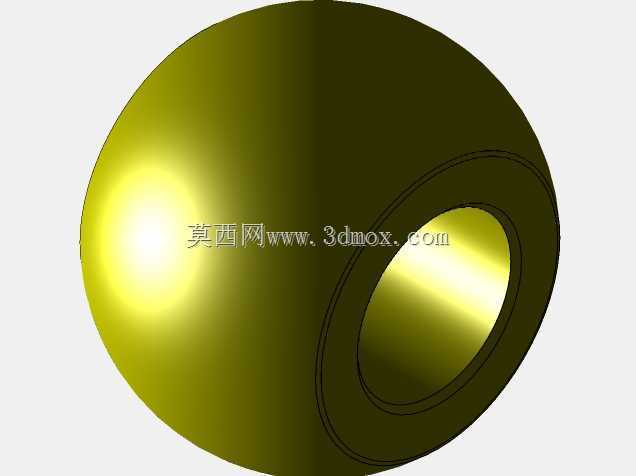

　　钩口区域的设计是整个部件的核心：开口内侧加工出与挂接销外径匹配的弧形承托面，承托面下方设置黄色的耐磨衬套，衬套采用圆弧包裹形态，挂接销落入钩口后直接与衬套内圈接触，牵引过程中的转动摩擦由衬套承担，长期使用磨损后仅需更换衬套即可恢复配合精度，无需整体更换钩体，大幅降低农机作业季的维护成本。钩口上方集成了弹性锁止压块，压块通过内置扭簧保持常闭状态，挂接时牵引销从上方压下压块即可自动滑入钩底，到位后压块回弹封闭钩口开口，即便机组在颠簸路面行驶、挂接销出现小幅跳动，也不会从钩口滑脱；需要脱开农具时，操作人员向上提拉上部挂耳即可带动压块抬起，释放挂接销，整个挂接脱开流程单人即可完成，不需要额外敲击或辅助对位。

　　从安装边界来看，钩体背部设置了与拖拉机后置悬挂支架匹配的安装贴合面，贴合面的平面度、连接孔的跨距都严格对应三类悬挂的标准接口尺寸，钩体安装后钩口中心高度与农具牵引销的工作高度区间匹配，允许挂接时存在一定的上下对位偏差，降低驾驶员田间对位的操作难度。钩体前端的弧形导向面做了扩口引导设计，当拖拉机倒车对位时，即便牵引销与钩口存在小幅横向偏差，导向斜面也会将销体顺滑导入钩口内部，不需要反复多次调整车位。钩身侧面预留的刻印区域标注了部件型号与载荷等级，三维建模时将刻印字符做了浅凸台处理，既还原铸件的标识细节，也避免字符凹槽过深积存泥污。

　　结构校核层面，钩颈位置作为牵引力传递的关键截面，建模时保留了足够的实体厚度，截面从钩口承托区向后部安装面逐步过渡加宽，将牵引载荷均匀分散到后方的安装支架上，不会在钩颈位置出现截面突变。锁止压块的铰接转轴位置做了局部加厚，转轴孔内部预留润滑脂存储间隙，可在保养时注入润滑脂，减少压块转动过程中的锈蚀卡滞。整个部件的所有外露棱边都做了圆角钝化处理，既符合铸件生产的工艺要求，也避免操作人员挂接作业时被锐边划伤。这类挂钩的三维结构完整还原了实物的装配关系与运动逻辑，可直接用于牵引挂接系统的工况校核、农具匹配设计以及维护拆装演示，帮助设计人员在选型阶段确认挂钩与主机悬挂、农具牵引架的干涉情况，提前规避安装尺寸不匹配、锁止行程不足等实际装配问题。
