节卡Zu7协作机械臂整机结构

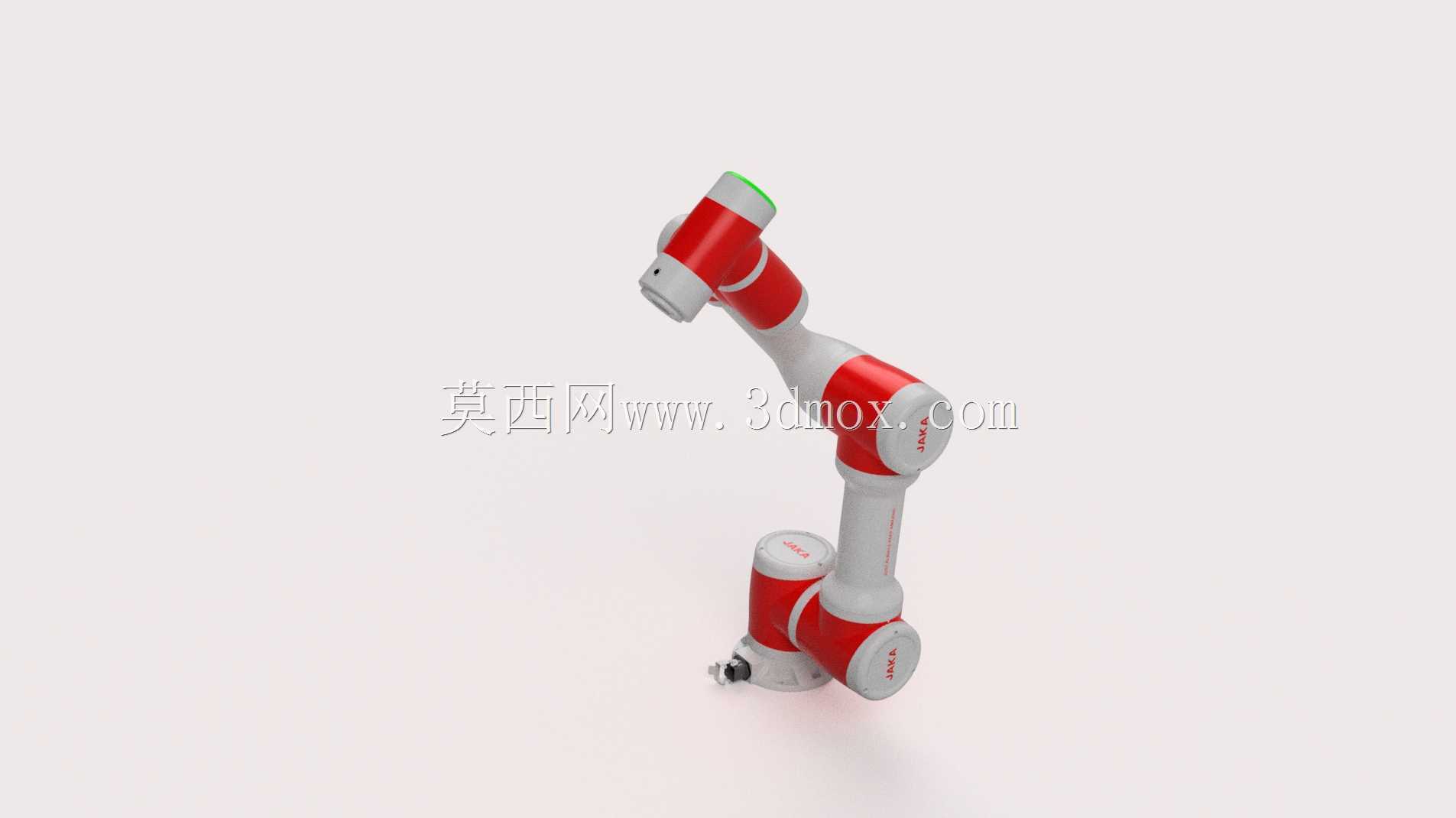

　　这套节卡Zu7协作机械臂的三维结构，围绕中小负载柔性作业场景搭建，整机采用六轴串联关节布局，红白配色的外观对应关节驱动单元与轻量化连杆的分区设计，底座、大臂、肘部、小臂、腕部各段的轮廓都按照实际协作机器人的装配关系还原，关节处的驱动壳体、端盖、连接法兰、末端安装接口均有明确的结构表达，没有做过度简化的示意处理。

　　从产线落地的角度看，这类7公斤级协作臂的适配场景非常集中：3C电子车间里的螺丝锁付、小件上下料，注塑工位的取件嵌件，实验室里的试剂搬运、视觉检测扫码，以及教学实训平台的机器人运动演示，都不需要额外设置安全围栏，臂体运行时碰到人体阻力可及时触发停止，相比传统工业六轴机器人，它对工位空间的占用更小，能够直接塞进现有工作台的空隙里，不用对产线布局做大规模改造。

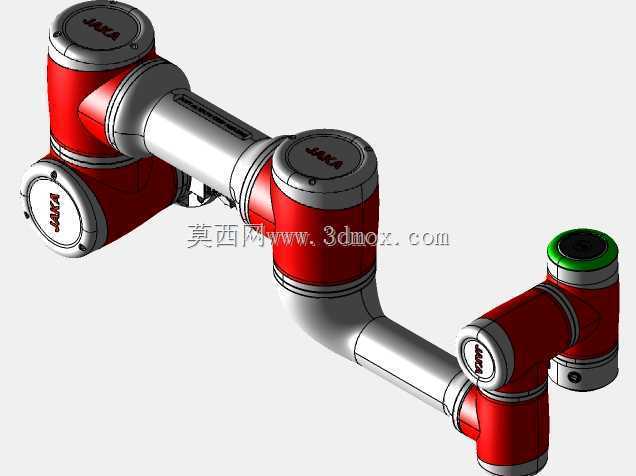

　　结构设计上，各关节全部采用一体化中空驱动方案，伺服电机、谐波减速器、编码器、抱闸单元都集成在红色的关节壳体内，中空走线的设计让线缆从关节内部穿过，外部没有裸露的拖链与管线，既避免了运行过程中线缆剐蹭周边工装，也减少了管线反复弯折老化的故障点。连杆部分采用铝合金薄壁铸造成型后做精加工，在保证臂体刚性的前提下把整机重量控制在较低水平，单人即可完成搬运与安装固定，底座的安装法兰预留了标准螺栓孔位，既可以正装在工作台面，也支持侧装、倒装在机架横梁上，适配不同工位的姿态需求。

　　建模过程中对运动边界的还原做了重点处理：各关节的旋转角度范围按照协作臂的实际行程设置，大臂俯仰、肘部旋转、腕部三轴的运动都不会出现连杆干涉，工程师在做工位仿真时，可以直接拖动各关节验证动作路径，提前判断机械臂在取放料位置、设备操作位之间移动时会不会和周边的料盘、治具、防护框架发生碰撞。末端法兰按照标准ISO接口设计，可以快速适配夹爪、真空吸盘、电动螺丝刀、视觉相机等不同末端执行器，法兰端面的定位销孔、螺纹孔位置都和实物一致，选型时可以直接匹配第三方快换装置。

　　尺寸边界方面，整机的臂展覆盖常规7kg协作臂的作业半径，工作空间是一个以底座中心为圆心的类球形区域，底座的安装 footprint 很小，台面安装时只需要在工作台预留对应尺寸的安装区域，锁紧固定螺栓即可完成部署，不需要做特殊的地基加固。臂体的所有外轮廓都做了圆角过渡处理，没有尖锐凸起，符合协作设备的安全设计要求，关节外壳的曲面造型既提升了外观辨识度，也能在发生碰撞时增大接触面积、减小局部压强。

　　在做集成方案设计时，这套模型可以直接导入产线布局文件，和周边的输送机、加工设备、料仓工位做1:1的空间匹配：先确认机械臂的最大 reach 能不能覆盖所有取放点位，再核对底座安装位置到最近障碍物的距离是否满足关节运动的余量，最后模拟整套上下料动作的节拍，提前发现结构干涉、行程不足这类在现场安装阶段才会暴露的问题。关节处的分模线、壳体拼接缝、标识区域的细节也做了还原，不仅可以用于结构方案评审，也能作为设备展示、实训教学的演示模型，帮助设计人员快速理解协作机器人的关节构成与运动逻辑。
