港口货运便携PVC车载遮阳顶棚结构

　　这套棚架结构面向户外车辆临时遮蔽需求，常见于港口货运堆场、工地临时停车区、露天检修工位以及高净空商铺外侧的车辆停放区域。它不是固定建筑式雨棚，而是围绕车辆上方快速形成遮蔽面的轻型框架，重点解决车辆在装卸、短暂停放或户外作业时，顶部直接暴露在日晒、降雨和落尘环境中的问题。

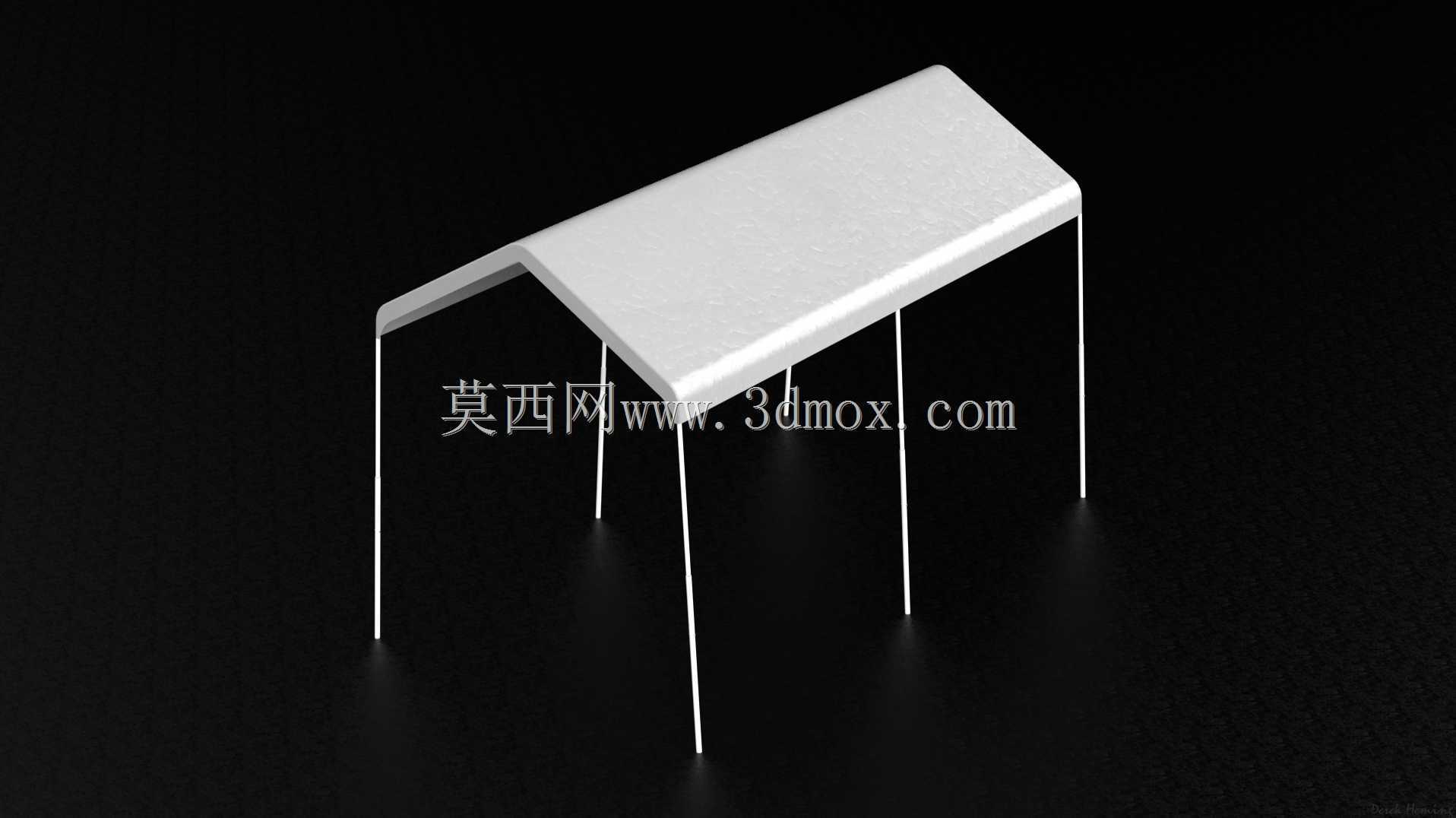

　　从使用逻辑看，棚体覆盖范围采用10英尺乘20英尺的平面尺度，能够覆盖普通皮卡、轻型货车或小型作业车辆的主要上部区域。框架没有采用复杂的梁柱基础，也不依赖混凝土预埋件，而是以PVC管材作为主要承力杆件。管材通过接头组成矩形顶框，并向下延伸出多根立式支腿，支腿落地后形成稳定的开放空间。车辆可以从棚架侧面驶入或停入，人员在车门、货厢附近活动时不会受到顶部横梁压迫。

　　结构设计上，顶棚面板呈简洁的长条形覆盖件，边缘带有折边形态，既能表现棚布或轻型盖板的包覆关系，也让顶部雨水具备向两侧导流的趋势。顶框位于遮蔽面下方，承担面板支承和侧向轮廓约束；支腿沿棚体长度方向分散布置，避免单根立柱承受过大偏载。由于PVC管本身重量较低，搬运、拆装和现场重新布置都比较方便，适合临时场地频繁调整的作业特点。

　　该方案在原始便携车棚基础上对竖向高度进行了明显抬高，整体净空向上增加约40英寸。这样处理的直接目的，是让棚架不再局限于低矮乘用车的贴身遮蔽，而是能够放入高天花板商铺、仓储门店或维修工位环境中，为较高车辆、车顶设备以及人员直立操作留出余量。工程建模时，支腿长度、顶框高度和落地位置需要同步校核：支腿过短会限制车辆进入，过高则会降低棚架抗侧翻能力，尤其在露天风载条件下，支腿外张距离和底部压重方式都应结合现场条件补充考虑。

　　外形边界方面，模型以英寸作为建模单位，长宽高关系直接对应实物管材搭建尺度。顶部覆盖件保持大面平整，四角和边缘没有复杂曲面，便于后续替换为棚布、彩钢瓦、阳光板或其他轻型盖板。支腿为细长杆件，底端落在地面平面上，未建出地脚锚固结构；在实际部署中，如果用于港口堆场或开阔场地，应增加底脚垫板、拉结绳、临时配重或与地面围挡的连接点，以抵抗阵风引起的水平力。

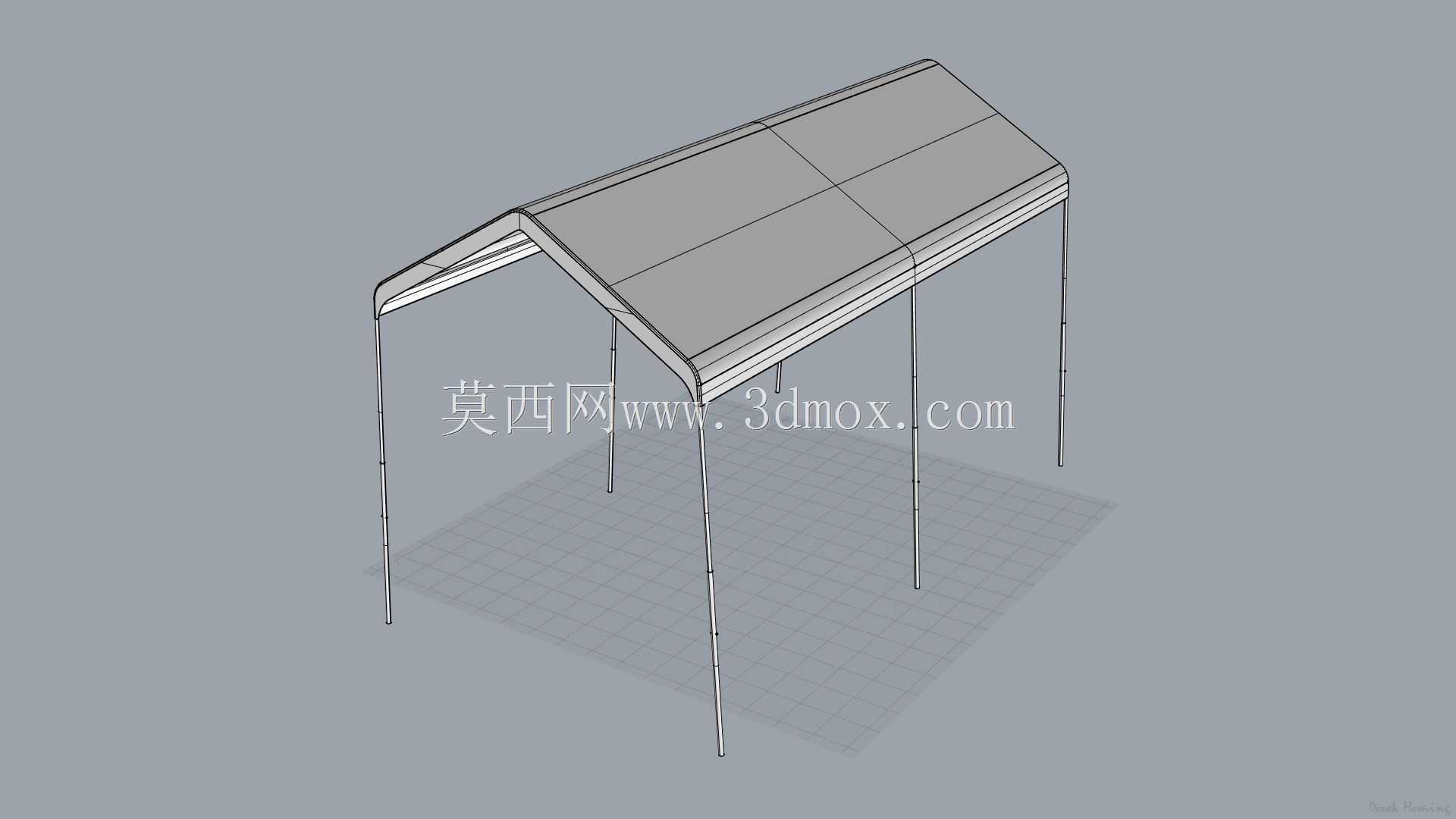

　　从三维结构表达来看，顶棚、顶框、竖向支腿和空间避让关系被清晰拆分，适合用于车棚方案演示、临时遮蔽设施选型以及轻型管架结构教学。车辆驶入方向不设置横梁封闭，侧面保持开放，有利于货运车辆快速停靠，也方便人员从货厢侧门取放工具和货物。棚架内部没有多余斜撑，虽然视觉上简洁，但在正式施工或长期使用时，可在长边方向增加交叉拉杆，提高整体扭转刚度。

　　安装边界上，棚体占地面积应大于车辆投影范围，支腿落点需要避开车辆开门弧线、货厢开启范围和人员通道。若地面为硬化混凝土地面，可通过底盘膨胀固定；若为港口碎石或沥青堆场，则更适合采用配重底座和缆风绳组合。顶棚材料与PVC框架连接时，应在边缘设置均匀绑扎点或压条，防止局部风掀。整体结构强调轻装、快搭、可迁移，而不是永久性建筑承载，因此在设计复核时应把临时设施的风载、稳定性和现场固定方式作为重点。
