车载12V蓄电池断电总开关结构

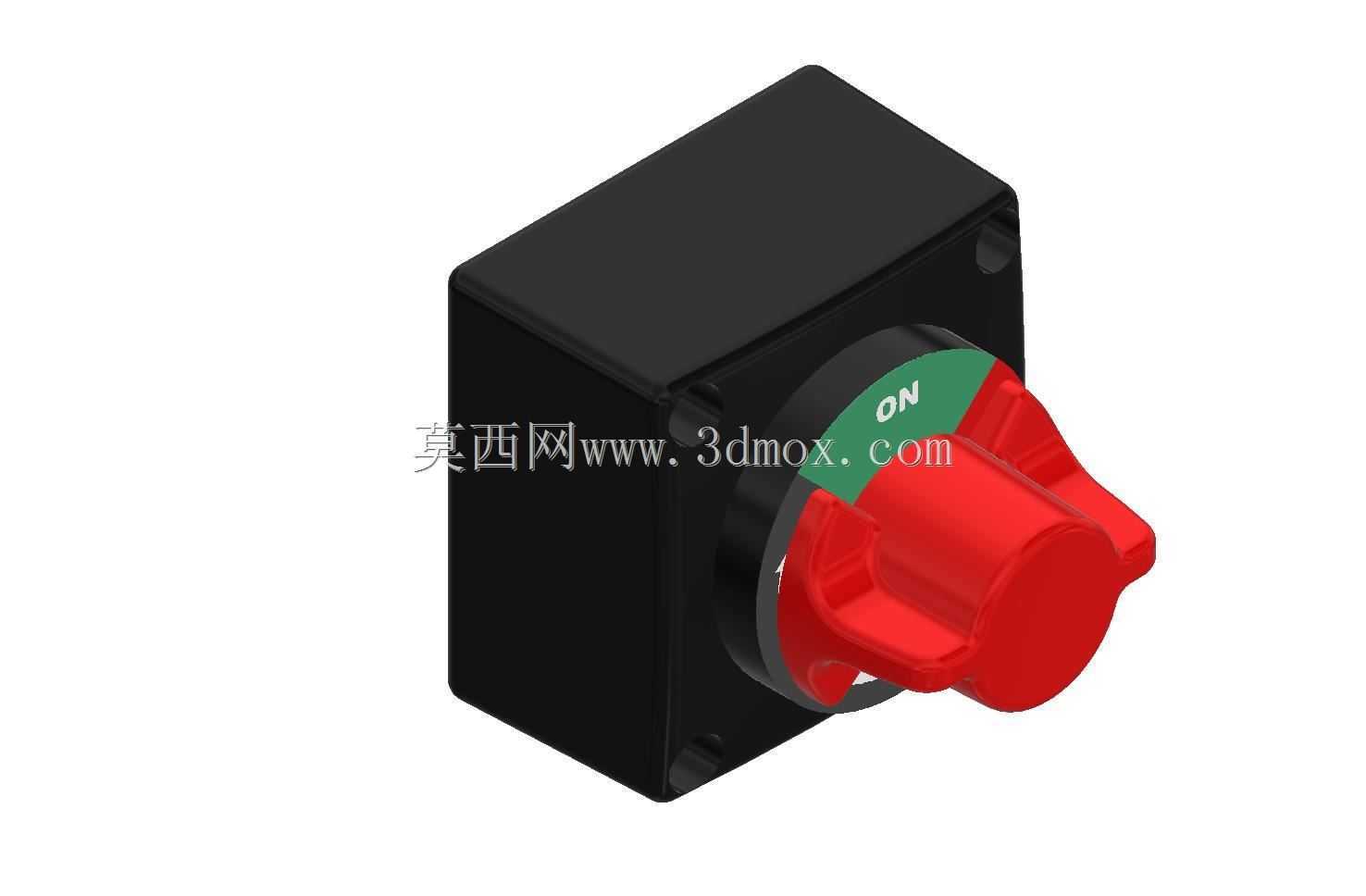

　　该模型呈现的是一款面向低压直流供电系统的蓄电池总开关，主体由黑色方形安装壳体、红色旋转操作手柄以及带ON标识的状态指示区域组成。这类部件在房车、改装休闲车、船舶辅助供电、工程车辆驻车电源以及长期停放设备中使用频繁，核心作用是在车辆或设备停用、检修、仓储期间切断蓄电池与后端负载之间的主回路，避免暗电流持续消耗、线路意外短路或维护时带电操作。

　　从实际布置角度看，蓄电池总开关通常安装在电池正极出线附近，也可根据线束走向布置在电池仓侧壁、车架安装板或配电盒周边。模型中的黑色壳体采用近似方块的紧凑外形，侧面预留安装固定边界，适合通过螺栓或支架固定在平面上。壳体外形规整，周围需要留出旋钮旋转空间和接线端子操作空间，不能紧贴电池极柱、线束波纹管或金属车架，以防手柄转动时干涉，也便于后期使用扳手紧固端子。

　　红色旋钮是人机交互最直接的部分，造型突出、颜色辨识度高，在昏暗电池仓或紧急情况下能够快速找到断电位置。旋钮端部带有便于手指抓握的凹凸轮廓，旋转操作时不需要专用工具；ON区域通过绿色标识与红色手柄形成状态对比，使用者可从正面判断回路接通方向。设计上，旋钮与壳体之间保留明显的轴向层次，既保证操作手感，也让开关状态在装配后直观可见。

　　结构建模时，黑色外壳可理解为容纳触点机构、转轴和接线端的防护本体，外部棱角做了适合注塑或压铸成型的处理。壳体背面和侧面的安装特征需要与实际支架孔位对应，底部不能与安装面完全贴死，应考虑排水、防尘和端子散热。对于12V车载系统，虽然电压不高，但主回路电流较大，开关外形尺寸不能只按低压信号元件理解，安装面强度、端子间距、导线弯曲半径和防松措施都要纳入布局。

　　在整车电气设计中，这类总开关并非用于频繁通断普通用电设备，而是作为电源维护隔离装置。车辆正常行驶时，开关保持接通，蓄电池向启动系统、照明、控制器和附属设备供电；长期停放或进行电气检修时，旋转手柄至断开位置，使主电源与线束隔离。这样可以减少收音机、网关、报警器等待机负载造成的缓慢亏电，也能在维修座椅下方线束、加装逆变器或更换保险丝时提供明确的断电点。

　　三维设计中需要重点核对旋钮的运动包络。红色手柄绕壳体前方轴线旋转，模型装配时应建立转动角度约束，检查手柄在接通和断开两个极限位置是否与壳体螺钉、接线铜排、电池盖或附近管线发生碰撞。若开关嵌入面板安装，面板开孔不仅要容纳转轴，还要让指示标识可见；若采用壁挂式支架，则支架厚度、螺栓头高度和螺母避让空间都应在模型中体现。

　　外形边界方面，方形壳体提供了稳定的安装基准，正面突出的旋钮决定了最小操作深度。布置时不能只看壳体本体长宽，还应在前方预留手部操作空间，在两侧预留端子接线和导线弯折空间。大截面积蓄电池电缆较硬，端子接入后会产生持续力矩，因此安装支架应具备足够刚度，避免车辆振动导致开关本体受力偏转。

　　该结构的建模思路适合围绕装配关系展开：先建立壳体安装基准，再确定旋转轴中心和手柄回转半径，随后补充状态标识面、固定孔位和接线区域。对于选型人员，可借助模型验证电池仓布局、维修可达性和线束走向；对于结构工程师，可进一步细化密封、防呆、端子防松和面板防护；对于电气设计人员，则可将其作为低压主回路隔离节点，与保险丝、继电器、配电盒和蓄电池托盘协同布置。
