有机肥撒施机配套传动直齿轮结构

　　这套直齿轮结构面向小型拖拉机挂载的有机肥撒施作业场景，核心作用是把拖拉机后动力输出轴的扭矩，经下部减速机构、链传动路径传递到撒施转子，完成厩肥、堆肥、腐熟有机肥的田间均匀抛撒。在田间实际作业里，小型地块、家庭农场、菜园与山地缓坡耕地很难适配大型撒肥车，这类挂载在迷你拖拉机机架上的撒施设备，不需要额外配置独立动力源，直接复用拖拉机PTO动力即可完成作业，转场时随主机行驶，进地后挂接动力就能开工，非常适合小面积种植区的有机肥还田作业。

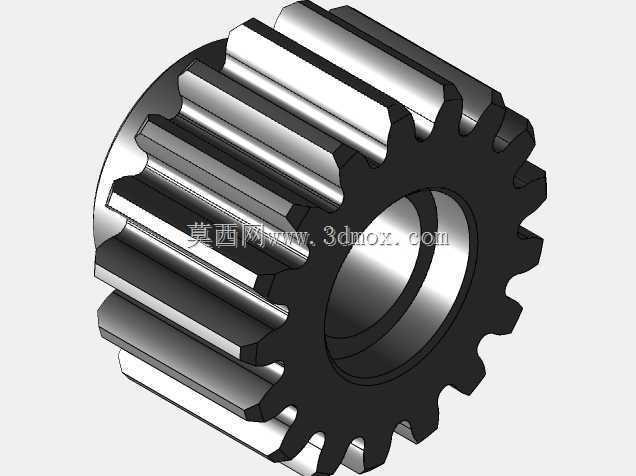

　　从整机布置逻辑来看，该齿轮所在的传动链路布置在机架侧方，动力从减速箱输出后先经链传动抬升转速、调整传动比，再通过啮合齿轮把动力输送到撒施转子轴端。齿轮采用直齿圆柱齿形，齿向与轴线平行，加工时可直接用滚齿、插齿工艺完成齿形切削，中小批量生产时不需要复杂的螺旋齿专用工装，维修替换时也无需调整轴向啮合位置，对田间维修、县域农机维修点的适配性更好。直齿传动没有轴向分力，转子轴两端的支撑轴承只需要承受径向载荷与少量冲击载荷，轴承选型、支座焊接的难度都明显降低，很适合农用设备低成本、高可靠的设计取向。

　　机架部分在设计时预留了两种成型方案，一种是焊接式轮轴支座，轮轴安装座直接与主梁焊接为一体，整体刚性更强，适合常年高频作业、载荷波动大的用户；另一种是板簧弹性支撑结构，在机架与轮轴之间加装钢板弹簧缓冲，田间过田埂、走凹凸路面时可以过滤路面冲击，避免颠簸载荷直接传导到撒施箱体与传动部件，降低齿面受冲击崩齿的概率。箱体两侧设置可拆式栏板，装卸肥料时可以把侧栏板拆下，用装载机或者人工往料箱里补肥都更方便，设备转场、停放时也可以拆下栏板缩小整机外形尺寸，降低库房占用空间。

　　设备自带气动制动回路，不需要额外连接拖拉机的液压输出接口，通过气路控制制动执行件，在坡道停机、地块转移临时驻车时可以锁止行走轮，避免设备溜坡。传动系统的转速可根据肥料品类调整：抛撒干燥、颗粒均匀的腐熟有机肥时，可以调高转子转速，获得更宽的抛撒幅面；抛撒湿度大、结块多的厩肥时，降低转子转速，避免肥料成团甩出造成撒施不均，也能减少湿料黏附在转子叶片上的概率。齿轮作为传动链路的核心啮合件，齿面需要承受肥料堵塞、转子卡滞带来的瞬时冲击载荷，建模时齿根圆角做了加厚处理，避免应力集中在齿根过渡位置，长期受冲击载荷下出现疲劳断齿。

　　整机作业状态下的重量约950kg，轮轴之间的宽度尺寸为1250mm，这个宽度和多数迷你拖拉机的轮距匹配，挂接后整机不会超出拖拉机机身宽度太多，在狭窄田埂、乡村道路会车时通行性更好。整机最大长度尺寸3455mm，最大高度尺寸1510mm，料箱容积与外形高度做了平衡，既保证单次装肥可以覆盖一定作业面积，也不会因为料箱过高导致拖拉机挂接后重心上抬，坡道作业时出现前倾失稳。行走部分适配7.50-16规格的农用轮胎，轮辋采用6.00Fx16规格，大花纹农用轮胎在泥泞耕地里的抓地力更强，低气压状态下可以降低对土壤的压实，避免苗期进地压坏作物根层。

　　齿轮的内孔与转子轴采用间隙配合加键连接的方式，轴端设置锁紧限位结构，作业时齿轮不会沿轴向窜动，齿宽方向可以全齿面参与啮合，载荷均匀分布在整个齿宽上，不会出现偏载导致局部齿面过早磨损。建模过程中齿形参数按照标准渐开线圆柱齿轮绘制，齿顶圆、齿根圆、分度圆的尺寸链完全闭合，装配时齿轮和配对啮合件的中心距公差可以直接在三维环境里做干涉检查，提前验证齿侧间隙是否在合理范围：间隙过小会出现传动卡滞、齿面摩擦发热，间隙过大则换向、动力接合时会产生明显冲击，加速齿面磨损。整套结构兼顾了农用装备的低成本制造、田间恶劣工况耐冲击、维修替换便捷这几个核心需求，没有冗余的复杂结构，所有零部件都面向县域农机供应链的通用加工能力设计。
