手工镐具挖掘作业工具结构设计

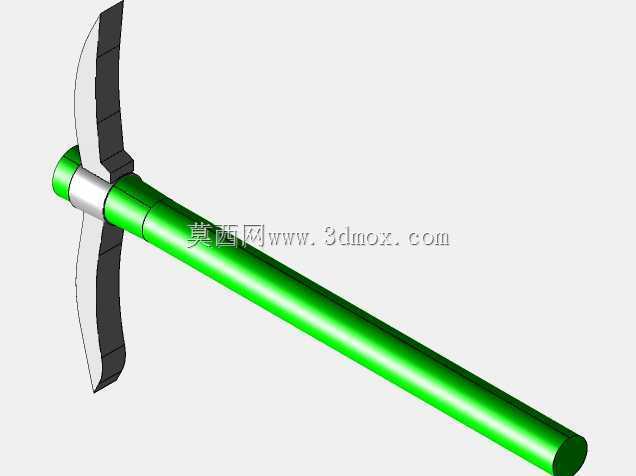

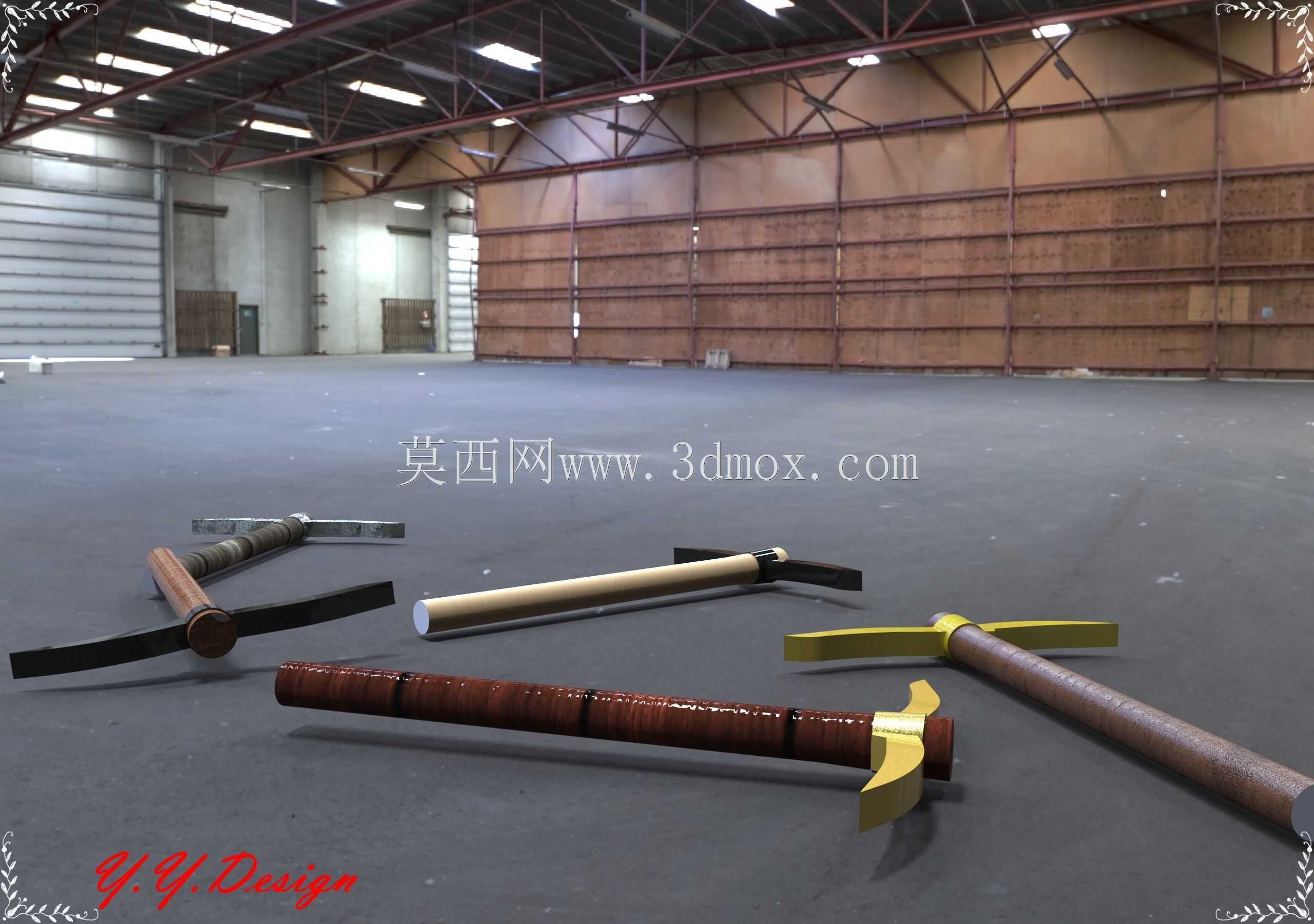

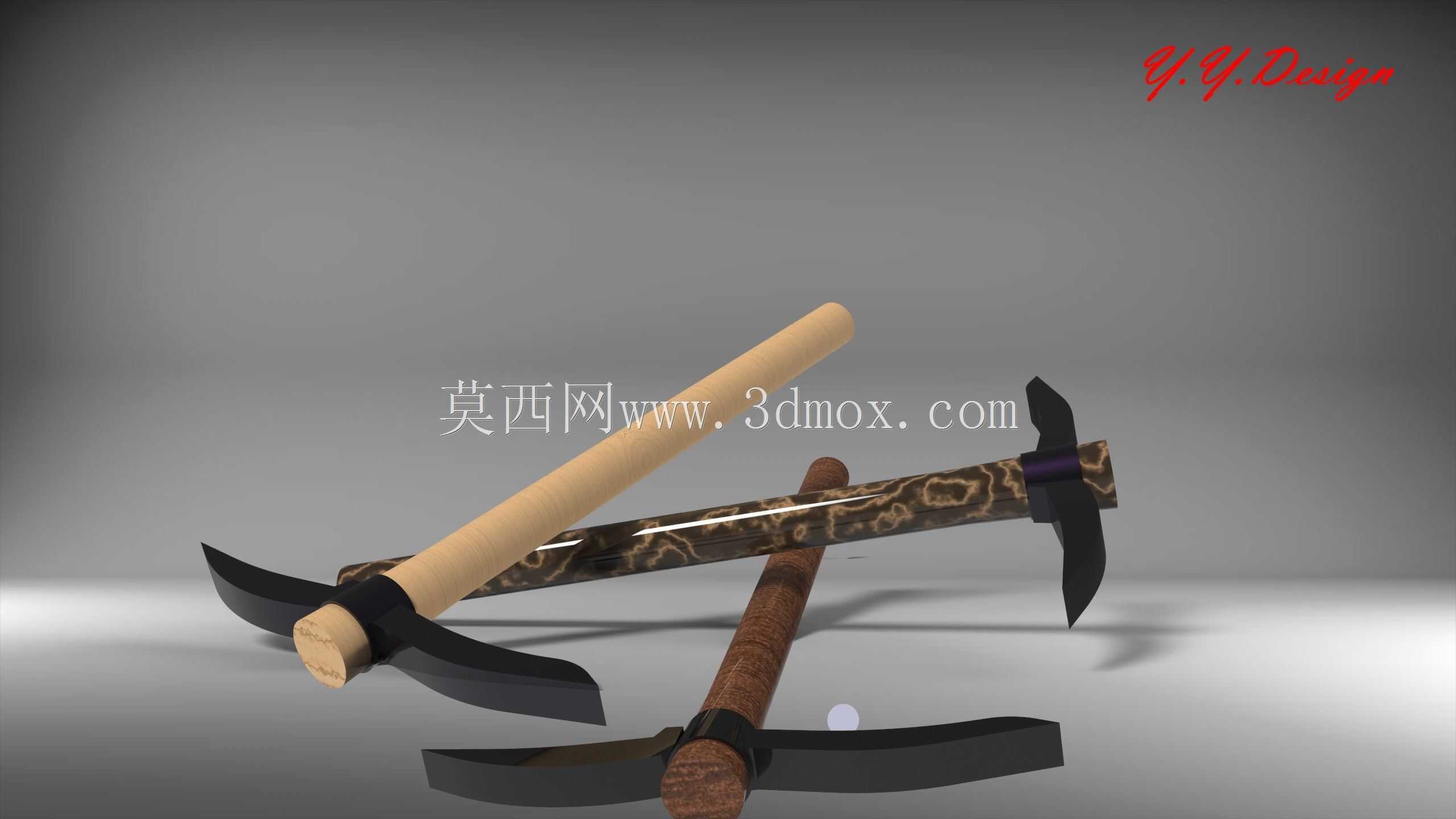

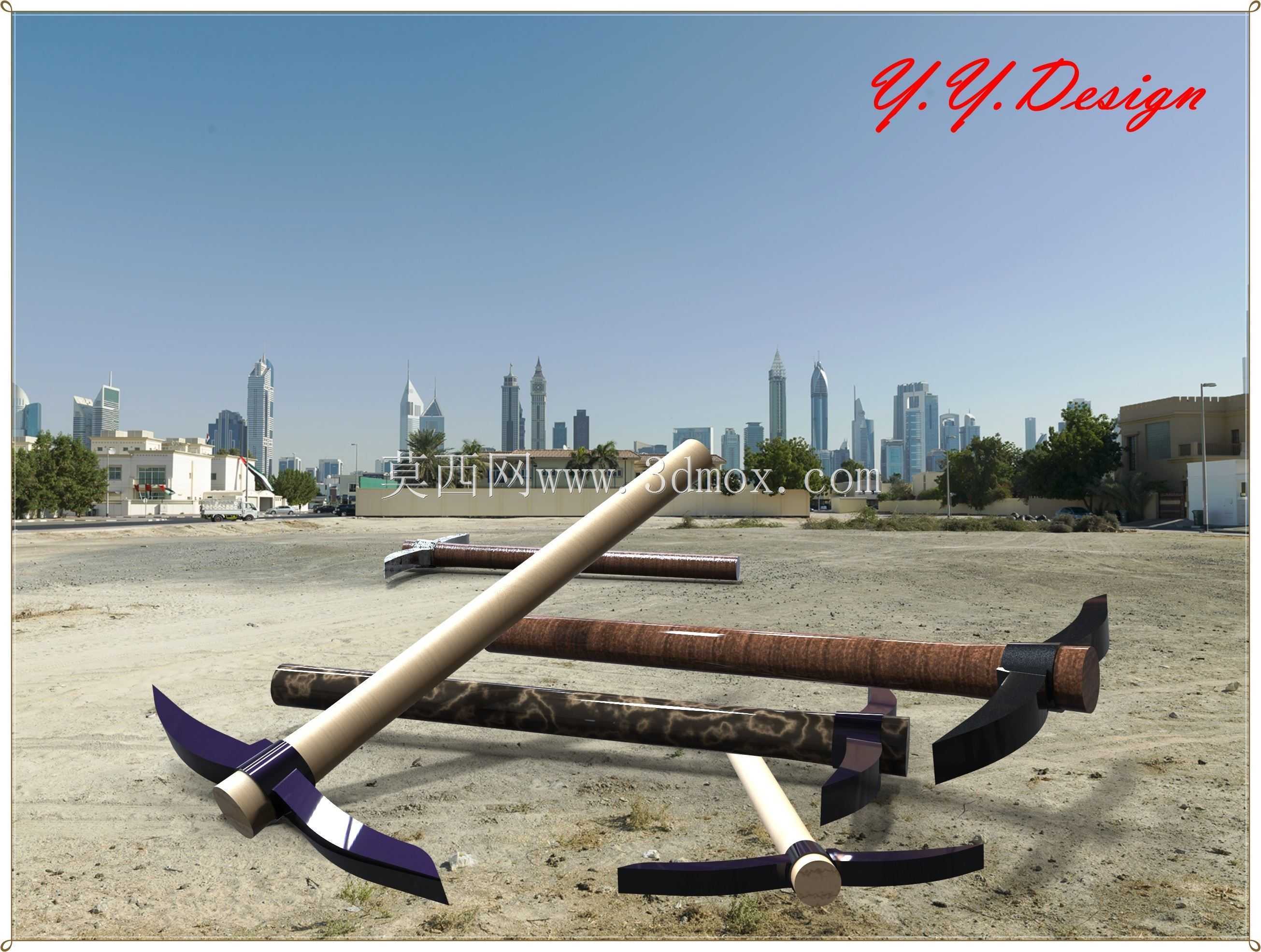

　　镐作为岩土破碎、土方开挖与硬质物料清理作业中高频使用的手动工具，其结构设计的合理性直接决定户外施工、农田开垦、矿山浅表作业、道路抢修等场景下的作业效率与操作者的使用疲劳度。这套镐具三维结构在建模阶段优先从实际作业的受力工况出发，没有采用市面常见的一体直柄简化结构，而是针对不同作业强度拆分了多款镐头与手柄的匹配方案，覆盖轻量园艺翻土、硬质冻土破碎、混凝土边角破拆、矿层表面剥离等差异化使用需求。

　　从作业端的结构逻辑来看，镐头工作端采用双尖对称布局，两端刃口做了差异化的楔角设计：一端楔角控制在32度左右，刃口厚度收窄，针对松散土层、沙砾层的撬挖作业，切入阻力更小，操作者施加轴向冲击力时可以快速刺入作业面；另一端楔角加大到45度，刃口根部做了加厚过渡，针对冻土、风化岩、硬化路面垫层等高强度破碎场景，避免冲击载荷下刃口出现崩裂、卷边问题。镐头中部的安装套接位没有采用普通工具的直孔穿柄结构，而是设计了带防转扁位的锥形通孔，手柄装入后从端部打入金属锁紧楔销，锥面配合在持续冲击振动下会越锁越紧，彻底规避长期作业后镐头松动、转头甚至飞出的安全隐患。套接位两侧还做了凸起的加强筋，将冲击载荷从刃口传递到柄部的路径做了平滑过渡，避免应力集中在孔位边缘导致镐头从安装位断裂。

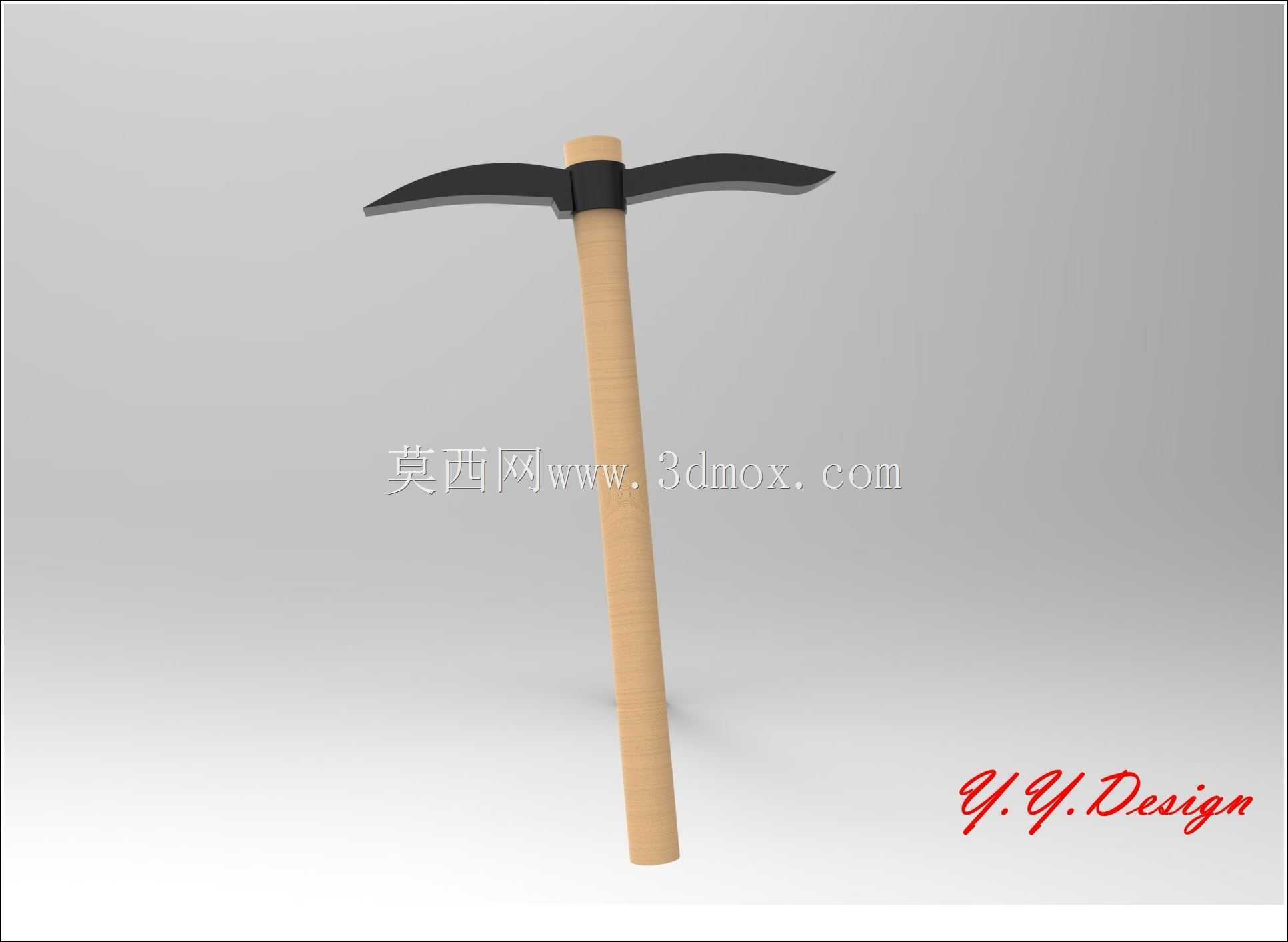

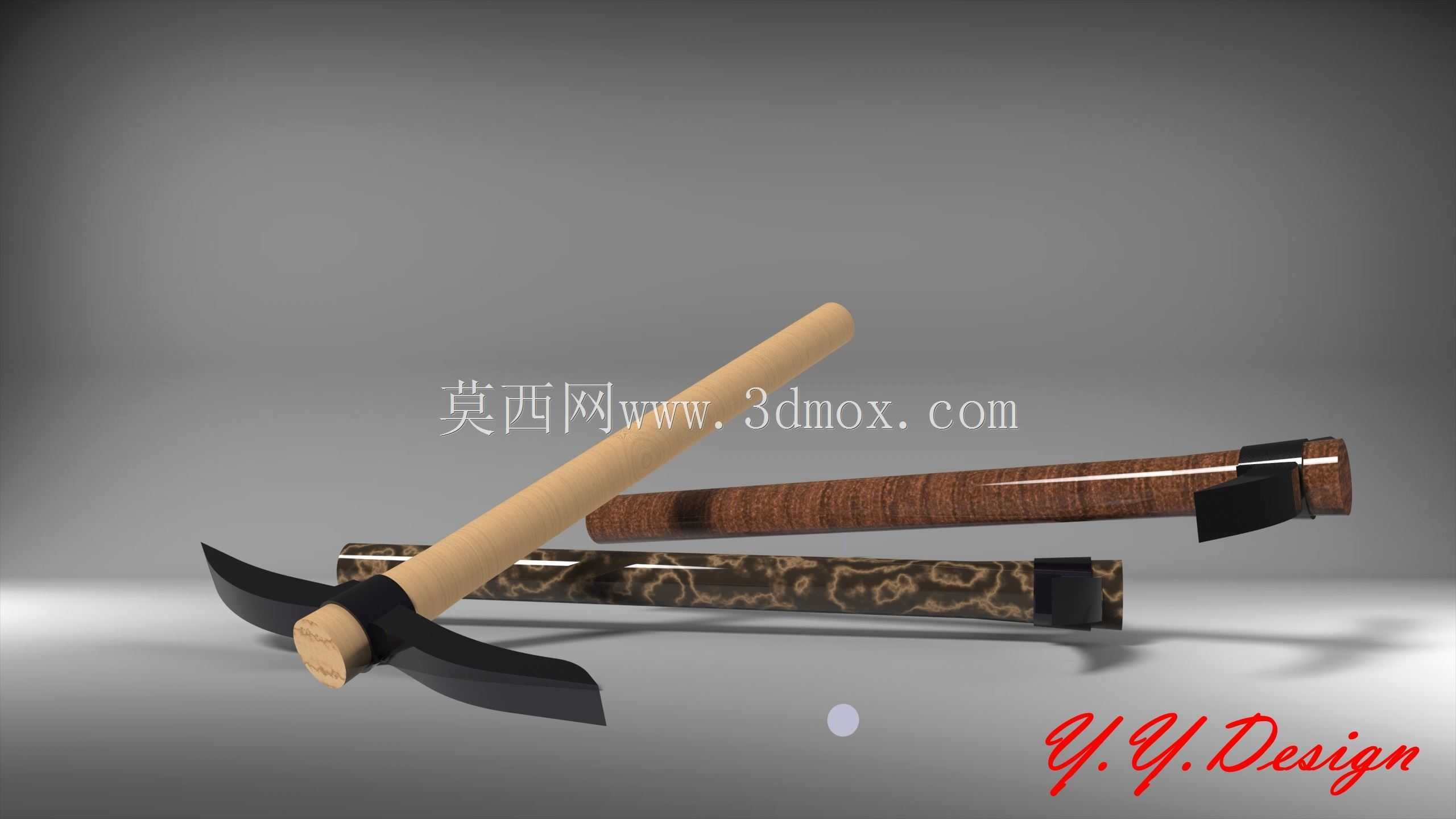

　　手柄部分的设计充分考虑了不同作业场景的握持需求，长柄款整体长度适配站立作业姿态，操作者无需大幅弯腰即可完成高举冲击动作，柄身采用变截面设计：靠近镐头的位置直径偏大，提升抗弯曲强度，承受镐头传递的反冲击力；中段握持区域做了收腰处理，表面贴合手掌握持弧度，搭配防滑纹理结构，即便手部沾有泥土、汗液也不会出现打滑脱手；柄尾端做了加粗的挡边，作业时手部向后滑动时可以被限位，同时挥镐时柄尾不会从掌心脱出。短柄款则适配狭小空间内的近距离撬挖、破拆作业，整体长度控制在手臂可灵活操控的范围，在管沟开挖、墙根清理、设备基座周边土方作业等无法展开长柄挥击动作的区域，操作者可以单手握持施加劈砸、撬动载荷，适配狭窄作业面的使用需求。

　　外形尺寸与安装边界的处理上，整套镐具的所有配合尺寸都按照手动工具的通用互换标准设定，镐头安装锥孔的锥度、孔径参数适配市面主流的硬质木柄、纤维增强复合柄规格，后期使用中如果手柄出现断裂、磨损，不需要整体更换镐头，仅需采购标准规格手柄即可完成替换，降低全生命周期的使用成本。镐头的整体宽度控制在常规作业的合理区间，双尖的展开距离既保证了撬动时的力臂长度，又不会因为宽度过大导致刺入土层后两侧被岩土卡滞，拔镐阻力大幅降低。手柄与镐头的装配位置预留了楔销的安装空间，装配完成后楔销完全沉入柄身端面，不会突出表面刮擦操作者手部。

　　建模过程中对各部件的配合公差做了明确的设定：锥孔配合面的接触面积不低于85%，保证冲击载荷可以均匀传递到整个柄身，避免局部应力集中；防转扁位与柄身的铣扁位置采用小间隙配合，装配后周向转动量控制在极小范围，作业时镐头不会相对手柄发生扭转。针对镐头的热处理工艺对应的结构强度需求，在刃口表面、套接位根部等关键受力位置做了壁厚加厚处理，既满足高频冲击下的抗冲击、抗磨损要求，又不会因为整体过重导致操作者长时间作业疲劳。整套结构没有多余的装饰性特征，所有曲面、棱边的设计都服务于受力传递、握持防滑、作业排阻的实际功能，作业时粘附的泥土可以顺着镐头表面的平滑斜面快速脱落，减少每次挥击的附加重量，适配长时间连续户外作业的使用需求。
