带安装基座直插式电位器结构设计

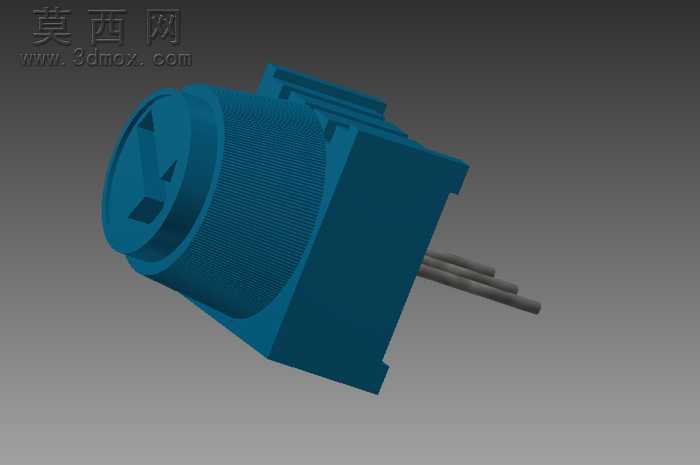

本电位器三维模型采用Autodesk Inventor完成全参数化建模，建模过程严格遵循电子元器件实际生产的尺寸规范，从基础特征搭建到细节结构刻画均贴合实物的装配与使用逻辑。建模初始阶段首先绘制电位器主体基座的二维草图，精准勾勒基座的方形安装轮廓、侧边定位卡扣的截面形状，通过拉伸特征生成基座的实体主体，同时对基座边缘做符合注塑工艺要求的圆角处理，避免尖锐棱角带来的工艺缺陷与安装划伤风险。针对旋钮调节端，建模时先绘制滚花调节帽的圆形截面，通过圆周阵列特征生成调节帽外圈的细密防滑滚花纹理，每一道滚花的深度、间距均参考实物的握持防滑需求设定，同时在调节帽端面刻画一字调节槽的结构，还原手动螺丝刀调节与旋钮转动两种操作的适配结构。引脚部分采用扫掠特征完成建模，精准还原三根直插式引脚的直径、伸出长度与排布间距，引脚根部与基座衔接处做加厚过渡处理，还原实际元件引脚的抗弯折结构设计，避免装配焊接时引脚断裂的问题。材质渲染阶段，为基座与调节帽赋予深蓝色工程塑料材质，调整材质的粗糙度参数模拟哑光塑料的质感，还原电位器外壳常用的阻燃ABS材质视觉效果；为金属引脚赋予哑光镀锡金属材质，调整金属的反射率与粗糙度参数，还原电子元件引脚的半光泽金属质感，避免过度反光带来的不真实感。结构设计上完整还原电位器的内部腔体占位、基座侧边的安装卡扣结构，卡扣的尺寸、倾斜角度均适配标准PCB板的安装孔位，能够直观展示元件在电路板上的装配状态；调节帽与基座的衔接处预留合理的转动间隙，还原电位器旋钮转动调节的活动空间，清晰呈现可调电阻的调节功能结构。整个模型的各部件均做参数化关联，修改基础尺寸参数即可快速适配不同规格的同类型电位器设计，可用于电子电路装配演示、PCB布局适配校验、产品结构教学等场景，模型的结构完整性高，细节刻画到位，能够直观展现直插式电位器的典型结构特征与设计逻辑。
