微型水泵进水端网式过滤滤头

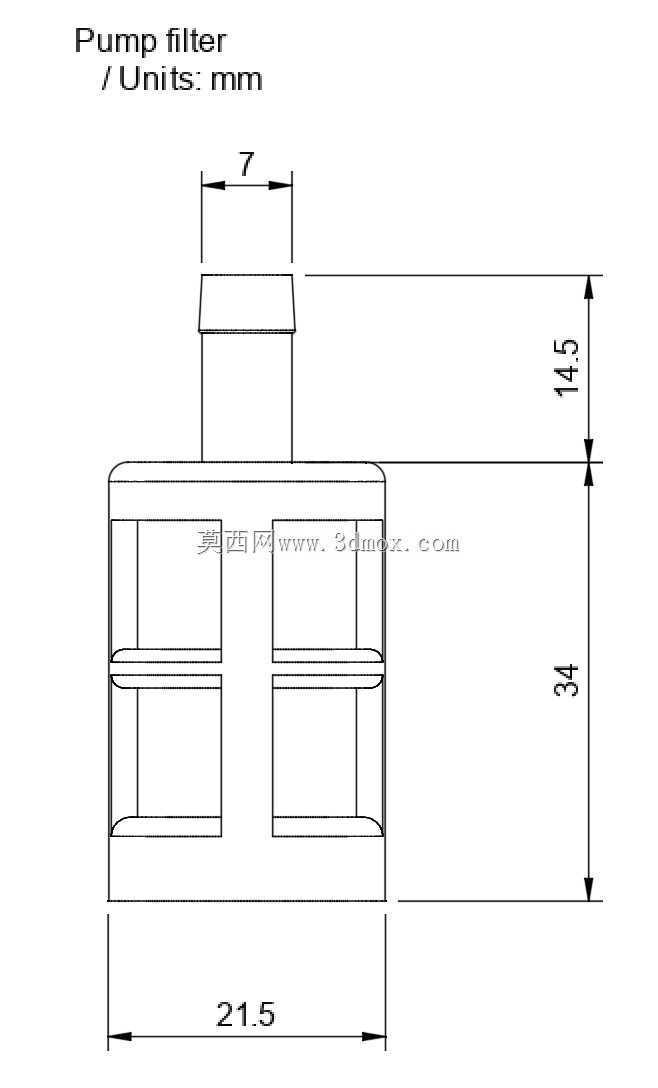

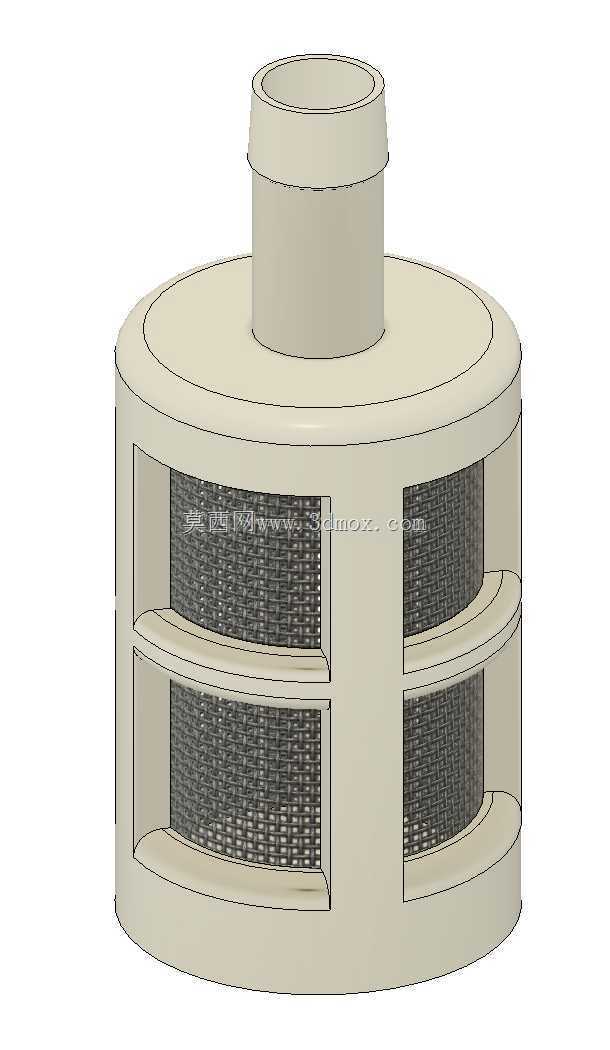

　　小型输水回路里，泵入口侧的防护往往比泵体本身更容易被忽略。这款滤头针对内径7mm左右的柔性软管布置，整体外径控制在21.5mm，顶部保留一段直插式接管，可直接压入软管内部，依靠管壁抱紧与卡箍辅助形成密封。滤头主体采用短圆筒结构，上端为封闭端盖，下端同样做圆弧收边，中间沿周向开设多层通流窗口，窗口内侧铺设细密滤网，使水流从侧向进入滤腔后再沿顶部接口流向泵腔。

　　从使用场景看，这类结构常见于桌面水循环装置、小型冷却回路、水族换水、园艺滴灌以及实验台小型泵送系统。水泵在抽取敞口容器内液体时，液面以下常混有碎屑、泥沙、水草、塑料毛边或焊渣颗粒；若没有入口过滤，异物会直接进入叶轮腔，造成卡滞、流量下降、密封面划伤，甚至烧毁微型电机。滤头沉入液面后，周向滤网先完成粗拦截，再让液体汇入中心通道，能够在不明显增加管路长度的前提下为泵提供持续保护。

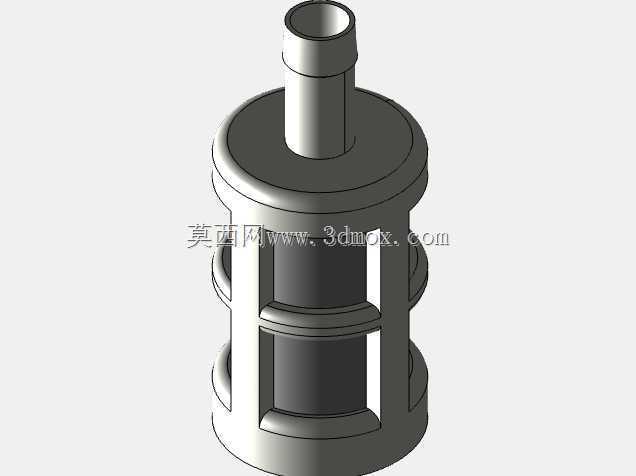

　　结构设计上，圆筒外壳没有采用整面包网，而是以竖向筋条和横向隔圈把滤网分隔成若干独立窗口。这样做有两方面考虑：其一，塑料骨架承担主要碰撞和插拔载荷，滤网只负责拦污，避免薄网在抽吸负压下大面积变形；其二，多层窗口可以在某一区域被杂质覆盖时仍保留其他通流面积，降低突然断流的风险。顶部接管与端盖之间设置凸缘，软管插装到位后可形成轴向限位，防止泵运行振动时滤头脱落。底部圆角则减少了滤头贴靠容器底面时的局部遮挡，使贴近底面的液体仍可进入。

　　建模时需要重点处理骨架与滤网的配合关系。外壳筋条、隔圈和上下端盖可视为一体承力件，壁厚应均匀过渡，避免在熔接或打印成型时出现缩痕；滤网层不必逐根编织实体化，在方案阶段可用带网孔纹理的薄壁圆柱表达通流区域，在详细设计中再根据加工方式选择冲孔网、编织网或注塑网格。顶部接管外径要与软管内径形成适度过盈，端部倒角便于装配；凸缘直径需大于软管自然内径，以承担插拔止挡。滤筒外径21.5mm属于安装边界中的关键尺寸，布置时要确认容器底部、侧壁和吸水最低液位之间留有间隙，不能让滤网紧贴壁面。

　　流道方面，侧向进水、顶部出水的路径使颗粒在重力和滤网阻挡下更多停留在滤头外侧，减少进入中心管的概率。滤网孔径应结合泵的叶轮间隙选择：过密会在脏污环境中快速增大吸阻，过疏则无法保护泵内运动件。对于微型隔膜泵、叶轮泵或蠕动泵前的硬管连接段，该滤头更适合作为末级粗滤；若系统对洁净度要求较高，还应在泵后增设精度更高的过滤件。维护时，只需拔出软管清理滤网表面附着物，壳体骨架可反复使用，适合空间紧凑、管径较小的轻型流体设备。
