倾斜式链网输送筛分除渣设备结构

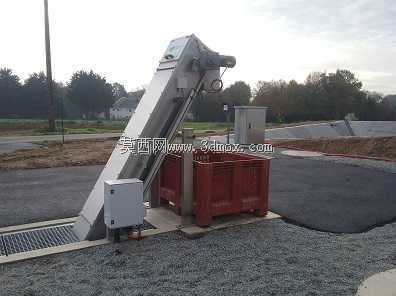

　　该设备以倾斜布置的链网输送与筛分主体为核心，适用于污水处理、工业废水预处理、食品加工清洗线以及散状物料分级输送等场景。现场安装时，低位进料端通常嵌入水渠、料槽或地坑边缘，物料随水流或人工给料进入链网工作面后，由连续运转的链板网带向上提升；液体、细小颗粒透过网孔回落，较大的固体杂质、残料或被拦截物则沿倾斜通道被带至高位卸料点，直接落入右侧集料箱或后续输送设备中。

　　从结构组成看，整套装置由倾斜主框架、链网牵引组件、驱动单元、张紧机构、侧边挡料板、底部接水槽、电控箱以及高位卸料罩构成。主框架采用型钢焊接骨架，外侧辅以折弯钣金护板，既保证长跨度倾斜状态下的刚性，也减少湿料、污水对内部链条和轴承座的直接冲刷。链网部分由牵引链条、横向承载板、网孔板或栅条组合而成，节距、开孔率和板厚需要依据物料粒度、含水率、磨损性进行调整；对于含纤维、布条或长杂质的工况，网面应避免过小开孔，以降低嵌塞和回带风险。

　　驱动端布置在设备上部，利用电机减速机带动链轮轴运转，使链条在重载启动和湿滑环境下仍能保持稳定牵引力。从动端位于下部，设置螺杆张紧或滑块张紧结构，用于补偿链条磨损后的伸长量，并保证两侧链条同步。设计时需要重点校核链轮中心距、链条包角、轴承受力以及机架挠度：倾斜角度过小会增加占地长度，过大则可能导致物料下滑或卸料不畅，因此常见布置会在提升高度、物料安息角和检修空间之间取平衡。

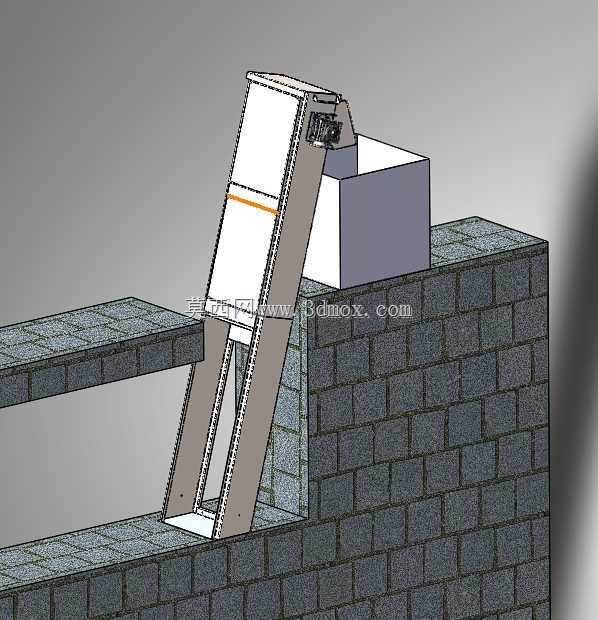

　　设备外形呈长斜梁形态，低位段与水渠或给料设备衔接，高位段悬伸至集料区域上方。安装边界不仅包括整机投影长度和宽度，还应预留驱动端检修距离、尾部张紧操作空间、电控箱开门空间以及集料箱吊运通道。基础侧需考虑地脚螺栓承载、冲洗排水、链条润滑和链轮维护位置；若安装在露天场地，电机、接线盒和控制箱应满足防水防尘要求，机架外表面则需根据腐蚀环境选择防腐涂层或不锈钢材质。

　　建模过程中，链网组件适合按节距阵列处理，先确定牵引链条中心线、链轮分度圆和上下轴位置，再建立侧板、导轨、托条和挡料结构。网板与链条之间的连接销轴应保留可拆卸关系，便于后期更换磨损件。机架钣金护罩不宜只做外观包覆，需要在模型中体现检修门、观察口、螺栓连接面和排水边界，因为这些结构直接影响现场装配。电控箱挂装在机架侧面时，应与运动链条、链轮防护罩保持安全距离，并兼顾电缆从驱动电机到控制箱的走线弧度。

　　在功能逻辑上，该设备并非单纯提升机，而是将固液分离、物料截留、连续输送和高位卸料合并在同一倾斜通道内。水流通过网面时，截留下来的固体被持续移走，可避免低位格栅或筛面堵塞；对于干散物料，也可通过更换网孔规格实现粗筛、细筛和均匀给料。卸料端设置导流板和防回落结构，能减少物料沿斜面向下翻滚；侧边挡板高度则需根据最大料层厚度和冲料流量确定，防止含水物料在提升过程外溢。

　　结构选型时，应先明确处理量、物料最大尺寸、含水率、温度和腐蚀性，再反推链网宽度、运行速度、链条拉力和驱动功率。三维装配中需检查链条与导轨的间隙、网板回程干涉、链轮罩拆装路径以及集料箱与卸料口的相对高度。对于需要嵌入混凝土渠道的项目，低位段的开口宽度、平台标高和预埋板位置应与土建条件一致；对于移动式生产线，则可将机架底部设计为可调支脚，以适应不同给料设备的高度差。整体结构强调连续作业、便于冲洗维护和易损件快速更换，模型细节也应围绕这些实际使用要求展开。
