垂直水培种植塔架管路结构设计

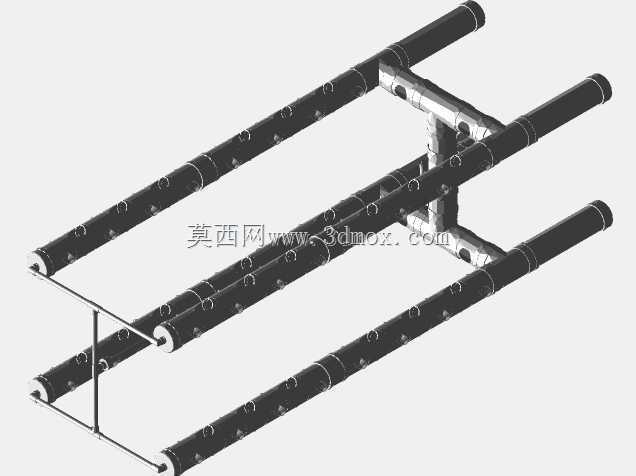

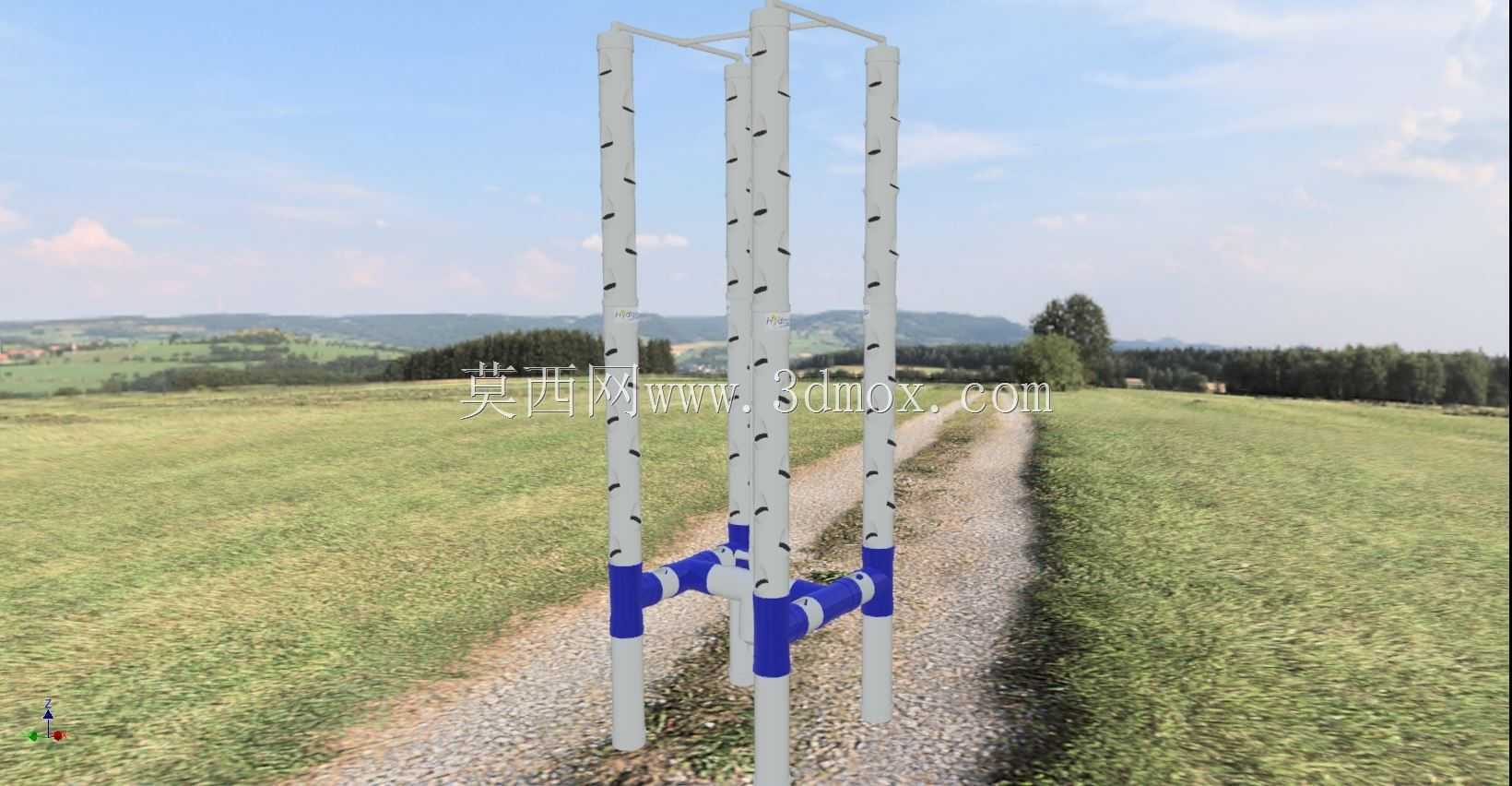

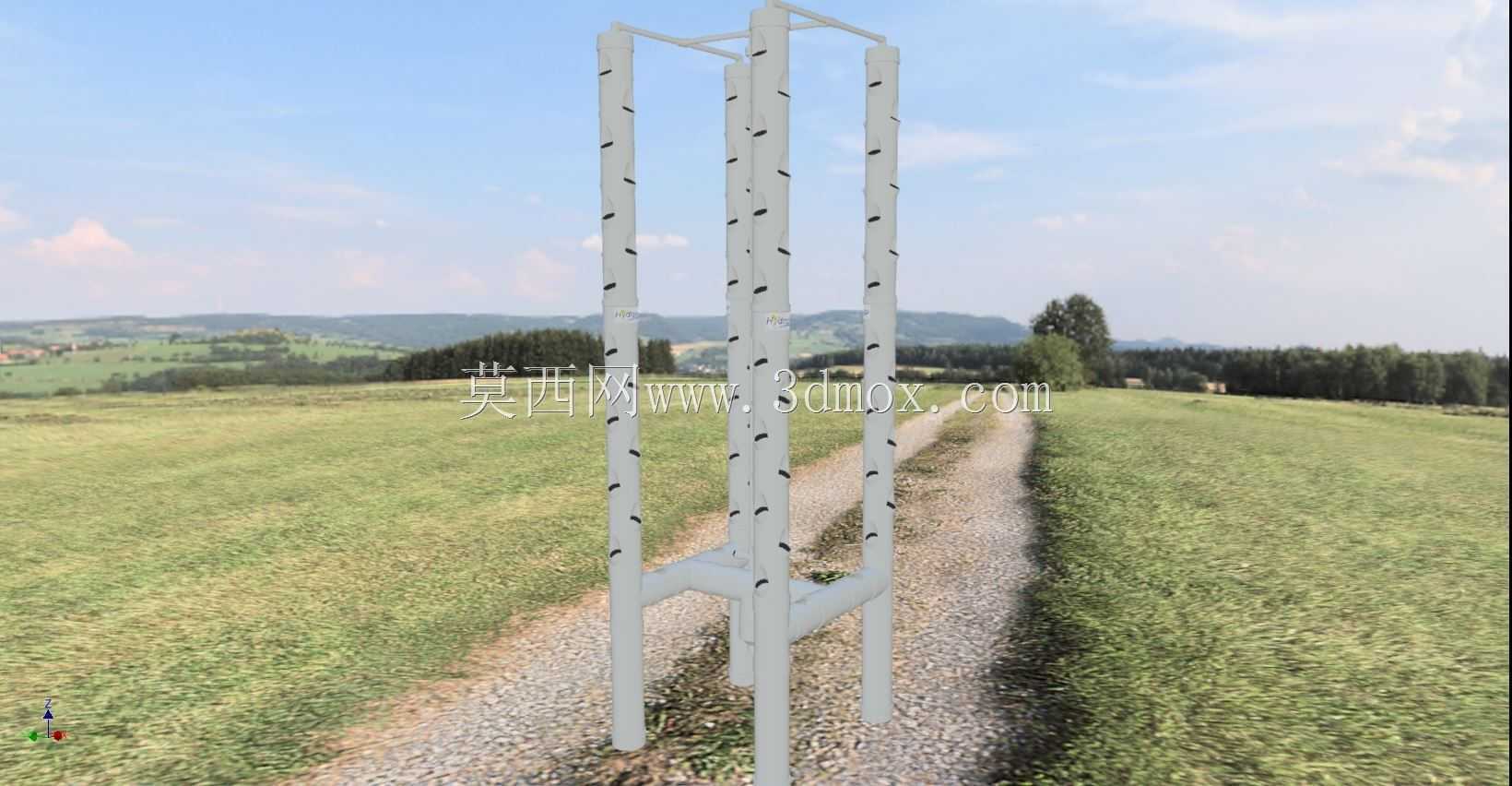

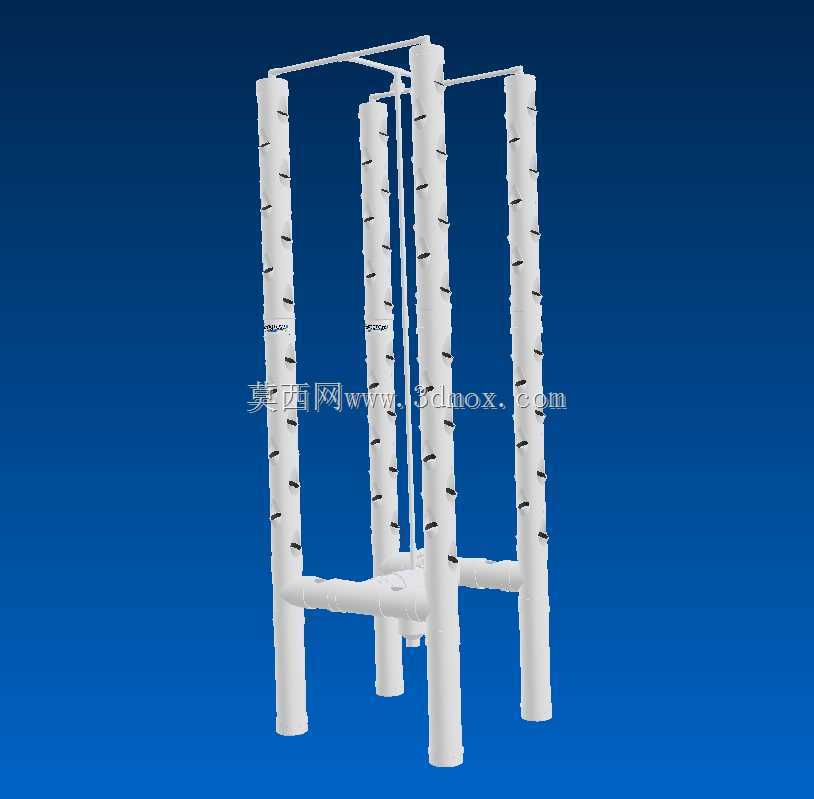

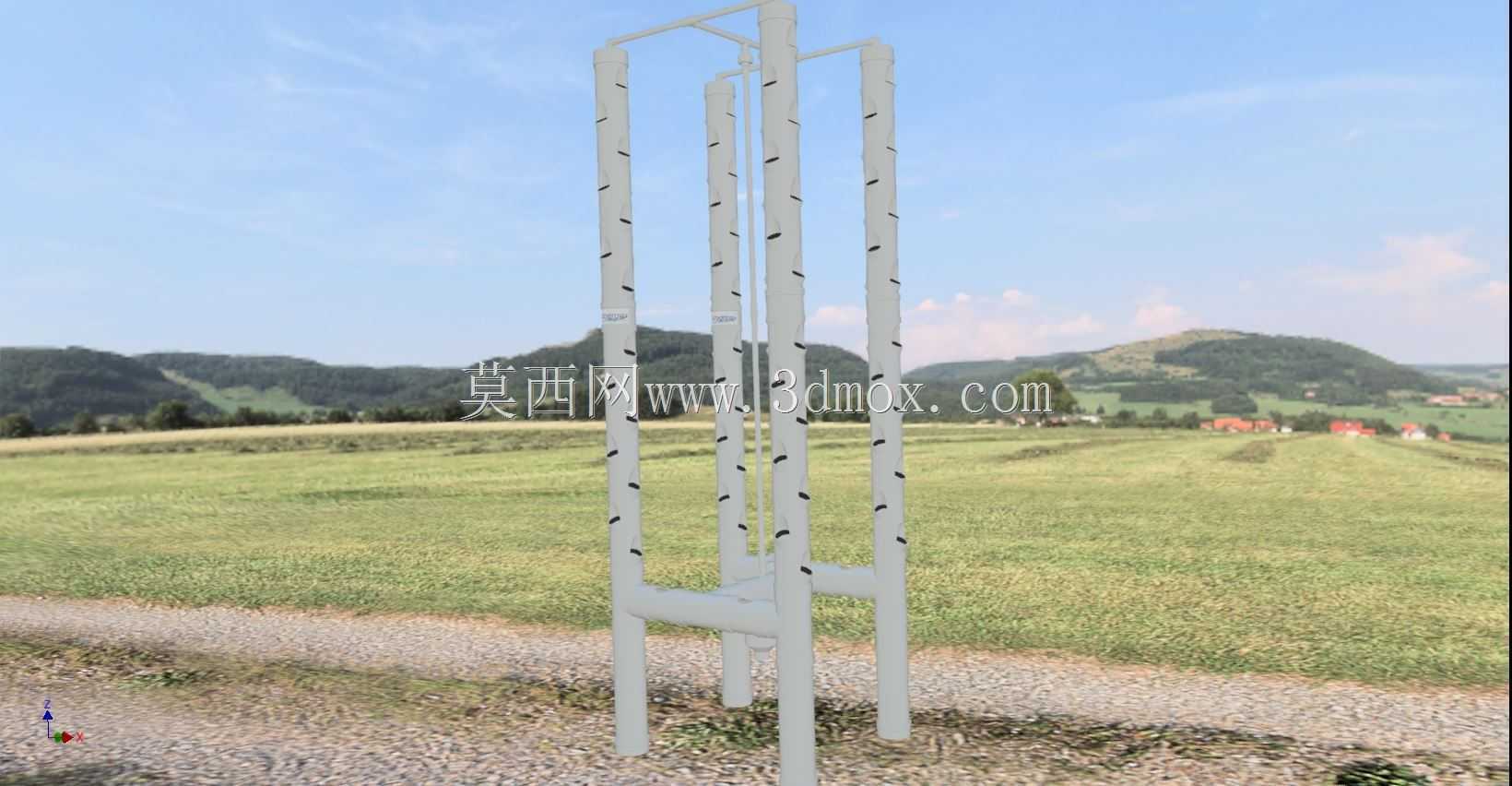

　　这套垂直生长塔架面向室内水培、楼顶菜园与小型商业种植场景，核心目标是在有限占地内把栽培点位沿高度方向展开，解决平面栽培土地利用率低、人工巡检动线长的问题。整体采用四根竖向主立柱加顶部框架、底部汇流管路的布置形式，立柱表面沿轴向均布栽培插孔，单塔合计布置112个VGT定植位，同时兼容4至16路NFT浅液流槽体扩展，立柱之间预留营养液回流与供液支管走线空间，管路全部采用标准PVC给水管件拼接，现场无需专用焊接设备，按承插粘接工艺即可完成组装。

　　从结构受力角度看，四根竖管并非单纯栽培载体，同时承担框架立柱功能：顶部横向管把四根竖管上口连成刚性框，底部横管在近地面位置再次拉结，形成空间门式刚架，竖管中段无额外支撑时，侧向风载或室内人员触碰产生的弯矩由上下两道横管约束，竖管计算长细比控制在PVC管允许挠曲范围内；满水工况下竖管内部充满营养液，管壁环向承受低水头内压，轴向则承担栽培杯、作物根系与附着水分的重量，选型时管壁厚度需按给水级PVC管取值，不能用薄壁排水管材替代，避免长期蠕变导致插孔位置开裂。

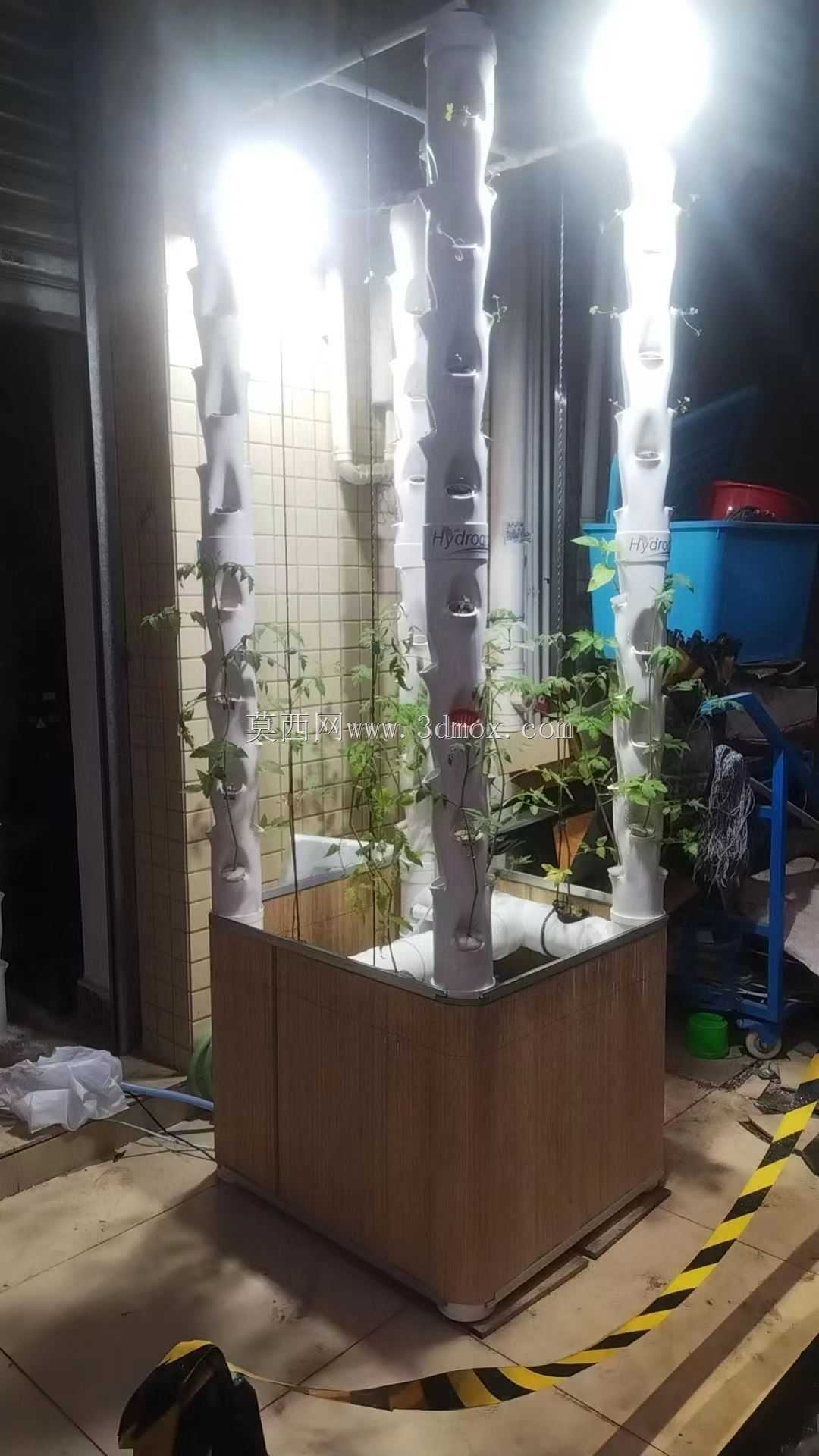

　　栽培插孔沿竖管螺旋或交错排布，避免上下层定植篮正对遮挡光照，相邻插孔轴向间距匹配叶菜类作物成株冠幅，水平方向错位后灯光从塔架侧面或顶部照射时，每层叶片都能获得均匀光区；插孔孔径与标准定植篮外径配合，插入后靠篮口凸缘限位，根系直接伸入竖管内腔，管内流动的营养液或气雾直接浸润根区。VGT插槽与NFT槽的接口在塔架底部预留分水口，供液管从储液桶经水泵送入竖管顶部或底端，采用气培模式时营养液经雾化喷头在管内弥散，回流液从底部汇流管集中返回储液桶，形成闭环循环；切换NFT模式时外接浅液流槽，液层厚度控制在薄层流动状态，根系既接触水分又能暴露于空气，解决深水培缺氧烂根问题。

　　安装边界方面，塔架高度按室内常规层高设计，成年人员站立即可操作中下层定植位，顶层插孔需配合简易梯具完成采收，底部横管离地预留间隙，便于放置接水盘与铺设回流管路；塔架平面投影占地不足一平方米，却可承载上百株叶菜、香草或小型草莓，适合家庭阳台、植物工厂研发单元、校园农业科普装置使用。管路设计中所有弯头、三通、端盖均选用标准市售PVC管件，建模时按管件实际承插深度预留粘接插入量，法兰与活接位置布置在水泵进出口与塔架分水节点，方便后期拆洗滤芯、疏通根系堵塞；竖管外壁的栽培孔在三维建模中需同步完成开孔阵列与孔口倒角，避免粘接安装时尖角划伤定植篮海绵。

　　针对水力工况，供液主管管径按总流量选取，支管沿程分水后流速逐步降低，回水管采用顺坡布置，坡向储液桶，防止停机后管路积液滋生藻类；塔架底部设置排空阀，长期停用时可将管内残液彻底放空。整体结构没有复杂运动部件，可靠性核心集中在管路密封与光照均匀性上，框架顶部横管同时可作为补光灯条、爬藤支架的安装基梁，用户可根据作物高度在横管上加装灯钩或绑蔓卡扣，拓展出番茄、黄瓜等高秆作物栽培能力。
