多层垂直共生生物过滤水培装置

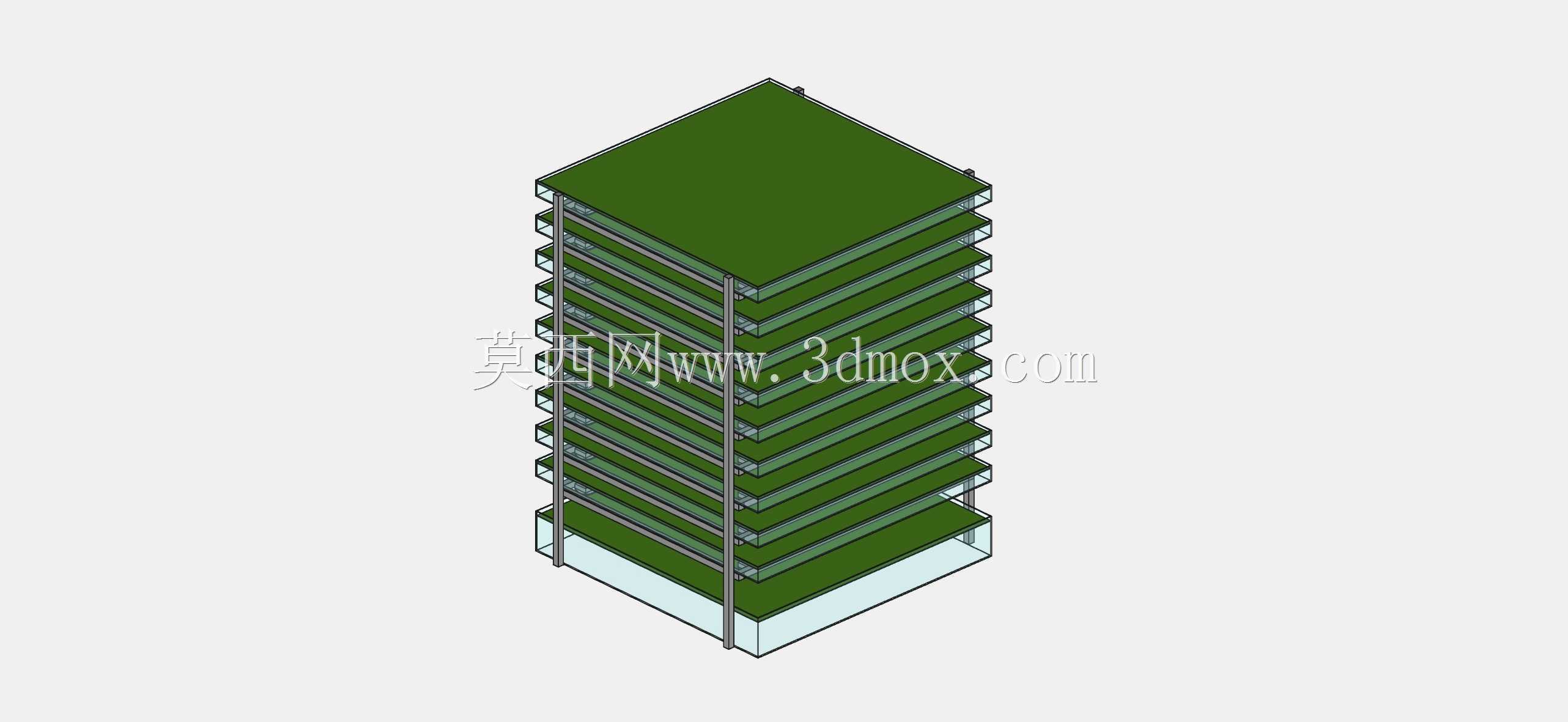

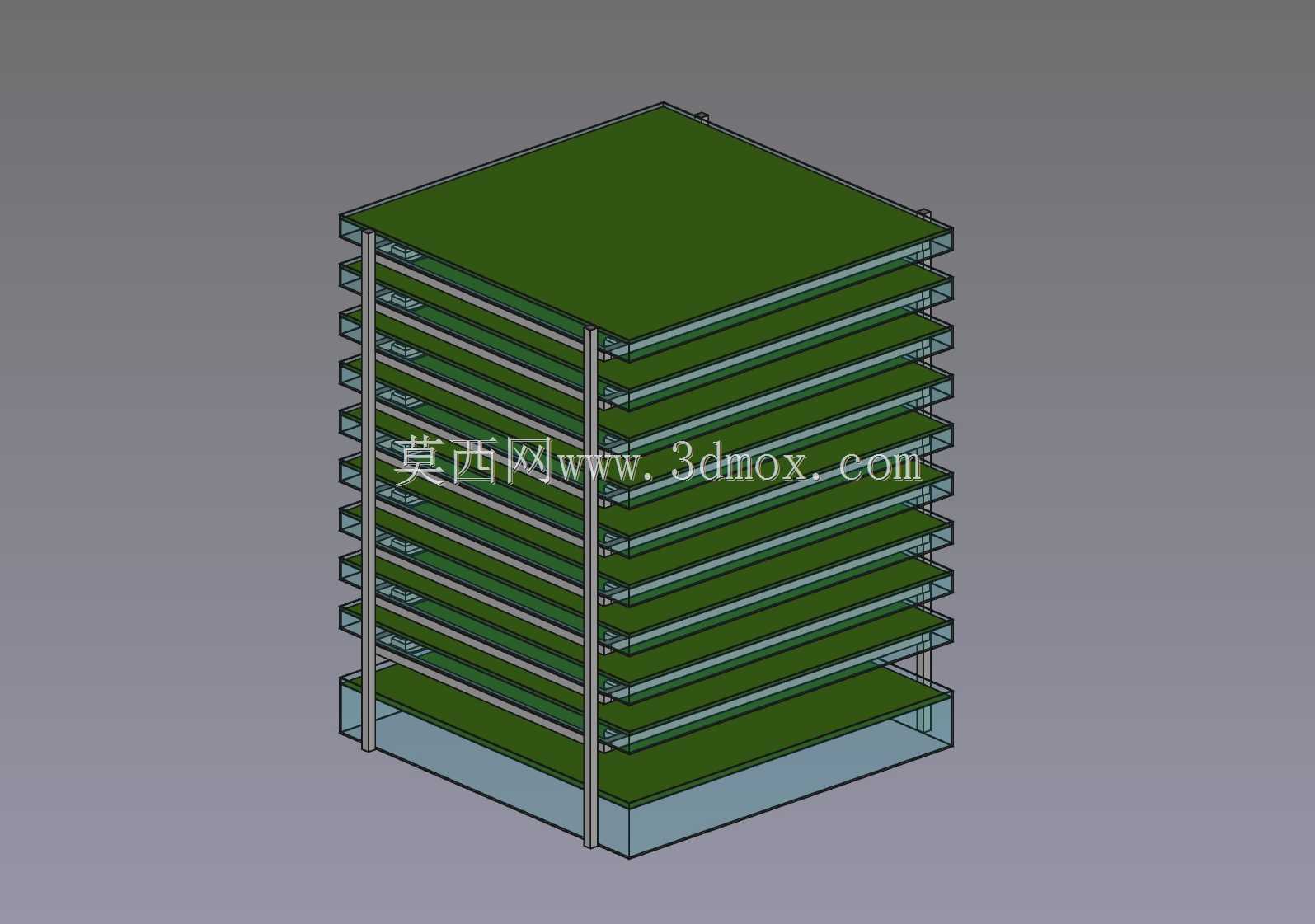

　　这套多层垂直式共生生物过滤水培装置，面向池塘循环水净化、生态养殖尾水处理、小型景观水体维护以及水生植物栽培场景，核心作用是把水体中的悬浮杂质、富营养物质通过植物根系与生物膜协同作用完成降解吸收，在不依赖大规模化学药剂投加的条件下，维持水体透明度与水质稳定。装置整体采用分层堆叠的框架式布局，底部设置透明承托水箱，向上依次排布多层植物栽培承载板，四周由竖向支撑立柱贯穿固定，所有层板之间预留均匀的过水与通风间隙，既保证水流可以逐层漫流、与植物根系充分接触，也让空气能够在层间自然流通，为根系好氧微生物提供充足溶氧。

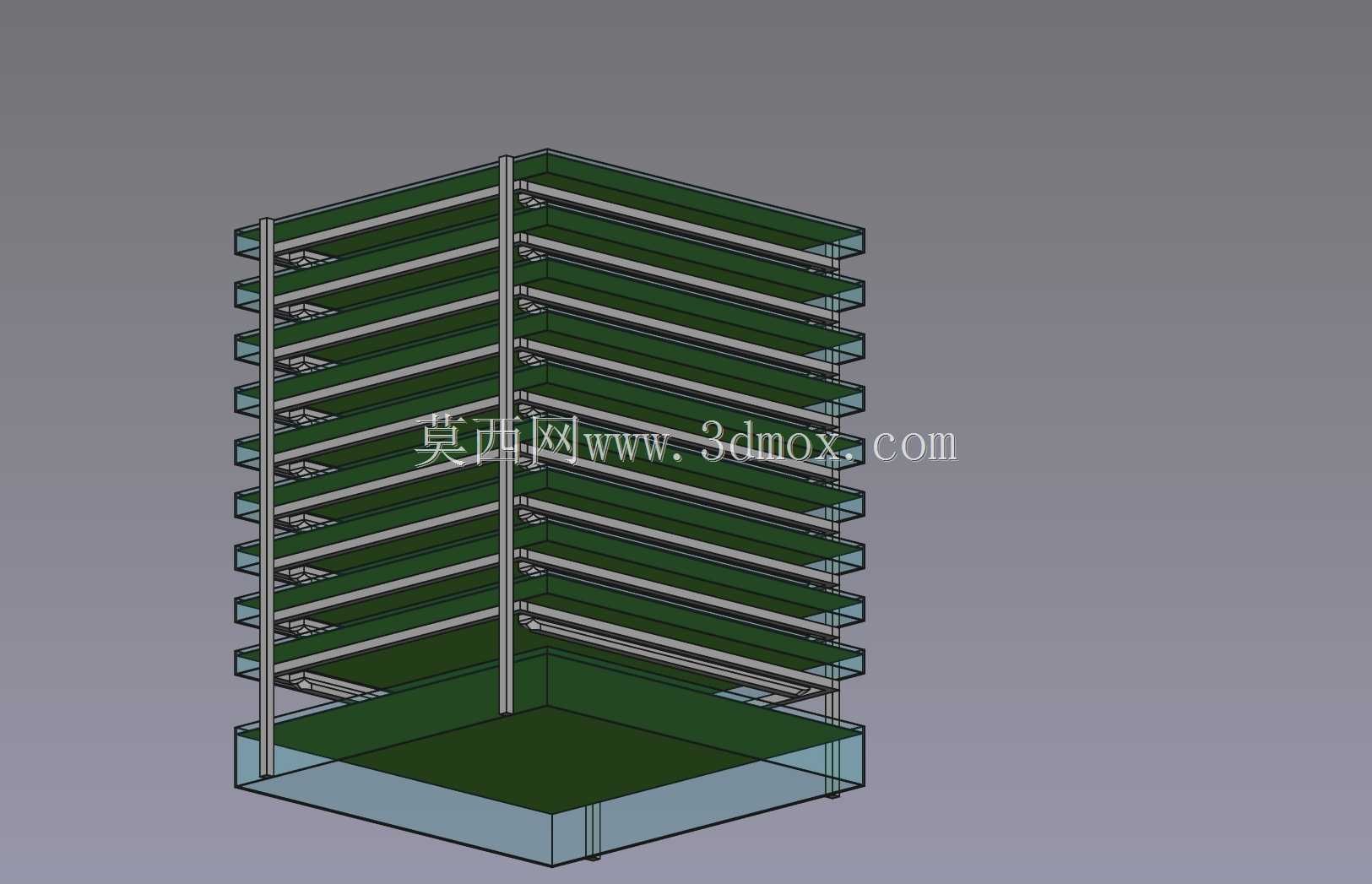

　　从现场安装边界来看，整套装置的占地投影控制在1.8米×1.8米的正方形范围内，底部水箱的有效生长面积可达32平方米，这个面积指标是把所有层板的栽培面展开累计得到的，在极小的地面占用下放大了植物附着与过滤接触面积，非常适合场地紧张的庭院池塘、室内水产养殖车间或者都市农业展示区使用。设计阶段没有采用传统平铺式过滤池的大占地思路，而是顺着垂直方向拓展处理面积，竖向立柱选用刚性型材，承担所有层板、水箱以及满载水和植物后的总载荷，层板边缘做翻边限位，避免栽培基质或者浮萍在水流波动时滑落，底部水箱采用透明亚克力类材质，一方面可以直接观察箱内水位、沉积物累积情况，另一方面也能让运维人员快速判断是否需要排空清理，不用额外开孔加装液位视窗。

　　实际运行时，待处理的池塘水从底层或者上层接入，在层间以缓慢的跌水或者漫流方式经过每一层栽培面，浮萍和水生植物的根系会穿透层板预留的孔隙伸入水流中，根系表面附着的硝化细菌、反硝化菌群会把水体里的氨氮、亚硝酸盐转化为可被植物吸收的硝酸盐，磷元素以及部分有机碎屑则直接被植物根系拦截、吸附，作为水生植物生长的养分，经过逐层净化后的水最终回流到池塘或者养殖池，形成闭环的生态过滤循环。和常规的机械过滤砂缸相比，这套装置没有需要频繁更换的过滤滤芯，也不存在反冲洗大量排水的问题，植物定期收割就可以把吸收的营养盐从水系统中移除，运维成本更低，同时垂直排布的绿色植物层本身也具备景观展示效果，可以作为生态科普、鱼菜共生项目的展示单元。

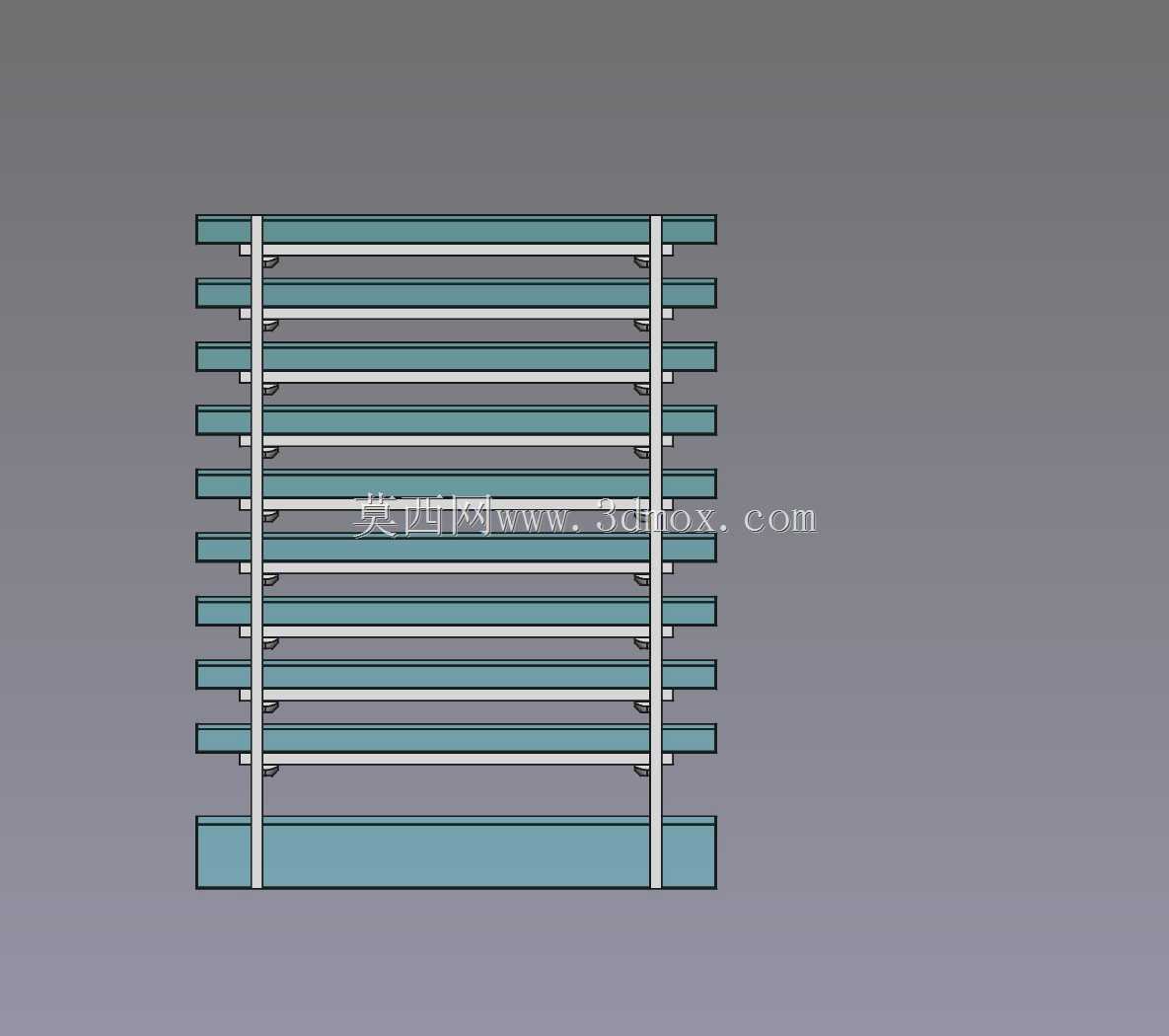

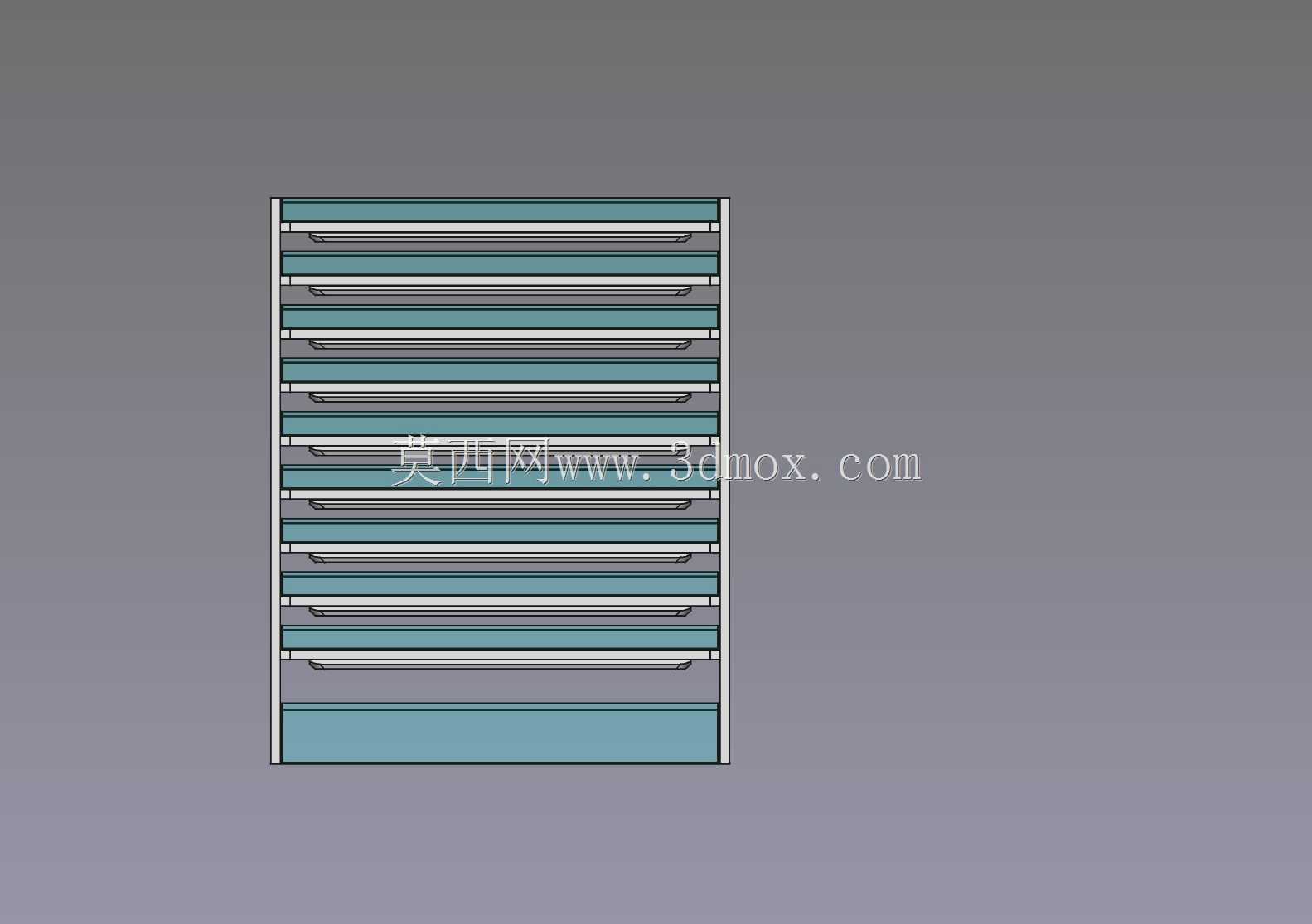

　　结构建模过程中，需要重点校核竖向支撑的长细比，多层满载后整体重心偏高，四根立柱的底部要和基础地面做可靠固定，避免侧向水流或者人员触碰引发倾覆；层板之间的间距经过权衡，间距过小会限制植物向上生长的空间、也会阻碍层间空气流通，间距过大则会浪费竖向空间、降低单位占地的处理面积，最终的层间距设置兼顾了浮萍类浮水植物和挺水水生植物的生长高度，顶部盖板做遮光处理，避免阳光直射下层水流引发藻类大量滋生，和栽培的目标浮萍形成生态位区分。管路接口预留了标准化的进水、出水以及排污接口，现场只需要对接循环水泵的管路即可投入使用，模块化的层板设计也支持根据处理水量的需求增减层数，适配不同面积池塘的过滤负荷。
