吊舱舱体进气净化空气滤芯结构

　　该结构对应吊舱环境下使用的筒式空气过滤元件，主要承担进气通路中的颗粒拦截与气流整流任务。吊舱内部空间紧凑，设备运行时需要持续引入外部空气进行通风、冷却或补气，而野外、车载、机载及临时部署场景中空气往往夹带沙尘、粉尘、纤维碎屑和悬浮颗粒。若未经处理直接进入舱内，颗粒会在散热翅片、电气间隙、精密机构和传感器表面沉积，轻则降低换热效率，重则造成卡滞、磨损或绝缘下降。该滤芯以圆柱外形布置在进气路径上，利用周向大面积褶皱滤材增加有效过滤面积，使气流能够从外侧径向进入，再由端部或中心通路导出，在有限安装长度内获得较稳定的通流能力。

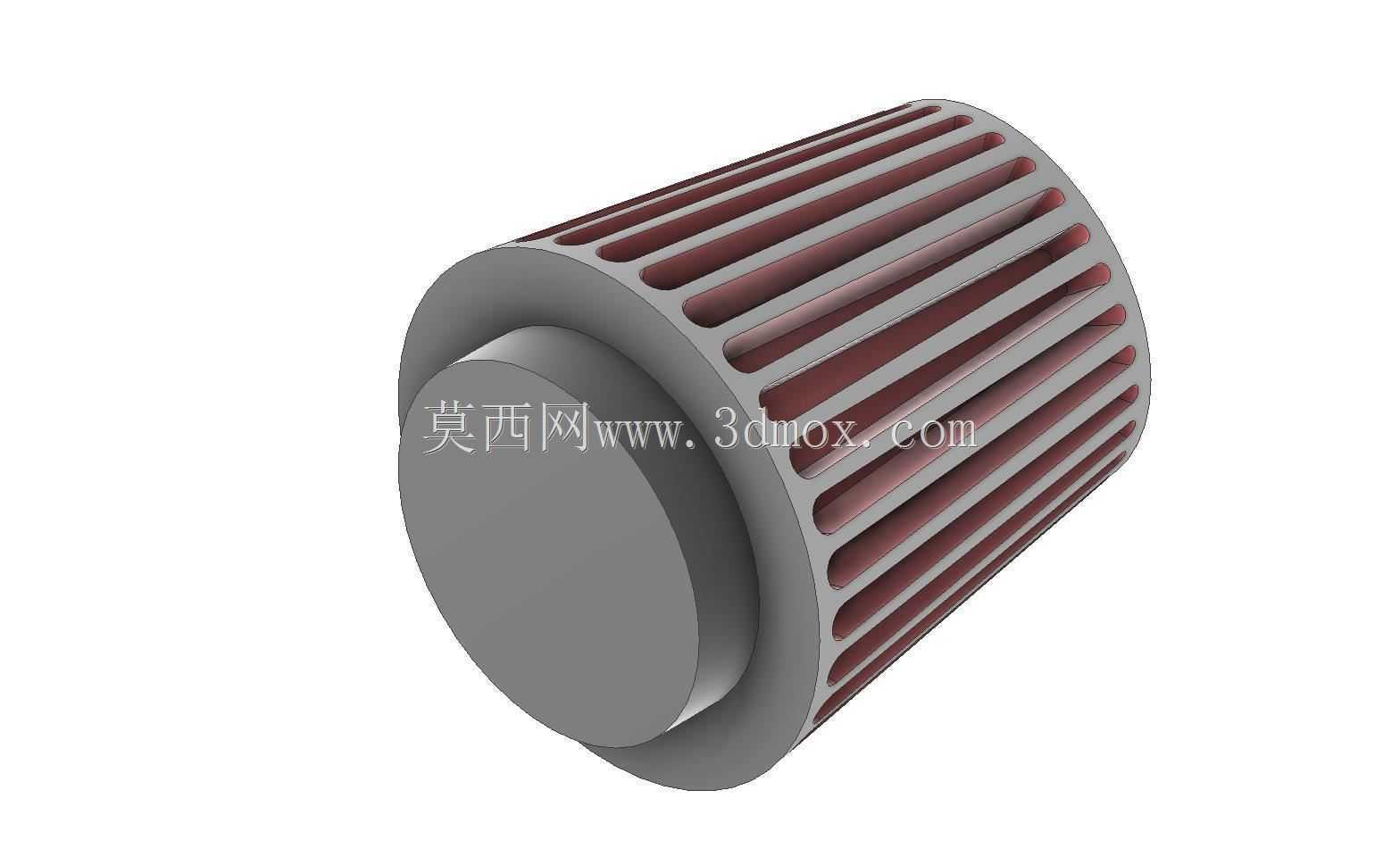

　　从外形看，产品采用两端封闭限位、筒体周向进风的布置方式。外侧滤材沿轴向形成连续褶棱，褶峰与褶谷规则排列，既提高滤材展开面积，也使灰尘主要沉积在外表面，便于维护时吹扫或更换。端部设置较厚的环形端盖和中心圆形封板，端盖轮廓与滤筒外径形成连续边界，可在装入过滤器壳体或安装座时承担轴向定位和密封压紧作用。中心封板并非简单装饰结构，它将滤芯一端封闭，迫使气流经过滤材而不是从端部短路，同时在搬运、拆装和受压差作用时保持筒体形状稳定。

　　建模时需要重点处理滤褶的空间关系。褶皱并非平面薄片，而是沿圆周方向连续起伏的薄壁结构，相邻褶棱之间保持近似均等的节距，端部与端盖结合处应体现嵌装或粘接边界。若仅以光滑圆柱代替，会丢失过滤面积、迎风方向和维护识别特征；若褶棱数量、深度或圆角处理不当，又会使模型显得生硬。实际结构中，滤材根部和峰部通常带有小半径过渡，以避免折叠处应力集中，也有利于粉尘在褶间形成均匀尘饼。端盖与滤材之间的台阶、圆角和同轴关系需要保留，因为这些特征直接影响装配时的贴合面和压紧量。

　　安装边界方面，这类滤芯通常依靠外径、端盖端面和中心轴线确定位置。筒体外径是与壳体密封圈或压盖配合的关键尺寸，轴向长度决定滤芯能否完全落入安装腔，端部圆形封板的直径则影响端盖压紧范围。设计选型时不能只看名义流量，还要核对滤芯周围是否预留足够的进气空间。若外壁紧贴壳体壁面，部分褶槽会被遮挡，实际有效过滤面积下降；若轴向压紧不足，运行振动可能使滤芯移位，造成未过滤空气旁通；若压得过紧，则可能使端盖变形或滤褶端部受损。

　　在吊舱应用中，空气过滤器往往工作在振动、温度变化和间歇性大流量条件下。滤芯的褶皱方向沿筒体轴向布置，有利于在横向振动时保持褶间通道开放，减少相邻滤面大面积贴合。筒体两端的刚性端盖提供支撑，使滤材不必单独承受安装力。气流从粗糙外侧穿过滤层后，颗粒被截留在外表面，洁净空气进入内部空腔并流向用气端。随着积尘增加，滤芯前后压差逐步上升，维护人员可根据压差、运行时长或目视污染程度决定吹扫、更换周期。

　　结构设计思路上，该产品没有复杂运动部件，核心在于在规定体积内平衡过滤面积、流阻、强度和更换便利性。圆柱形态适合圆形管道和筒状壳体，周向褶皱能够充分利用环向空间；端部封板与环形端盖形成明确的安装基准；红棕色滤材与灰色端盖在外观上区分功能区域，也便于在三维装配中识别介质与支撑件。对于设备总体布置而言，滤芯周围应留出拆装直线空间，避免管路、支架或电气元件遮挡抽出方向；与滤芯对接的壳体宜设置导向倒角，使更换时端盖能顺利进入密封位。

　　在三维工程应用中，该模型可用于吊舱进气系统干涉检查、维护空间评估、过滤舱布局和教学演示。建模时应保证圆柱轴线、端盖同轴度、褶棱圆周阵列和端部封盖关系清晰；用于装配校核时，还应在滤芯外径与壳体之间保留合理间隙，在端面压紧区体现密封件占用空间。虽然该件属于易损过滤元件，但其尺寸链并不简单：外径影响密封，长度影响压盖行程，褶皱深度影响有效面积，端盖形状影响搬运与定位。把这些边界表达准确，才能让总体设计、采购选型和现场维护之间形成一致的工程依据。
