抽拉式房屋造型猫砂盆结构设计

　　该模型呈现的是一款面向家庭、宠物店、宠物寄养空间使用的封闭式猫砂盆结构，整体采用小房屋外形进行包覆，将猫如厕区域、猫砂容纳区域和清洁维护区域整合在一个独立箱体内。与开放式猫砂盆相比，这种带顶盖和侧入口的结构能够减少猫砂被猫爪带出的范围，同时对异味扩散和视觉遮挡有明显改善，适合放置在客厅、阳台、卫生间边角或宠物店护理区。

　　从结构组成看，产品主要由坡屋顶式上盖、两侧围护板、前端入口板、内部猫砂承载托盘以及底部抽拉清洁盘构成。上盖采用双坡屋面形式，既形成较高的内部空间，也让外观更接近宠物小屋，弱化清洁用品在居住环境中的突兀感。围护板围合出相对封闭的使用腔，猫从前端拱形洞口进入，内部可放置猫砂盆或直接形成砂区。前端板上设置有若干小孔，可作为通风孔或装饰孔，帮助箱体内空气缓慢流通，避免完全封闭造成异味集中。

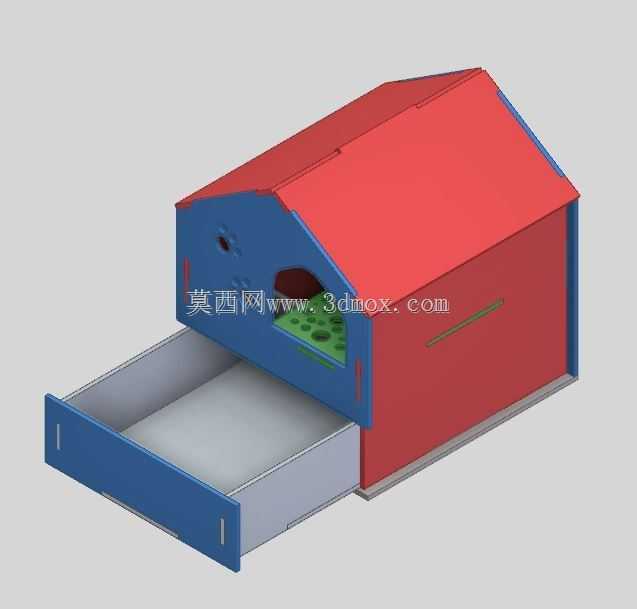

　　抽拉盘是该设计中维护频率最高的部分。模型中底部托盘沿箱体前侧水平抽出，托盘带有围边，可承接散落猫砂、尿液结晶或清理时掉落的砂粒。托盘与箱体之间采用抽屉式配合，设计时需要控制两侧导向间隙，过紧会造成抽拉卡滞，过松则容易出现托盘下垂或推入后位置偏移。实际工程中可在箱体下部设置折弯边、滑轨或耐磨条，使托盘在满载猫砂和受侧向踩踏时仍能保持直线运动。托盘前立面较高，抽出清理时可减少砂粒从前缘洒落，推入后又与外壳形成连续外观面。

　　内部空间布置需要兼顾猫的转身、站立和刨砂动作。房屋式顶盖提供了比平顶封闭盆更好的上部余量，侧入口位置不宜过低，否则猫进入时背部会摩擦入口边缘；也不宜过大，否则挡砂和隔味效果下降。入口边缘应做圆角或翻边处理，避免薄板边缘直接暴露。对于钣金或板材折弯方案，外围板件可通过折弯、螺钉或卡扣连接，装配后形成稳定盒体；若采用塑料注塑，则需要重点考虑壁厚均匀、拔模斜度、加强筋分布以及顶盖与下箱体的定位扣合。

　　外形尺寸方面，这类产品的边界由猫体尺寸和猫砂盆标准尺寸共同决定。箱体长度需保证猫在内部能够完全进入并转身，宽度方向要容纳砂盆和两侧挡砂边，高度方向则需在入口高度、内部站立高度和屋顶造型之间平衡。放置时背面可靠墙，前方必须保留抽拉盘完全拉出的维护距离，侧方也应留出一定空间，便于猫进出和人员搬动。若在宠物店多只猫交替使用，还应加大底盘容积并提高通风能力，同时保证底部结构能够承受频繁抽拉和清洁消毒。

　　建模时应重点表达外壳板件的折弯关系、屋顶拼缝、入口开孔、托盘围边和抽拉导向区域。板件之间的连接位置不能只做视觉贴合，需要预留紧固件、卡扣或焊接边的实际结构。托盘底面应考虑轻微加强或设置加强筋，防止装满猫砂后中部变形。顶盖若设计为可掀开形式，还需增加铰链或定位凸边；若固定安装，则应保证上盖与侧板装配后无明显错缝。整体结构不复杂，但对人机维护细节、宠物使用体验和板件可制造性要求较高，适合作为宠物清洁用品结构设计、钣金箱体练习和小型封闭式收纳设备方案参考。
