立式带轮传动可调脚轮支撑机架

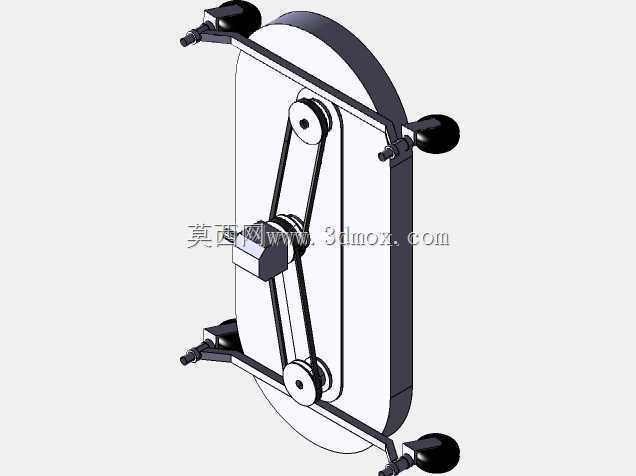

　　该结构面向需要在车间内部频繁移位、就位后又要求稳定支撑的轻型工艺装备，常见于小型乳化、分散、搅拌类设备的移动底座设计。整机采用立式窄长布置，主体轮廓由一块竖立的矩形承载板构成，板厚方向留出安装空间，正面布置带轮与传动杆件，四角向外伸出支撑臂，臂端安装带黑色球形手柄的调节件和小型脚轮，使设备既能沿地面推移，也能在工作位置通过旋调支撑件限制晃动。

　　从实际用途看，这类机架并不承担大型重载，而是服务于小批量生产、实验室工艺验证或产线旁辅助工位。设备顶部和下部的轮系用于传递动力，中间轴段可连接工作头，皮带绕经主、从动带轮，并通过张紧轮保持合理包角。传动路线清晰，拆装时不需要拆解整个机架，只需松开外侧紧固件即可调整皮带位置。对于需要经常更换皮带、维护轴承或检查联轴器的场景，这种外露式布置比封闭箱体更便于观察运行状态，也降低了初期加工和装配难度。

　　设计上，承载板承担主要弯矩，四个角部支撑臂形成较宽的支撑边界。虽然机架本体窄而高，但脚轮和可调支撑点向外展开，有效增大了接地面，降低设备启停时的倾翻风险。上部两个黑色球形手柄位于操作者容易触及的高度，可用于锁紧、转向或微调支撑位置；下部对应位置设置脚轮，使推移时受力更均衡。支撑臂与立板之间采用紧固件连接，便于在三维阶段检查干涉，也方便后续根据现场地面情况更换不同高度的脚垫或脚轮。

　　带轮部分采用大小轮组合，大轮位于下部，小轮布置在上部，中间通过皮带形成减速或增速关系。皮带两侧设置张紧轮，轮体通过短轴固定在立板正面，位置靠近皮带松边，可减少皮带跳动。轴系设计预留了轴承、挡圈和锁紧件的装配空间，带轮端面与立板之间保持间隙，避免旋转件与固定板面摩擦。中部块状连接件用于安装工作轴或工艺执行部件，其外形方正，周边留出扳手空间，便于螺栓拧紧和后期拆卸。

　　外形尺寸方面，模型整体呈竖向布局，高度明显大于宽度，适合布置在通道较窄、设备需要靠边放置的区域。安装边界不仅要考虑立板本体投影，还应计入四角支撑臂、脚轮和手柄向外伸出的范围；推移转弯时，上部手柄和下部脚轮均可能成为最外轮廓点。就位后若调节支撑件着地，脚轮可处于减载状态，从而提高设备运行时的稳定性。若地面存在坡度或不平，应重点校核四个支撑点的接触情况，避免单个调节件悬空导致带轮轴系受附加扭载。

　　建模时需要关注运动件与固定件的分层：带轮、张紧轮、脚轮、手柄转轴应按独立装配关系处理，立板、支撑臂和连接块作为固定框架。皮带可按路径包覆关系建立，检查其与轮槽、张紧轮外缘以及中间杆件的间隙。对于结构工程师而言，该模型的价值不在于复杂曲面，而在于把移动、支撑、传动和维护空间集中在一个紧凑机架中，通过简单的板件、轴件和标准外购件实现可靠的工位设备布局。
