钢丝绳导向吊耳式起重滑轮结构

　　该滑轮结构主要服务于绞车牵引、起重吊装、索道牵引、船舶系泊以及工程机械卷扬系统中钢丝绳走向需要改变的工况。现场布置时，钢丝绳往往不能沿卷筒轴线方向直接进入受拉路径，若强行斜拉，绳股会在卷筒排绳区产生偏角摩擦，也会使吊钩或牵引点承受侧向分力。该类滑轮通过带槽轮体对钢丝绳进行约束，使绳索在进入和离开轮槽时保持稳定包角，从而把牵引力平顺地转向预定方向。

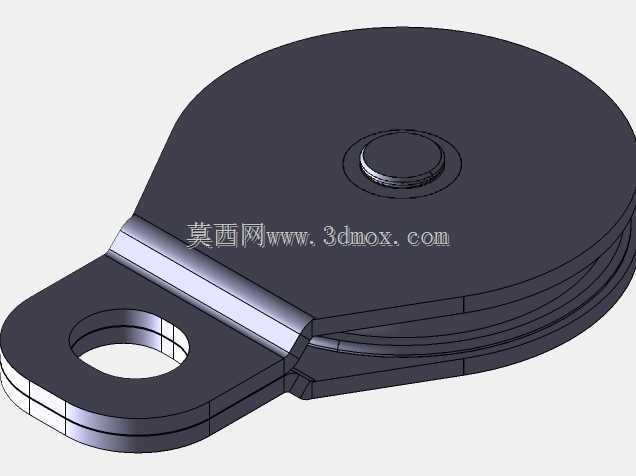

　　从结构组成看，模型由轮体、侧向夹板、中心销轴区域和端部吊耳构成。轮体外圆加工有多道圆弧槽型轮廓，槽底半径与常用钢丝绳直径相匹配，绳体进入槽内后两侧受到限位，不易在受拉瞬间跳出轮槽。轮盘主体采用较厚的盘形截面，中部设置凸台和同轴孔位，用于安装销轴、衬套或轴承；两侧夹板包覆轮缘外侧，既形成绳槽的侧向防护，也在滑轮承受径向载荷时承担连接和加强作用。端部延伸出的扁平吊耳带有圆形安装孔，可通过销轴与机架、支架、吊钩横梁或固定座连接，使整个滑轮成为一个可摆动的导向节点。

　　设计思路上，这类零件不能只按单个轮子的外观建模，而要把钢丝绳受力路径、销轴剪切、夹板夹持和吊耳拉断作为整体校核对象。钢丝绳在槽内承受拉力时，合力方向通常沿绳段夹角的角平分线作用于轮心，因此中心孔与吊耳孔之间的实体区域是主要传力路径。模型中吊耳与轮体侧板采用连续过渡，而非简单拼接薄板，目的就是降低孔边应力集中，避免重载牵引时在耳板根部产生裂纹。轮缘外侧的分层轮廓对应夹板、轮盘和绳槽边界，在三维结构中能够清楚表达装配关系，也便于后续工程图中剖切展示销轴、衬套和侧板厚度。

　　外形边界方面，滑轮最大轮廓由轮盘外径决定，轮盘外径直接影响钢丝绳弯曲半径。钢丝绳绕过滑轮时，若轮径过小，绳股内部钢丝会产生反复弯曲应力，寿命明显下降；因此轮槽底径通常需要根据绳索直径、工作级别和安全系数选取。端部吊耳向外伸出，使安装孔中心与轮心保持一定距离，该距离既要保证绳索摆动时不与固定支架干涉，也要控制滑轮整体外形，避免在紧凑绞车舱内占用过多空间。厚度方向上，轮盘、夹板和中部凸台形成阶梯状边界，安装时需在两侧预留销轴穿入、润滑维护和夹板锁紧空间。

　　实际使用中，该滑轮可固定在绞车机架前端作为偏拉导向轮，也可安装在吊臂端部、牵引锚点或移动式小车上。当钢丝绳从卷筒引出后经过轮槽转向，绳体在负载变化、启动冲击和制动回弹过程中仍被限制在槽内，减少跳绳、咬绳和相邻绳圈相互挤压的风险。吊耳孔允许滑轮随绳索合力方向小幅摆动，这种自适应能力对非固定角度牵引尤其重要；如果支架完全刚性约束轮体方向，钢丝绳可能在槽缘处产生边缘压迫，造成局部磨损。

　　建模时应重点保证轮槽截面、中心孔同轴度、吊耳孔位置和侧板包边关系。轮槽表面需要圆滑过渡，不能出现尖角或突变台阶，否则钢丝绳在高张力下会被局部压伤。中心凸台高度决定轴承或衬套的轴向定位，夹板与轮体之间应留出合理转动间隙，既不能过大致使绳体嵌入，也不能过小导致转动卡滞。吊耳孔周边可根据载荷情况增加加厚区，孔壁与销轴之间按转动副或固定副的实际装配关系设定配合。

　　在维护层面，该结构的磨损主要集中在绳槽底部、销轴孔和吊耳孔。绳槽因钢丝绳反复滚压会出现光亮压痕或局部凹陷，销轴孔在冲击载荷下可能扩孔，侧板若受跳绳撞击会产生变形。三维设计阶段把这些区域做成可识别的独立特征，有利于后期出图时标注热处理、表面硬度、圆角半径和配合公差，也便于备件测绘时快速判断磨损极限。整体结构紧凑、传力路径明确，适合作为卷扬牵引系统中的钢丝绳重定向部件使用。
