汽车发动机储能飞轮盘结构设计

　　该飞轮盘是内燃机动力输出端的核心储能构件，在整车动力系统中承担着平抑曲轴转速波动、储存做功冲程能量、为离合器提供安装基准面的多重作用，广泛适配乘用车手动变速器、小型工程机械柴油机、固定式发电机组动力单元等场景，是连接曲轴输出端与离合器从动盘的关键传动部件。

　　从实际装机工况来看，四冲程发动机仅做功冲程输出扭矩，其余三个冲程均消耗动能，曲轴输出转速存在周期性脉动，飞轮依靠自身大转动惯量，在做功冲程吸收多余动能，在排气、进气、压缩冲程释放储存的能量，将曲轴的转速波动控制在允许范围内，避免发动机怠速抖动、低速运转熄火，同时能够降低曲轴扭转振动幅度，延长曲轴轴瓦、正时齿轮等配套部件的疲劳寿命。对于匹配手动离合器的机型，飞轮的端面同时作为离合器主动摩擦面，需要保证端面平面度、表面粗糙度满足摩擦片贴合要求，起步时离合器从动盘与飞轮端面滑磨，飞轮自身的热容量也决定了频繁起步工况下的抗热衰退能力。

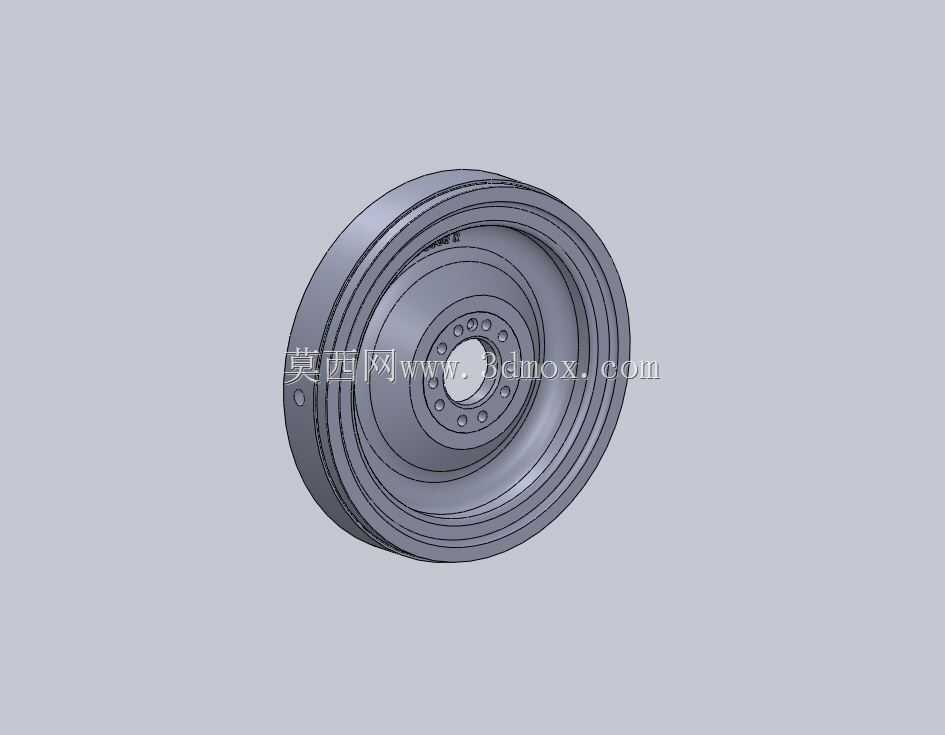

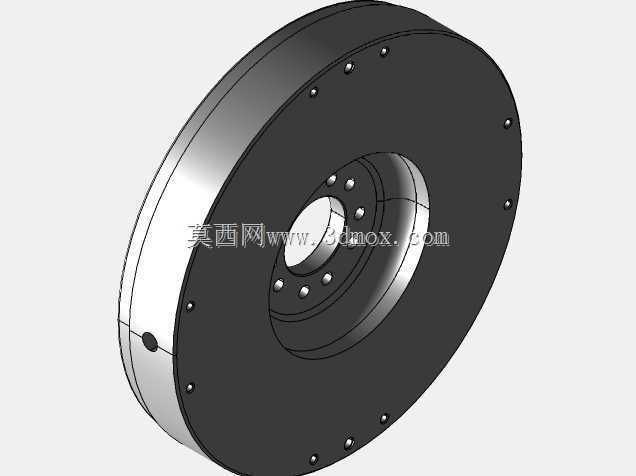

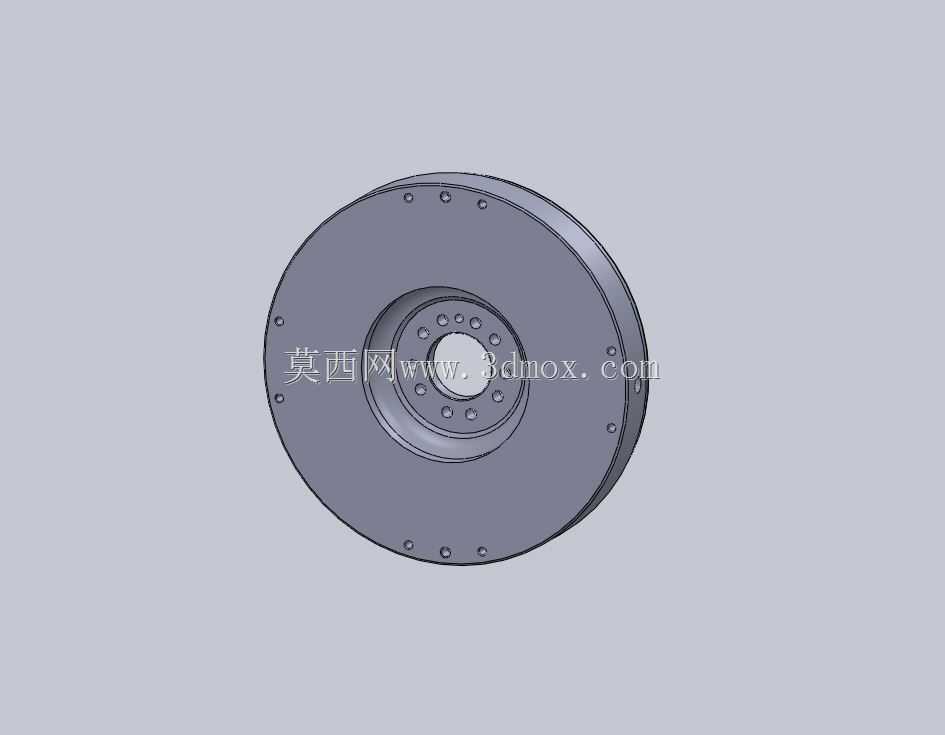

　　结构设计层面，该零件采用盘式回转构型，外缘设置加厚轮缘，在控制整体重量的前提下尽可能将质量分布在远离回转中心的区域，用最小的质量获得所需的转动惯量，兼顾储能效果与整机轻量化要求。中心区域布置与曲轴法兰对接的安装孔组，孔位沿圆周均布，同轴度公差需要严格控制，避免装配后飞轮动平衡超标，高速回转时产生附加离心载荷。中心孔周边预留定位止口，与曲轴输出端轴颈形成小间隙配合，保证装配时回转中心与曲轴主轴颈重合，消除安装偏心。盘体表面分布多道环形凹槽与加强筋结构，既可以提升盘体自身的刚性，避免离合器压装后盘面发生翘曲变形，也能够在铸件冷却过程中均衡壁厚，减少铸造内应力，防止零件加工后出现形变。靠近外缘的位置预留齿圈安装位，压装启动齿圈后，起动机驱动齿轮与齿圈啮合，带动曲轴旋转完成发动机启动，齿圈与飞轮本体采用过盈配合压装，部分机型会在齿圈压装后进行点焊防松，承受启动瞬间的冲击载荷。

　　安装边界方面，飞轮轴向一侧贴合曲轴后端法兰，通过高强度螺栓按规定扭矩对角紧固，螺栓的预紧力需要克服发动机做功时的交变扭矩，防止接合面出现相对滑移；另一侧端面作为离合器安装基准，离合器压盘总成通过螺栓固定在飞轮端面的螺纹孔上，从动盘夹在飞轮与压盘之间，轴向装配尺寸链需要保证离合器分离行程符合设计要求。飞轮的外径尺寸需要匹配离合器摩擦片的规格，外径过大会导致离合器包络尺寸超出变速箱壳体的安装空间，外径过小则会降低摩擦传动的扭矩容量，无法传递发动机的最大输出扭矩。轴向厚度需要兼顾转动惯量与机舱布置空间，同时要为曲轴后油封、防尘罩预留足够的间隙，避免运转过程中发生运动干涉。

　　建模过程中需要优先保证回转特征的同轴度，所有环形槽、安装孔、止口均以中心轴线为基准绘制草图，阵列孔采用圆周阵列方式生成，保证孔位角度均分。完成基础实体建模后，可通过软件的质量属性功能计算零件的实际转动惯量，对照发动机转速波动要求调整外缘厚度：若转动惯量不足，怠速转速波动率会超标，整车抖动明显；若转动惯量过大，则会导致发动机加速响应变慢，换挡时动力衔接拖沓，同时增加曲轴后端的附加载荷。建模完成后需要校验动平衡余量，对于铸造飞轮，通常会在盘体端面预留去重钻孔区域，实际生产时通过动平衡测试在指定位置钻削去除多余质量，将不平衡量控制在设计允许范围内。此外飞轮的摩擦面需要标注平面度、表面粗糙度以及端面跳动公差，装配后端面全跳动超差会导致离合器结合时抖动、摩擦片偏磨，大幅缩短离合器使用寿命。
