紧凑型城市水培种植管路支架结构

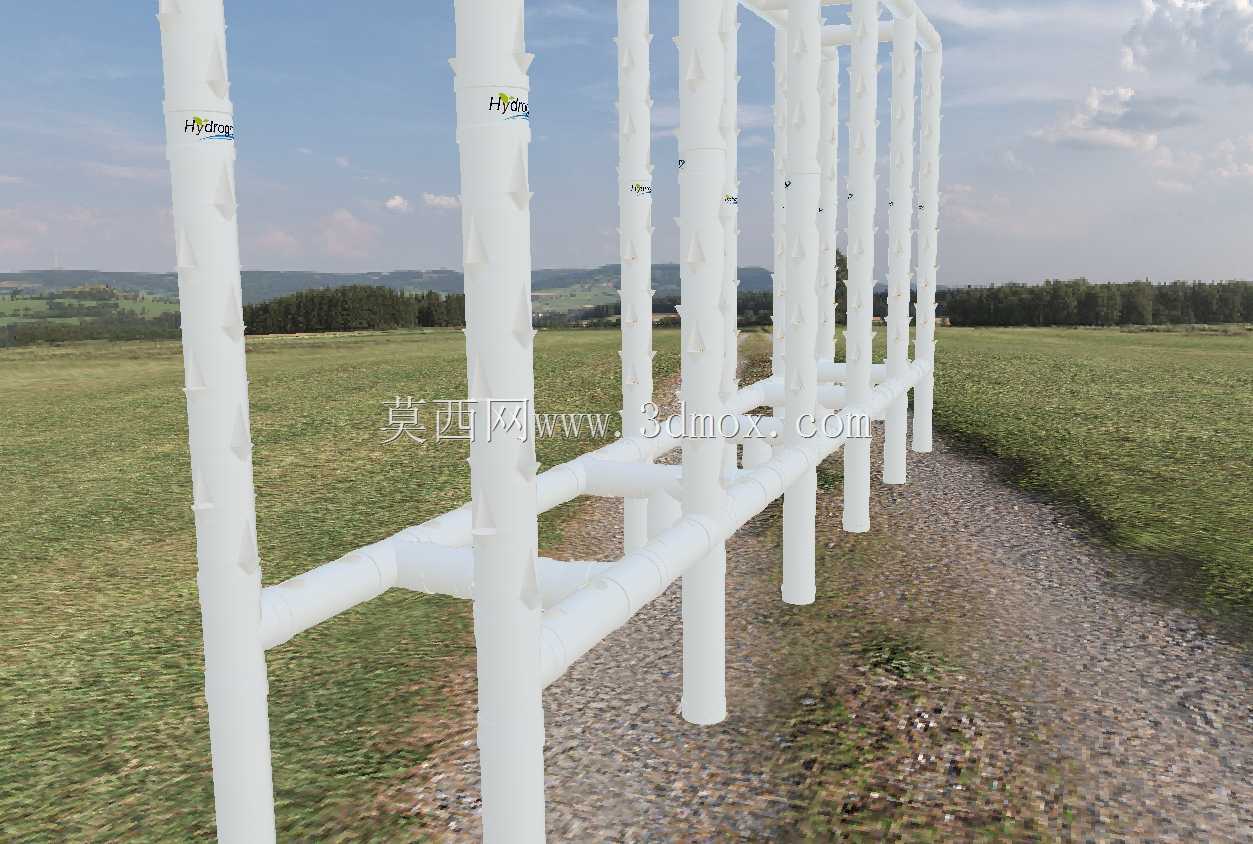

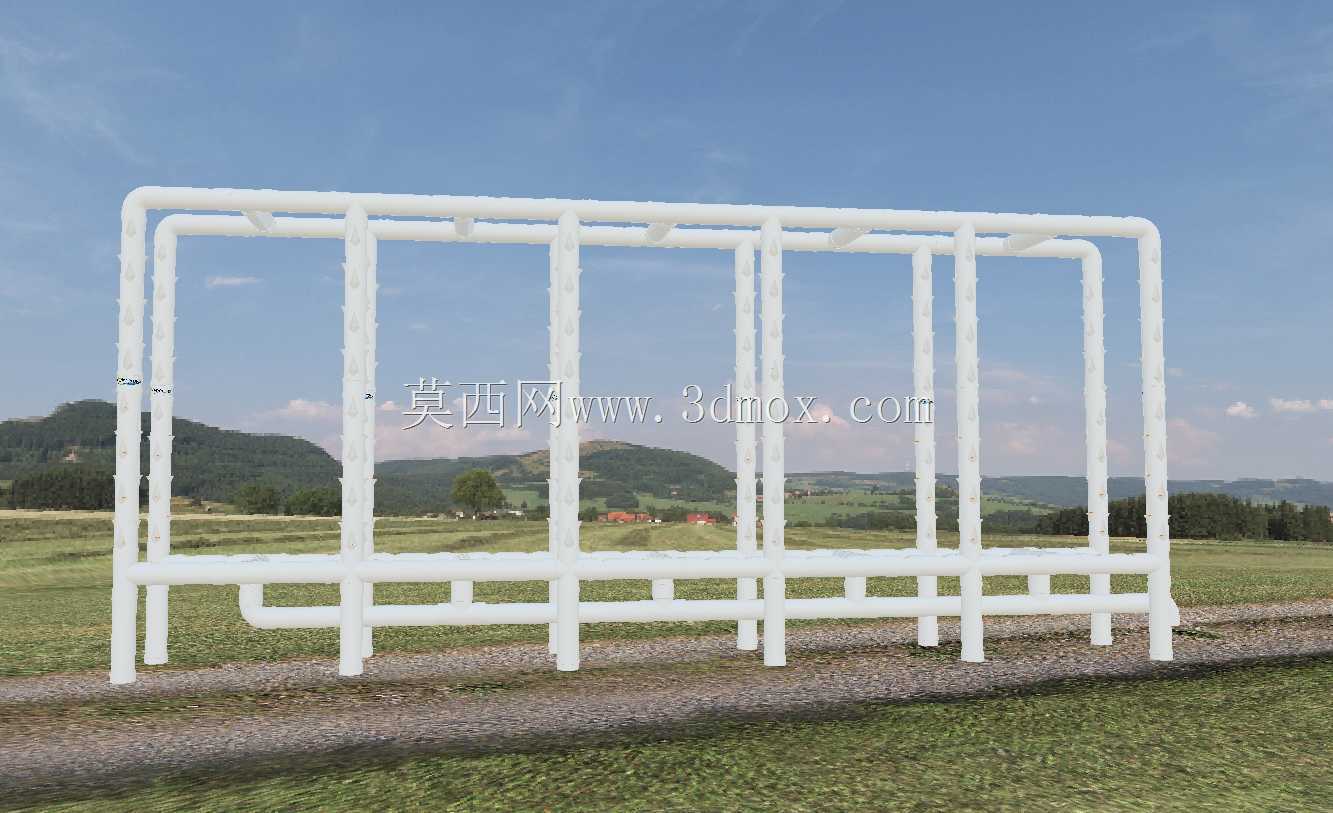

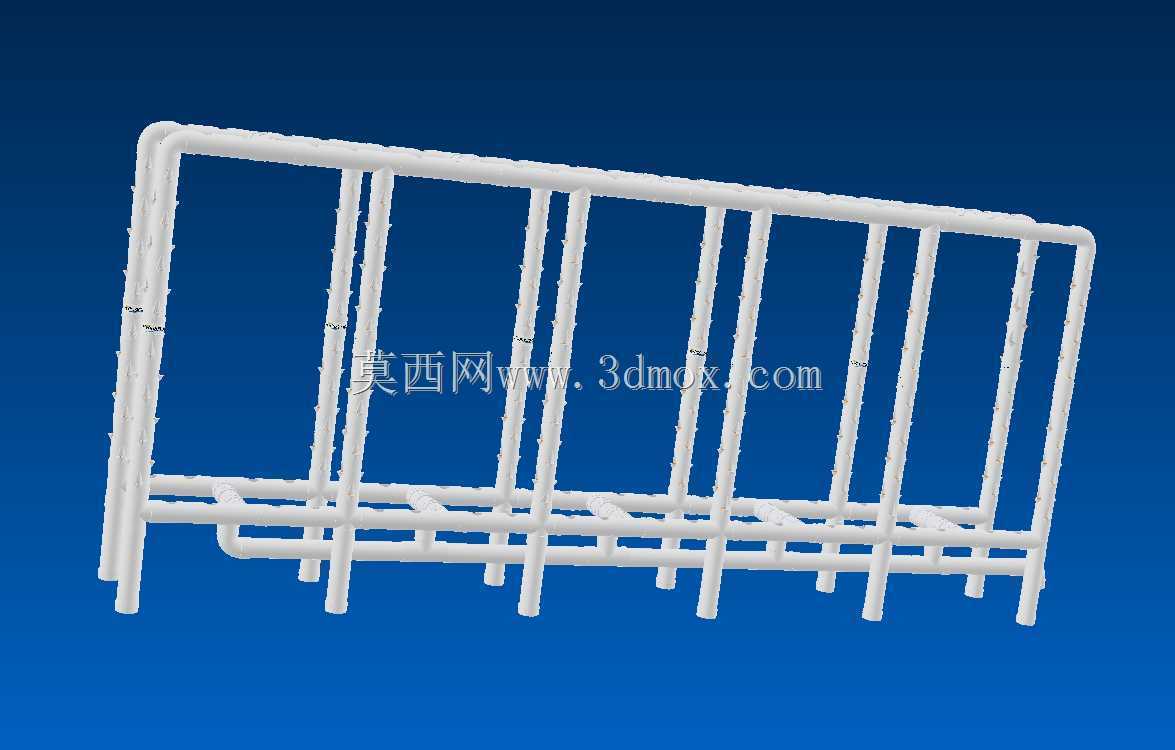

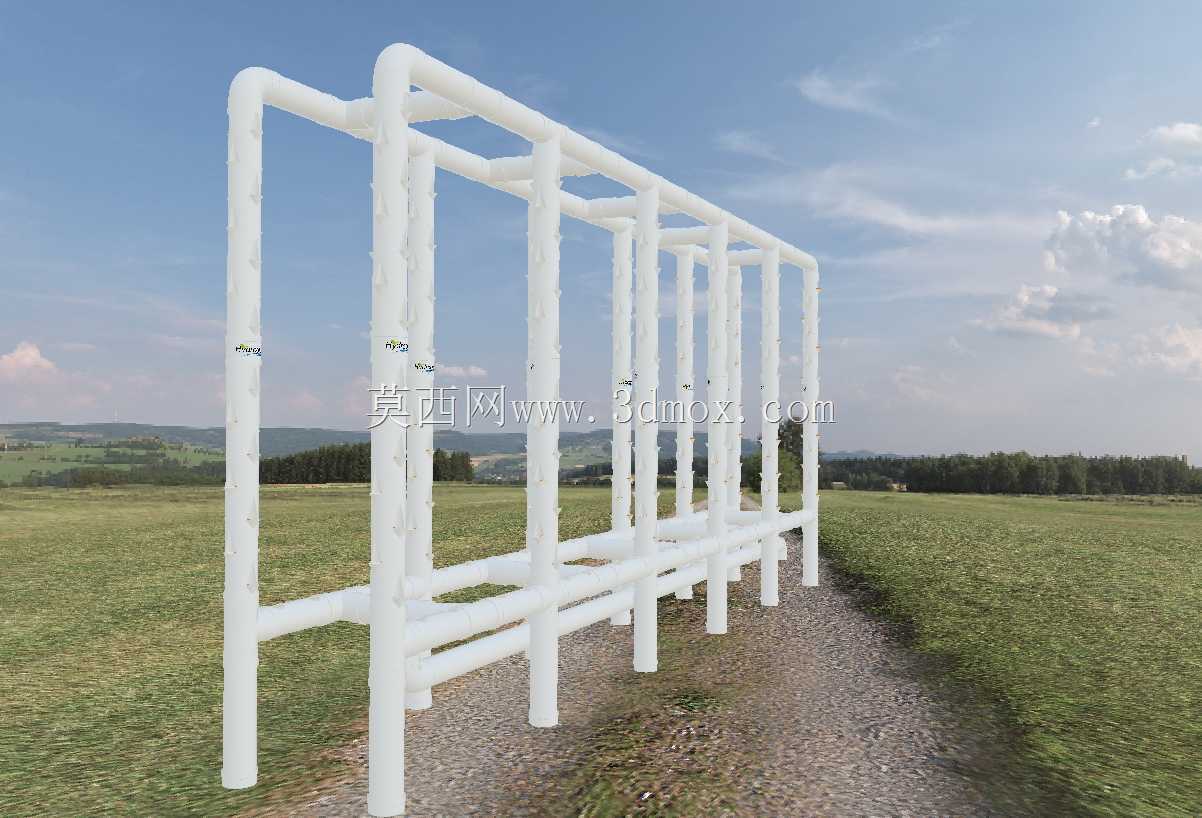

　　这套紧凑型城市农业水力农场结构，面向室内小面积种植、阳台栽培、社区微型农场以及教学实验场景，核心是把营养液循环、作物承载和空间利用整合到一套轻质管路框架中。整体外形呈长条形立式架体，主框架由白色PVC管材和标准管件拼接而成，顶部设置连续横向主管，两侧通过竖直立管形成支撑边界，底部再以横向管路和短支脚构成落地承载层。架体中间均匀布置多根竖直管，这些管件既承担结构支撑，也参与水路分配，使管路系统不再是附加件，而是和支架骨架合为一体。

　　从实际使用角度看，该装置适合在有限平面内布置多层或多列栽培槽。模型中预留了VGT插槽和NFT插槽的安装位置，NFT通道侧重浅层流动营养液，让作物根系在薄层水流中获得水分、养分和氧气；VGT结构则可配合相应栽培模块，形成更稳定的插装式种植单元。管路沿架体顶部和底部形成闭环或半闭环走向，营养液可通过外部泵组送入高位主管，再分配到各栽培槽，最终回流至储液容器。对于结构设计人员而言，这类装置的关键不只是把管子摆成架子，而是要让水流路径、支撑刚度、栽培槽间距和后期维护空间同时成立。

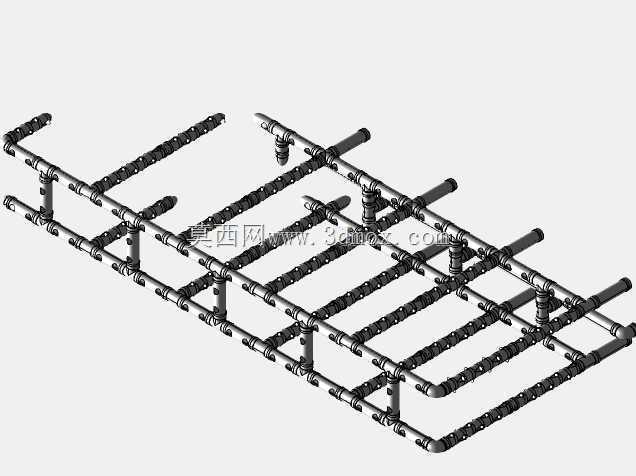

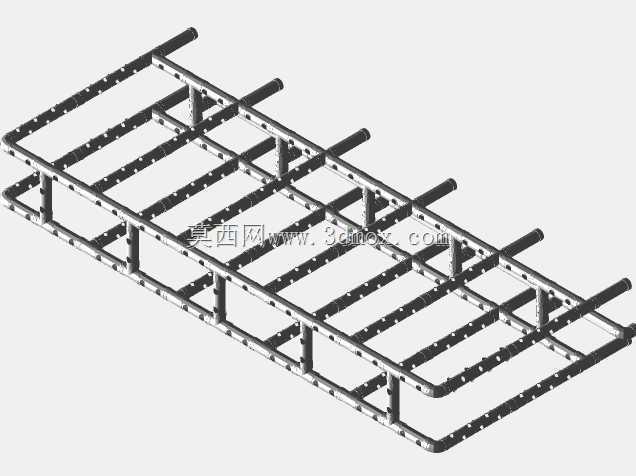

　　架体宽度方向由多组等距竖管划分，竖管间距直接决定栽培槽或种植面板的布置密度。间距过小会造成叶片通风不足、根系维护困难，间距过大则浪费室内有效种植面积。模型采用较规整的跨距布置，竖管从底梁延伸至顶梁，受力路径简洁：顶部横向管承受管路和槽体传来的竖向载荷，竖直管将载荷传递到底部横管，底梁再通过若干短支脚落到地面。由于PVC材料自重轻、耐水蚀、加工方便，适合潮湿环境长期使用，但在满载营养液和作物后，仍需关注架体侧向稳定性，尤其是长架在单侧操作或地面不平时的扭转趋势。

　　设计思路上，这套结构没有采用复杂金属焊接机架，而是利用标准PVC直通、弯头、三通和端盖进行模块化组合。这样做的优势在于零件来源通用、切割装配简单、后期改型成本低；设计者可根据场地长度增减中间竖管和栽培位，也可按作物高度调整顶梁与底梁之间的净空。管路接口位置需要保证粘接或锁紧后的密封可靠性，顶部供液管应避免出现局部高点造成气堵，回流管则应保持连续坡度，减少残液滞留。对于三维建模工作，管件中心线、插接深度和相邻槽体的干涉边界是重点，尤其是弯头回转区域、三通分支区域以及栽培槽插入位置，不能只按外观摆放，需要保留实际装配余量。

　　安装边界方面，落地支脚沿底部横向管路分散布置，支脚底端形成支撑面，适合放置在平整地坪、托盘或防水垫上。架体前后方向需要预留操作空间，用于播种、采收、观察根系和清理槽道；左右两端则应留出管路检修和泵阀连接位置。若在室内靠墙布置，后侧可减少维护通道，但前侧必须保证栽培槽可抽拉或可拆装。整体高度不宜只按作物株高确定，还应考虑营养液槽落差、照明灯具悬挂距离以及人员站立操作的舒适性。

　　在工程细化时，可在底梁与支脚连接处增加承重垫板，降低PVC点接触带来的下陷风险；在顶部主管与竖管交接处校核承插长度，避免长期受力后接口松脱；在水路末端设置排污或排空接口，便于换液和冲洗。若用于多层密植，还应结合补光灯重量、通风扇位置和营养液管流速复核架体稳定性。该结构以低成本、易复制和适应小空间为特点，适合作为城市农业设施、水培教学平台以及家庭种植系统的基础结构方案。
