工业传动滚子链条闭环装配结构

　　这套链传动结构在三维环境中按照实际装配关系完成闭环布置，链节依次首尾衔接，围绕两个链轮形成非对称的传动回路，主要用于需要在较长中心距下传递旋转运动和扭矩的机械设备中。与齿轮直接啮合相比，链传动不会因中心距增大而导致构件尺寸急剧增加，在输送线、农业机械、机床辅机、包装设备以及动力输出机构中都很常见；它能够在低速、重载、粉尘或润滑条件一般的工况下保持较稳定的传动能力，同时避免带传动容易打滑的问题。

　　从结构组成看，模型由内链节、外链节、销轴、套筒、滚子以及两端链轮共同构成。内链板与套筒过盈配合，外链板与销轴固定，滚子空套在套筒外侧，啮合时滚子与链轮齿槽接触，可将滑动接触转化为更有利的滚动接触，降低齿面磨损。每一个链节在建模时都保留了相对转动关系，整圈链条并非简单拉伸成固定几何体，而是沿链轮节圆和直线段轨迹连续排布，能够直观反映链条进入啮合、脱离啮合以及直线段张紧的状态。

　　设计这类传动件时，首先要确定的是链号、节距和链轮齿数。节距越大，单节承载能力越高，但运动不均匀性和冲击也会更明显；高速场合通常选用较小节距链条，重载低速场合则可选择较大节距或多排链。链轮齿数不宜过少，否则链节进入啮合时的转角变化增大，多边形效应明显，传动速度波动、噪声和动载荷都会加重；齿数过多又会在链条磨损后更容易发生跳齿。模型中两链轮尺寸不同，体现了减速或增速传动时的速比关系，围绕链轮包络段的链节随齿距逐节定位，直线段则保持节距连续。

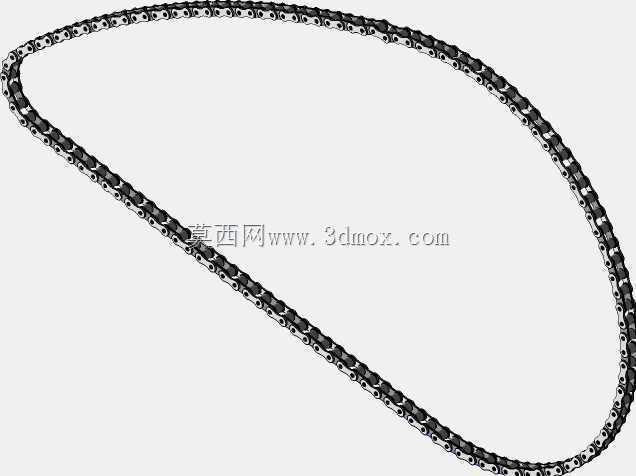

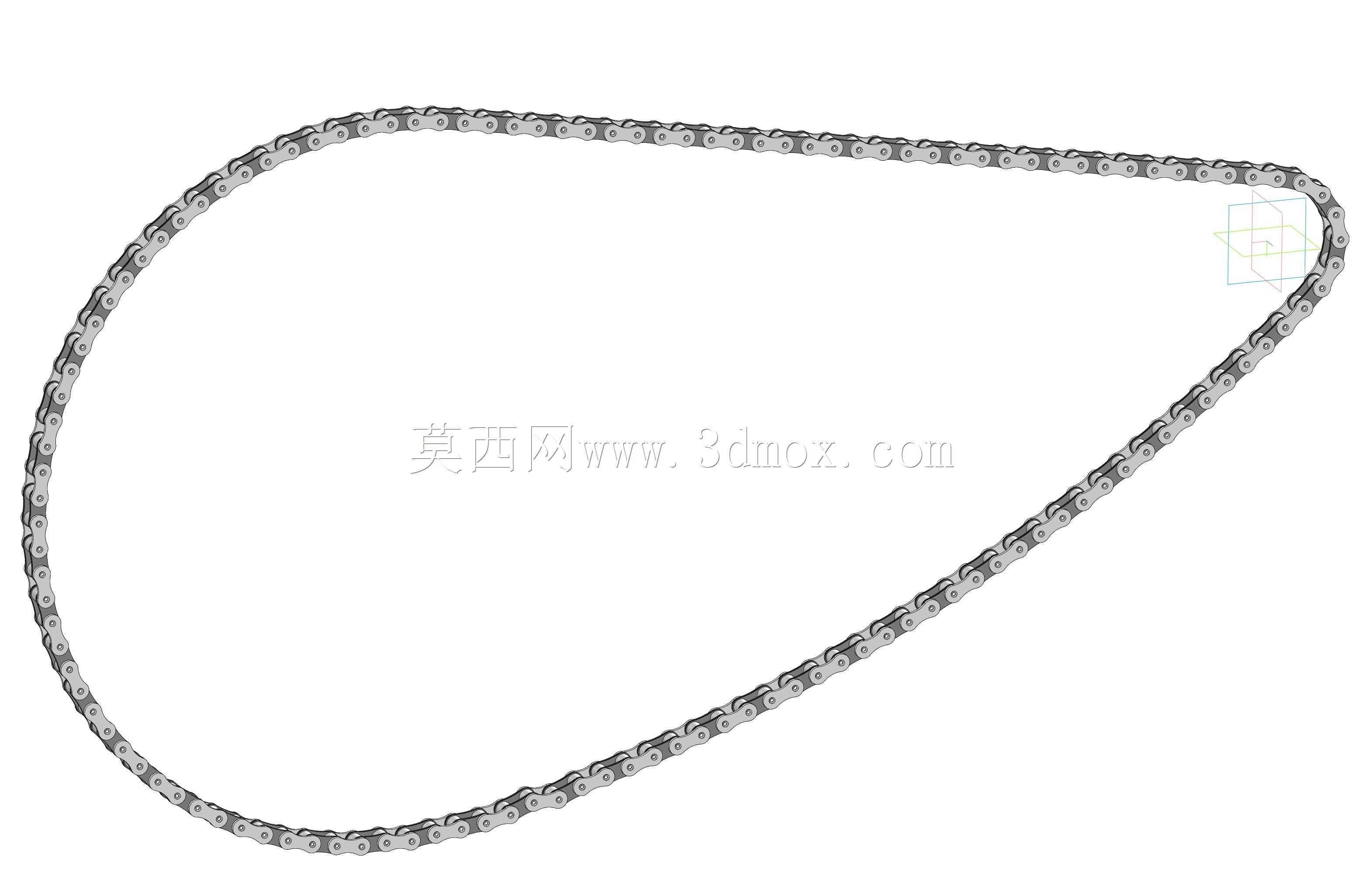

　　外形尺寸方面，闭环链条的占用边界不仅取决于链轮直径，还与两轮中心距、布置角度、张紧行程和周边护罩空间有关。图中链条回路一侧较长、另一侧较短，整体轮廓呈不规则封闭形态，设计时必须按最大外轮廓检查干涉，尤其要关注链节外侧与机架板、护罩、张紧轮、轴承座以及检修口之间的间隙。链条在受载后会产生松边垂度，若水平布置且中心距较长，应预留张紧调节位置；若垂直或倾斜布置，则要防止松边链条脱齿或与相邻部件摩擦。

　　安装边界上，链轮轴的平行度是关键因素。两轴不平行会使链条偏载，链板侧面与齿侧发生异常摩擦，严重时出现爬齿和脱链。链轮齿宽中心应位于同一平面内，轴向错位需要控制在链条允许范围内。链条接头处应便于装拆，通常在结构上预留链条拆装通道，避免后期维护时必须拆卸整个轴系。对于高速或人员可接近的设备，还应在链条外侧设置防护罩，防护罩不能紧贴链节运动轨迹，需留出链条跳动、磨损伸长和杂物堆积的空间。

　　从建模思路看，先建立标准链节的基本单元，再依据链轮齿形和节圆位置完成阵列与路径装配，能够保证每个链节之间的铰接关系清晰。链轮齿槽位置需与链条节距匹配，包角段链节中心应落在链轮节圆上；两段直线区的链条则按切线方向连接。这样处理后，模型既可用于结构干涉检查，也可用于演示链条运动轨迹、护罩设计和张紧机构布置。

　　在实际选型中，还要结合传递功率、小链轮转速、工况系数、润滑方式和预期寿命校核链条额定功率。链条磨损后节距伸长，当伸长量达到一定程度时，啮合点会向齿顶移动，因此张紧装置和可调节中心距十分重要。润滑孔、油嘴或护罩内油池位置也应在三维布局阶段提前考虑，避免结构完成后无法实施维护。该模型把链节、链轮和闭环回路完整表达出来，适合用于链传动方案校核、设备布局演示以及机械结构教学参考。
