六端口BSPP螺纹12V电动分流阀结构

　　在中小型工程机械、农用作业设备以及移动式液压站的流体回路设计中，多回路独立供压的需求一直存在，这类设备往往受限于安装空间，无法为每一个执行元件单独配置动力源，这时候集成式的电动分流阀就成了平衡成本、空间与功能的核心元件。这款六端口1/2BSPP规格的12V电动分流阀，就是针对移动液压场景开发的集成控制元件，适配12V车载供电体系，不需要额外配置升压模块就能直接接入设备的供电回路，大幅降低了现场布线的复杂度。

　　从实际应用场景来看，这类分流阀常被用在小型装载机的属具控制回路、环卫车辆的扫刷与举升联动回路、农用植保机械的喷杆姿态调整回路里，这些场景的共性是动力源只有单路液压输出，但需要同时给2-3组执行元件分配压力油，且不同执行元件的动作时机需要独立电控切换，不需要人工操作机械换向杆，能降低操作人员的操作强度，也能通过电控逻辑实现动作互锁，避免误操作带来的回路过载问题。

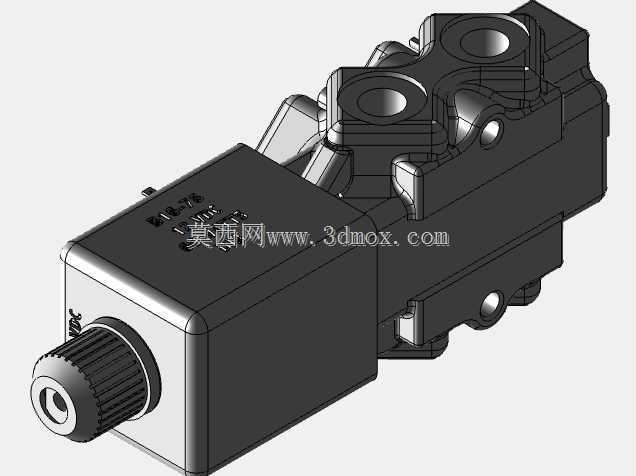

　　产品的功能特性上，这款分流阀采用电磁驱动的阀芯结构，通电后电磁线圈产生的磁推力推动阀芯位移，切换不同油路的通断状态，六组1/2BSPP内螺纹接口分为进油口、回油口以及四组工作油口，能够同时对接两组双作用液压缸或者四组单作用执行元件，接口采用通用的BSPP管螺纹标准，不需要额外加工过渡接头，直接匹配市面上常规的液压油管接头，降低了配件采购的适配成本。线圈部分标注的12VDC供电参数，适配绝大多数移动设备的车载直流供电体系，60W的额定功率能够保证阀芯在高背压工况下依然能可靠换向，不会出现卡滞或者换向不到位的问题。

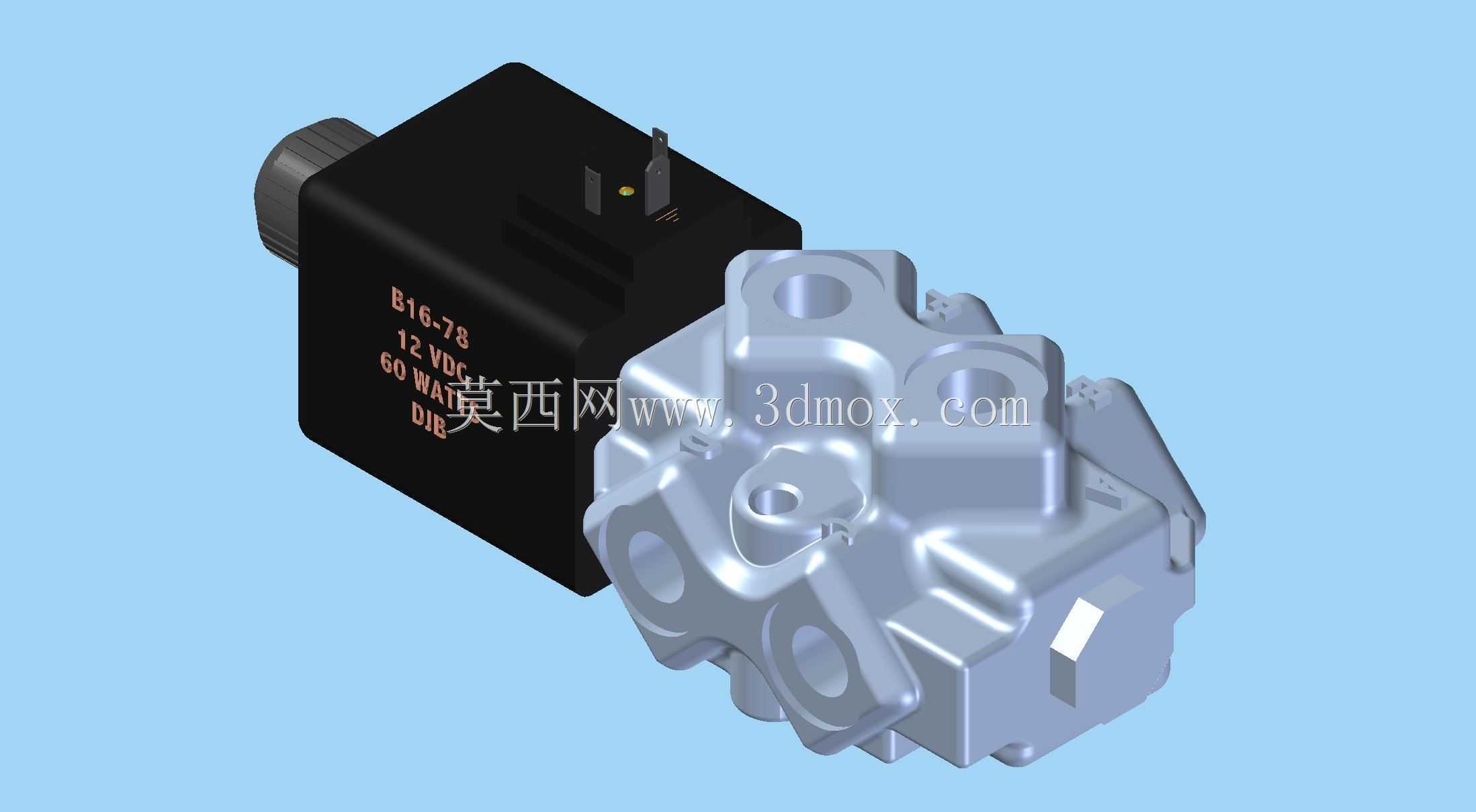

　　设计思路上，这款阀组采用了分体式集成结构，电磁驱动部分与阀块本体采用模块化拼接设计，线圈部分通过螺栓固定在阀块侧面，后期如果线圈出现烧损故障，不需要拆解整个阀块的油路，只需要拆卸固定螺栓就能快速更换线圈，大幅降低了现场维护的时间成本。阀块本体采用锻铝加工后做硬质阳极氧化处理，在保证油路耐压强度的同时，尽可能降低阀组整体重量，适配移动设备对部件重量的严苛要求，阀块内部的流道采用斜孔交叉加工工艺，尽可能减少流道的直角转折，降低油液在阀内的压力损失，减少系统发热。电磁线圈部分的外壳采用增强尼龙注塑封装，具备不错的防水防尘能力，能够适应户外作业时的扬尘、溅水工况，接线端采用插片式接线结构，接线时不需要焊接，直接压接端子就能完成接线，适合现场快速装配。

　　外形尺寸与安装边界方面，这款阀组的整体轮廓呈L型布局，电磁线圈部分为长方体结构，阀块部分为近似方形的多面体结构，线圈部分的轴向长度与阀块的边长接近，安装时需要在线圈尾部预留至少20mm的接线空间，避免接线端子与周边结构件产生干涉。阀块上的六个接口分布在三个相邻的安装面上，进油口与回油口布置在同一侧，工作油口布置在另外两个侧面，管路排布时可以根据设备的走线方向选择对应的接口，减少管路的弯折角度。阀块底部预留了两个贯通的安装孔，采用螺栓穿装的方式固定在设备的安装支架上，安装孔的间距符合常规液压阀的安装尺寸规范，能够直接替换同规格的手动分流阀，不需要重新加工安装支架，降低老设备改造的适配成本。需要注意的是，安装时线圈部分的接线端要尽可能朝下或者朝向侧面，避免积水顺着接线缝隙渗入线圈内部，造成绝缘失效，同时阀块的安装面要保证平面度，避免安装时螺栓锁紧力不均造成阀块变形，影响阀芯的滑动间隙，造成换向卡滞。

　　在实际选型匹配时，需要注意这款阀的额定流量与系统工作压力的匹配，1/2BSPP的接口通径对应的额定流量在40L/min以内，适合中小型液压回路使用，如果系统流量超过这个范围，会造成阀内节流损失过大，油液发热严重，同时阀芯受到的液动力会超过电磁线圈的推力，造成换向失败。另外这款阀的回油口需要直接接回油箱，不允许在回油路上加装截止阀或者其他节流元件，避免回油背压过高，推动阀芯误动作。在三维建模阶段，这款模型完整还原了阀组的所有外部接口尺寸、安装孔位置以及线圈部分的接线端子轮廓，结构设计人员在做设备布局时，可以直接调用这个模型进行装配干涉检查，提前预判管路走向与安装空间的问题，减少后期实物装配时的整改工作量。
