六端口3/8规格电控液压换向控制阀

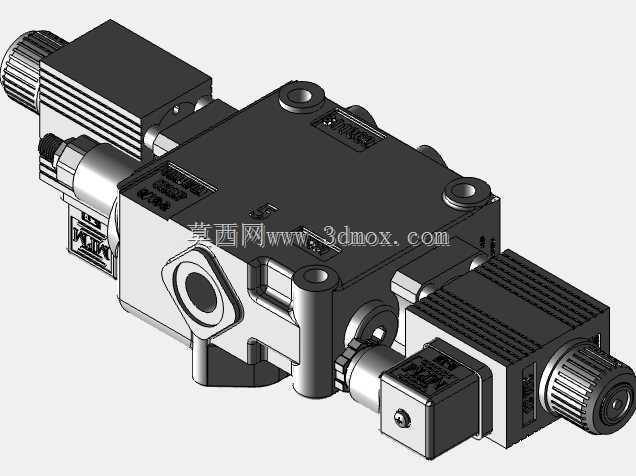

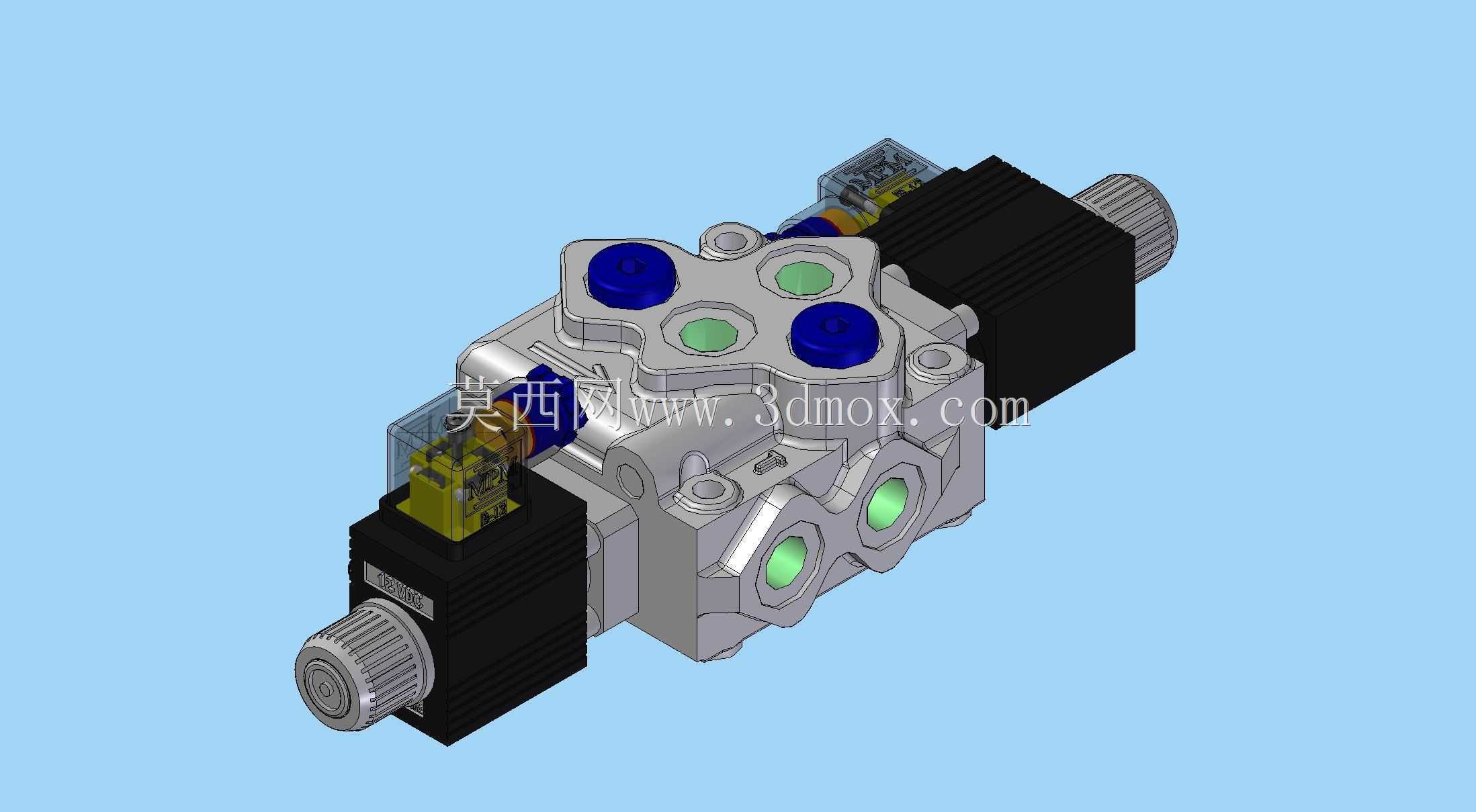

　　这款电控液压换向阀的设计，最初是面向中小型工程机械、农用机具的液压执行回路做的适配，常见于小型装载机、园林作业机械、小型起重设备的液压系统中，用来切换压力油的流向，控制油缸、液压马达这类执行元件的动作方向，相比手动换向阀，它可以通过电信号实现远程操控，不需要操作人员近距离扳动阀杆，在操作位分散、需要电控联动的设备上适配性更强。阀体采用整体式锻铝加工的结构，主油道通径对应3/8英寸的管路接口，六个端口分别对应压力油进油口、两个工作油口、回油口以及两组附加的控制油口，能够满足双作用执行元件的换向需求，同时附加油口可以外接过载补油阀、单向阀之类的辅助元件，不需要额外在管路上加装阀块，减少管路连接的泄漏点。两端配置的电磁铁采用湿式直流结构，

　　线圈部分和阀腔之间做了密封隔离，液压油可以进入电磁铁内腔对衔铁起到润滑和冷却作用，相比干式电磁铁，长时间连续通电工作的温升更低，不容易出现线圈烧蚀的问题，电磁铁的接线端做了标准的插装式接头，防护等级可以满足户外作业设备的溅水、粉尘环境使用要求，接线时不需要拆解电磁铁本体，直接对插配套的防水接头即可完成电气连接。设计过程中首先确定的是安装边界，阀体的底面做了标准的安装贴合面，预留了四个固定螺栓孔，孔位间距符合通用多路换向阀的安装尺寸，能够直接替换同规格的手动换向阀，不需要改动设备上的原有安装支架，降低设备改造成本；油口的排布采用同侧集中布局，进油、回油、工作油口都布置在阀体的同一侧平面，管路连接时所有油管可以从同一方向排布，

　　避免不同方向走管造成的管路干涉，也方便后期的管路维护。阀杆的换向行程做了限位设计，电磁铁得电时推动阀杆移动到设定位置，对应的油道完全导通，不会出现节流发热的问题，失电时阀杆在两端复位弹簧的作用下回到中位，中位机能采用闭心式结构，中位时进油口和回油口截止，执行元件的两个工作油口封闭，可以保持执行元件的位置固定，不会出现负载自行沉降的问题，适合用在有位置保持要求的起重、支撑类液压回路中。阀体内部的油道做了流道优化，拐角处采用圆弧过渡，减少液压油在阀内流动的压力损失，相比直角流道的结构，相同通径下的通流能力提升约15%，同时可以降低油液流动产生的噪音，在系统额定流量下工作时，阀内的压力损失控制在0.3MPa以内，不会造成过多的功率损耗。

　　密封件全部采用耐油丁腈橡胶材质，适配常规的矿物液压油工作介质，工作温度范围覆盖-20℃到80℃，能够满足大部分户外作业设备的环境温度要求，密封沟槽的尺寸按照液压阀密封标准设计，压缩量控制在合理范围，既不会因为压缩量过大造成密封件过早老化，也不会因为压缩量不足出现泄漏问题。在三维建模过程中，所有配合尺寸都按照液压元件的公差标准做了标注，阀杆和阀体孔的配合间隙控制在0.008-0.012mm之间，既保证阀杆可以灵活移动不会卡滞，又不会因为间隙过大造成内泄漏超标，电磁铁和阀体的连接定位采用止口定位，装配时不需要额外找正，直接拧紧连接螺栓即可保证衔铁和阀杆的同轴度，避免出现偏磨造成的卡滞问题。这款阀的整体结构紧凑，相比同规格的分片式多路阀，整体式阀体的长度更短，占用的安装空间更小，在安装空间受限的小型设备上更容易布置，同时整体式阀体的刚性更好，在系统高压工作时不会出现阀体变形导致的阀杆卡滞问题，额定工作压力可以达到25MPa，能够满足中高压液压系统的使用要求。
