休闲车节水型进水减压连接结构

　　在旅居休闲车的车载水路系统搭建中，进水端的压力适配与节水控制是长期被忽略但直接影响使用体验的核心环节，这套进水减压结构正是针对车载水路的特殊工况完成的结构设计。不同于民用建筑固定水路的稳定压力环境，休闲车的取水场景跨度极大，从营地市政供水的高压管网到户外便携储水装置的低压出水，进水压力波动范围往往能达到0.1MPa到0.6MPa，若没有适配的减压结构，轻则出现管路接头渗漏、水龙头出水飞溅造成水资源浪费，重则会因为瞬时水锤冲击击穿车载储水内胆、损坏车载净水设备，这套结构的核心作用就是在进水端完成压力的动态调节，将输出到车载内部水路的压力稳定在0.2MPa左右的安全区间，同时通过流道的优化设计减少通水过程中的压损，避免节水设计变成出水限流影响正常用水。

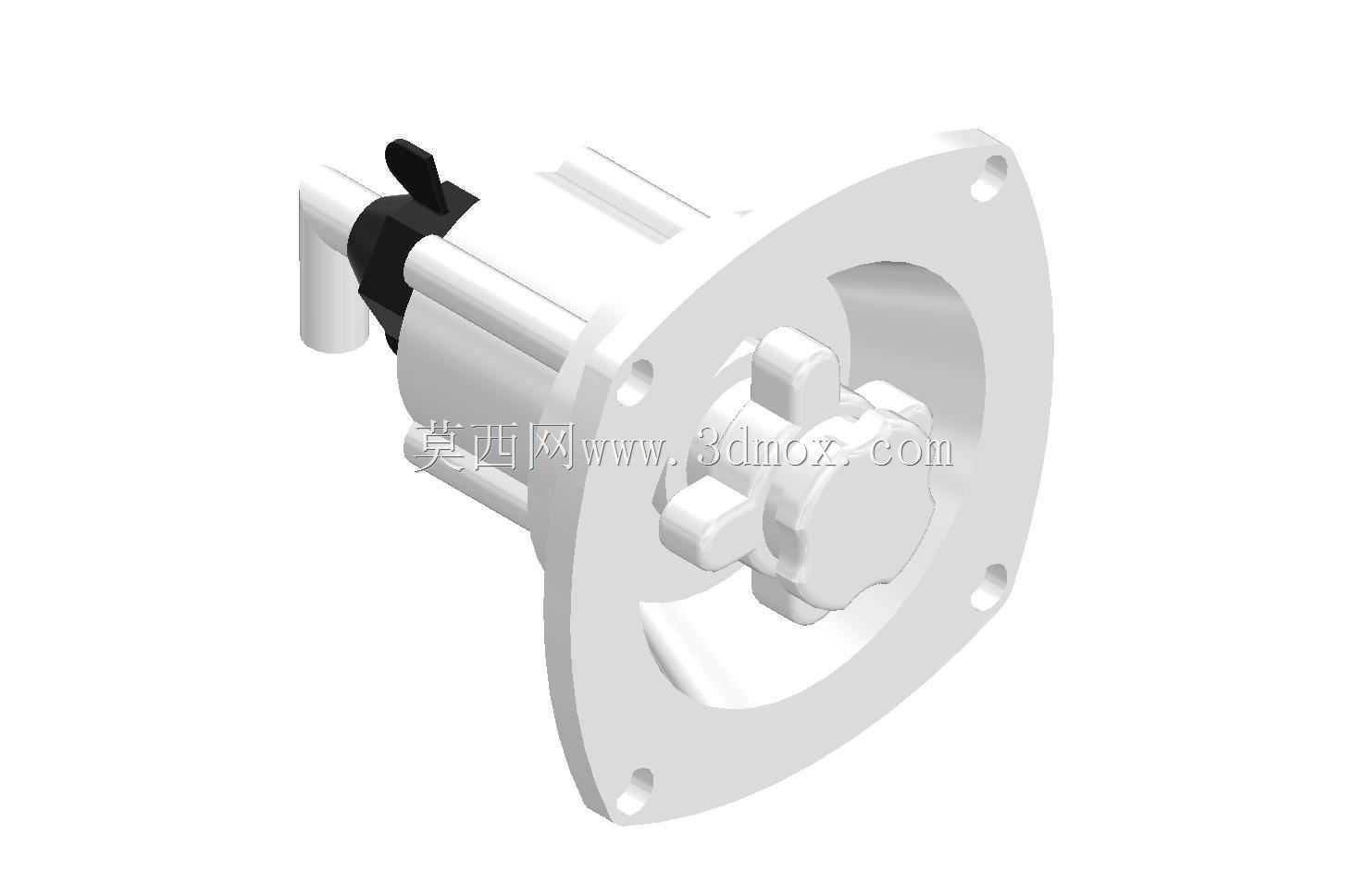

　　从结构设计逻辑来看，这套进水结构采用了法兰端作为车载侧的安装基准，法兰盘上的四个安装孔采用对称分布设计，孔位公差按照H7级精度控制，能够直接匹配休闲车车身侧围预留的标准安装位，安装时不需要额外制作转接支架，法兰盘与车身接触面预留了2mm的密封槽位，可以嵌入标准O型橡胶密封圈，即使车辆行驶在颠簸路面出现车身钣金轻微形变，也能保证进水接口位置不会出现渗漏水问题。进水侧的快插接口采用了侧出式布局，接口外径匹配常规12mm车载输水软管，接口位置设计了倒扣式防脱结构，软管插入后不需要额外加装喉箍就能承受1MPa以上的拉脱力，完全适配车辆行驶过程中的振动工况，避免行车过程中管路脱落造成的漏水故障。

　　结构上部的黑色拨杆是手动截止开关，在车辆长期停放或者外接水管拆卸时，可以直接通过拨杆切断内部水路，不需要走到车内关闭总水阀，操作逻辑符合户外使用的便捷性需求，拨杆的操作力矩设计在1.5N·m左右，即使手上沾有水或者佩戴薄款户外手套也能轻松操作，同时拨杆位置做了限位结构，只能在90度范围内旋转，避免过度旋转造成内部阀芯损坏。内部的减压核心采用了活塞式减压结构，相比膜片式减压结构，活塞结构的抗老化性能更强，能够适应户外-20℃到60℃的温度变化范围，不会因为长期暴露在户外高低温环境下出现膜片开裂、减压失效的问题，活塞的运动行程控制在8mm，在进水压力出现瞬时波动时能够在0.2秒内完成开度调整，保证出水压力的稳定性，不会出现用水时水流忽大忽小的问题。

　　从安装边界来看，整个结构的轴向总长度控制在78mm，法兰盘最大外径为62mm，安装后突出车身外表面的尺寸仅为42mm，不会因为突出尺寸过大造成行车过程中的剐蹭风险，结构的所有棱角位置都做了R2以上的圆角处理，没有尖锐的凸起，在户外接水操作时不会划伤手部。流道设计上采用了等径过渡结构，从进水接口到法兰出水端的流道没有出现突然的截面变化，能够减少水流在结构内部的紊流，降低通水过程中的水流噪音，这一点对于车厢内部休息环境的静谧性提升非常明显，不会出现夜间用水时管路共振产生的异响。节水设计的核心藏在减压活塞的出水端，通过在活塞端面设置六个均匀分布的斜向导流孔，让水流在流出减压腔时形成旋转射流，空气能够通过出水端的微小进气孔混入水流中，在保证出水冲刷力的前提下减少实际水流量，相比普通进水接口能够实现30%左右的节水效果，同时不会因为掺气造成出水飞溅，完全适配休闲车户外取水储水有限的使用场景。

　　在建模细节处理上，所有的密封配合面都按照实际加工要求做了表面粗糙度的对应结构处理，密封槽的边角做了R0.5的圆角，避免密封圈安装时被切边损坏，运动部件之间的配合间隙按照0.1mm的装配间隙设计，既能够保证活塞运动的顺畅性，又不会因为间隙过大出现内部泄漏影响减压效果。整个结构的材质选型也在建模时做了对应考虑，主体结构采用食品级PP材质，重量仅为86g，不会增加车身的额外负重，拨杆和密封件采用EPDM橡胶材质，能够耐受户外紫外线照射和常见的水路消毒药剂腐蚀，长期使用不会出现材质脆化的问题。
