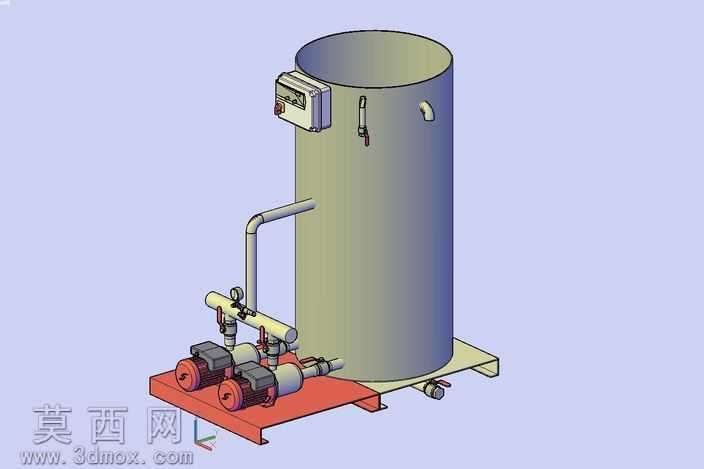

双泵集成立式储液压力供水机组

本模型采用三维参数化建模方式完成整体设计，首先以立式圆柱形储液罐体为核心主体，建模时严格按照罐体实际成型工艺构建筒体、上下封头的曲面结构，对罐体侧壁的液位检测接口、侧部出水弯管、底部排污接口的位置与尺寸做了精准匹配，保证各接口的通径、安装角度符合流体管路设计规范。罐体旁侧的电控控制箱采用实体建模还原了箱体的钣金折弯结构、面板操作按钮与显示区域的细节，控制箱与罐体的安装支架做了贴合式设计，保证安装结构的合理性。底部撬装底座采用型钢焊接结构的建模逻辑，还原了底座的支撑脚、安装平面的结构特征，为两台卧式增压水泵提供稳定的安装基准。两台水泵的建模完整还原了泵体、驱动电机的外形结构，对泵体的进出口法兰、电机的散热筋、接线盒细节做了精细化处理，水泵进出口的连接管路采用沿程布管的建模方式，搭配管路阀门、压力表、连接弯头的独立建模，完整呈现了从罐体取水到双泵增压输出的完整流体路径。材质渲染阶段，罐体采用哑光金属漆材质模拟钢制储液罐的防腐涂层质感，水泵电机采用深灰铸铁材质搭配端部红色端盖的分色处理，管路采用镀锌金属材质还原工业管路的金属光泽，底座采用防锈红漆材质呈现撬装底座的涂装效果，控制箱采用浅灰钣金材质搭配局部透明区域模拟操作面板的视觉效果。整体设计采用集成撬装式思路，将储液、增压、控制功能整合在同一底座上，减少现场安装的管路拼接工作量，双泵配置可实现一用一备的运行模式，提升供水增压系统的运行可靠性，建模过程中对各部件的装配干涉做了逐一校验，保证所有连接部位的配合尺寸准确，管路走向合理无弯折死角，符合流体输送设备的设计要求，可用于供水系统方案展示、设备结构教学、安装布局模拟等场景。
