创意双蜗壳结构液压泵三维设计作品

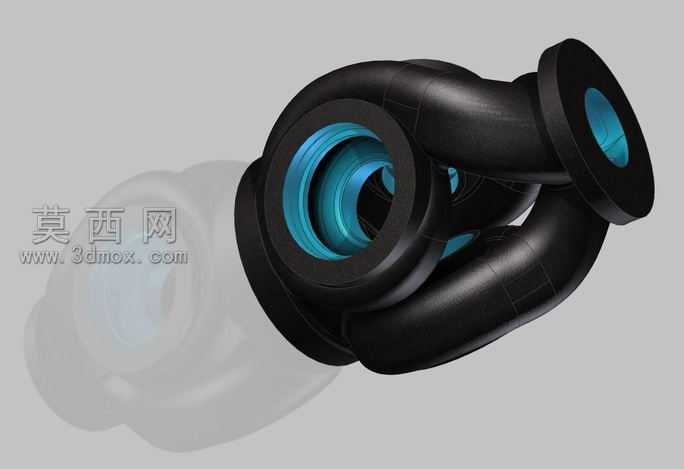

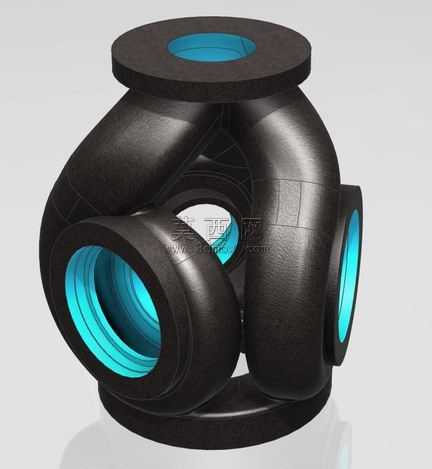

本作品为创意结构液压泵的三维设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，首先对泵体的核心流道结构进行草绘轮廓搭建，通过多截面扫掠、布尔运算等特征操作，精准还原双蜗壳交错排布的特殊流道形态，确保每一段流道的曲率过渡顺滑无突变，避免流体在腔体内产生不必要的紊流与压损。建模过程中对法兰连接端的密封槽、安装孔位均按照通用液压元件的连接标准进行参数化设定，保证接口尺寸具备实际工程适配性，同时对泵体的壁厚进行均匀化处理，兼顾结构强度与轻量化设计需求。渲染阶段采用物理级材质渲染方案，泵体外壳赋予哑光黑色工程金属材质，调整材质的粗糙度、金属度参数模拟铸钢壳体经喷砂处理后的真实质感，流道内壁与法兰通流区域赋予高反光蓝青色金属涂层材质，通过材质色彩的区分直观展现泵体的内外结构层次；场景布光采用多区域柔光布光方案，主光源从侧上方投射勾勒泵体的轮廓线条，辅助光源补充暗部细节避免结构死角出现死黑，环境光添加微弱的反射贴图增强金属材质的真实反光表现，最终渲染图清晰展现双蜗壳结构的交错排布形态与整体造型特征。结构设计上采用对称式双蜗壳布局，两个独立的蜗壳流道呈空间交错排布，共用中部的叶轮安装腔与两端的法兰接口，相较于传统单蜗壳液压泵，该结构可有效平衡叶轮运转时产生的径向力，降低泵体运行过程中的振动与噪音，同时双出口的结构设计可拓展为双回路供液方案，适配特殊液压系统的供液需求；设计过程中对各部件的装配间隙进行了合理预留，法兰端的密封结构、泵体的分体拼接位置均做了密封配合面的细节设计，确保模型具备实际生产的结构可行性。整体设计思路跳出传统液压泵的单蜗壳结构定式，在满足液压泵基础工作原理的前提下，通过空间结构的创新排布探索液压泵性能优化的新方向，模型的每一处结构细节都经过合理性校验，既具备创意设计的视觉表现力，也兼顾机械结构的工程严谨性，可作为液压元件创新设计、流体机械结构教学的参考案例。
