TomosAPN4摩托车六档啮合齿轮副结构

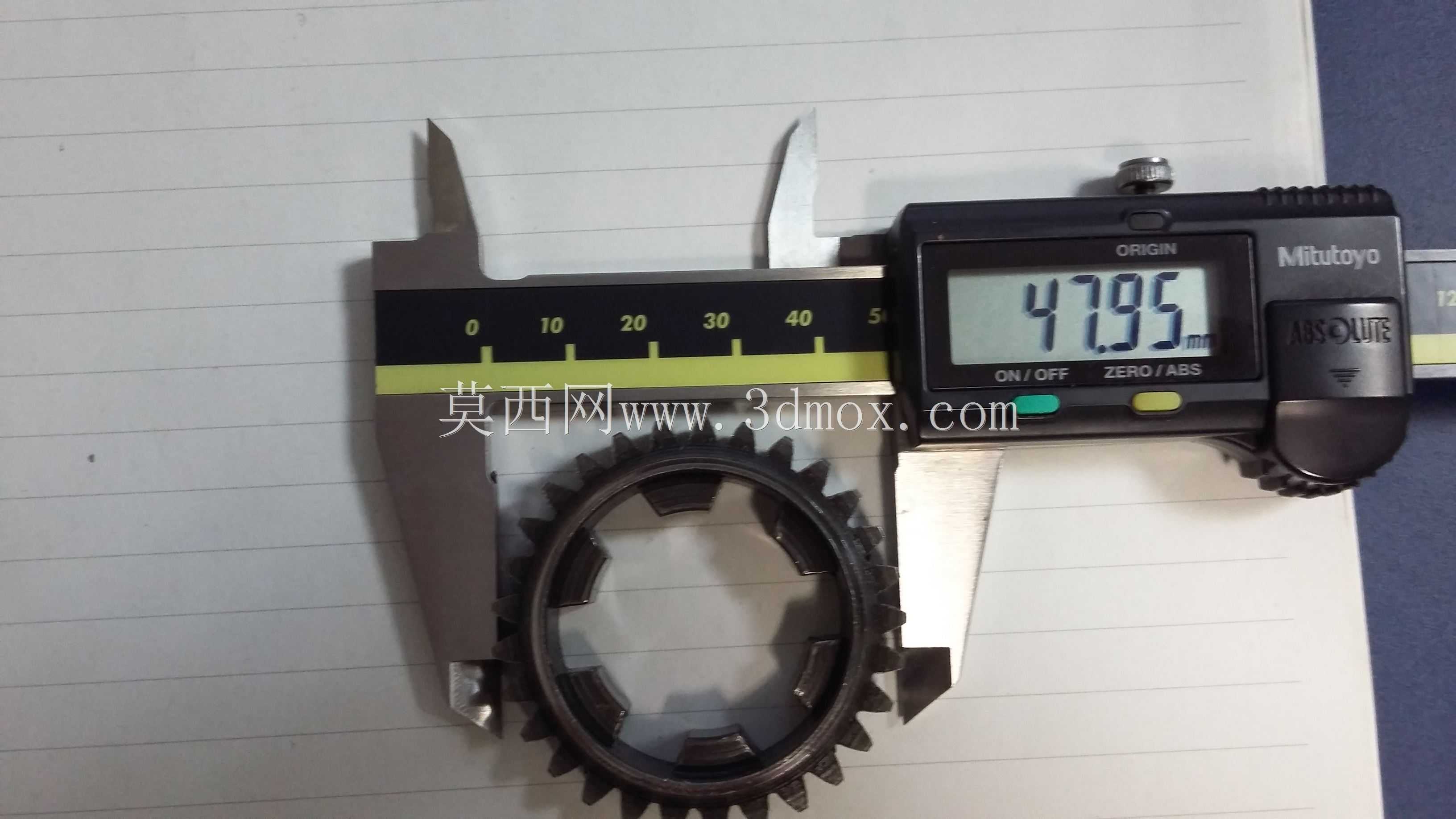

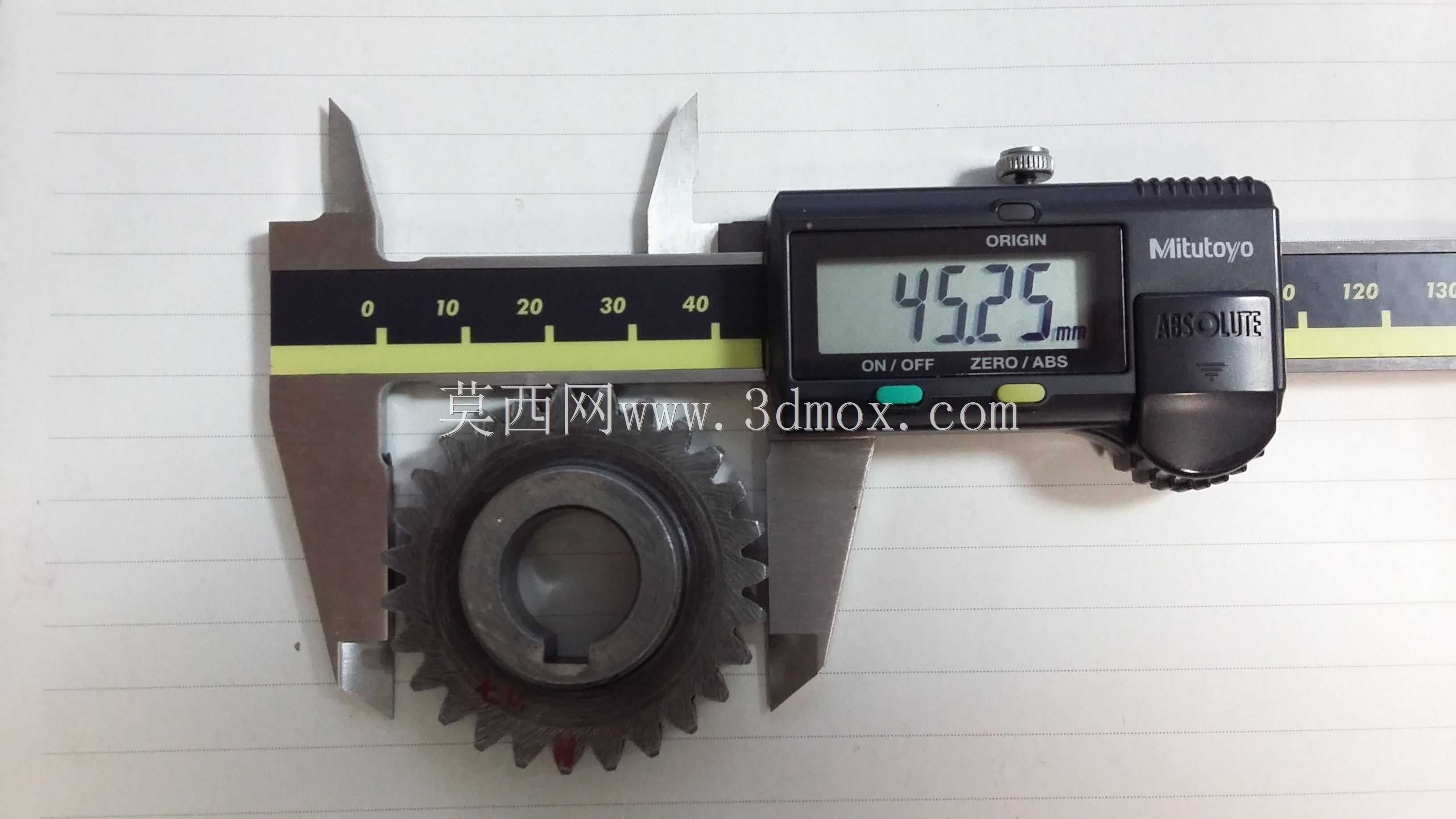

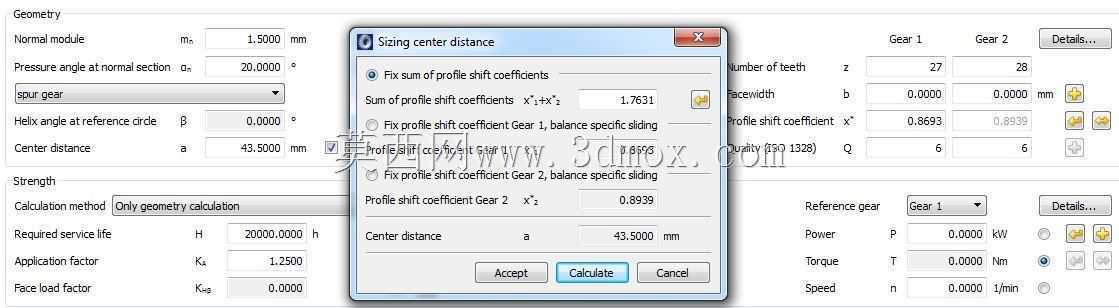

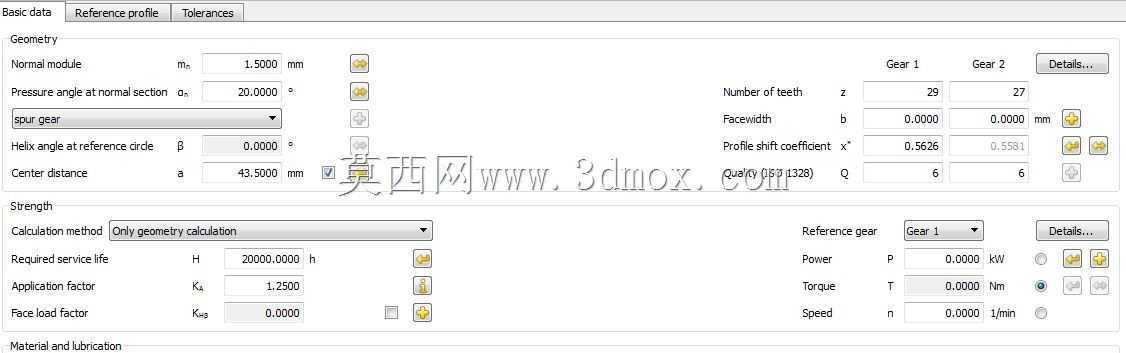

　　这套齿轮副适配小排量跨骑摩托车的六档变速系统，直接参与发动机输出端到后轮驱动端的动力传递流程，日常骑行过程中，不同档位切换时，对应齿轮副进入啮合状态，通过齿数比的变化调整输出扭矩与转速，匹配起步、爬坡、巡航等不同行驶工况的动力需求，是手动离合式摩托车变速器里的核心传力部件。设计阶段首先锁定原始齿轮副的中心距边界为43.5毫米，这个尺寸是变速箱壳体预装轴系的固定安装距，不能随意改动，否则会出现轴系装配干涉、轴承位错位的问题，所有齿形参数的计算都要围绕这个固定中心距展开。确定模数为1.5，这个模数选型兼顾了小排量发动机的扭矩承载能力与变速箱内部的空间利用率，模数过小会导致齿根强度不足，大扭矩输出时容易出现断齿故障，

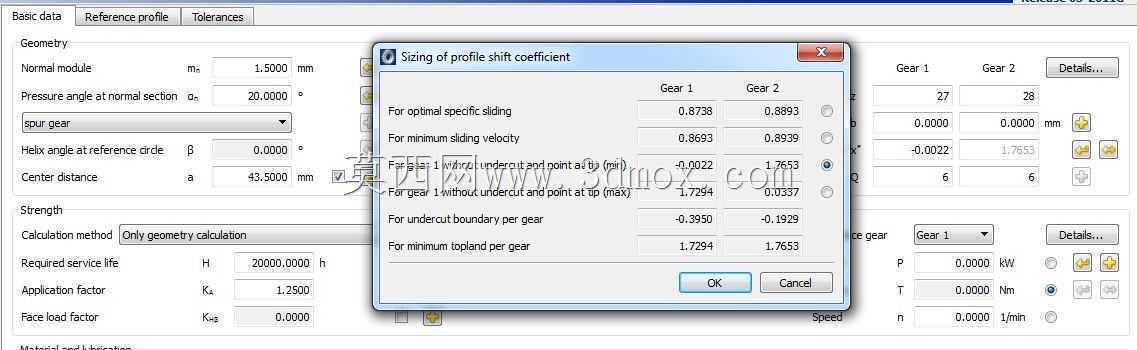

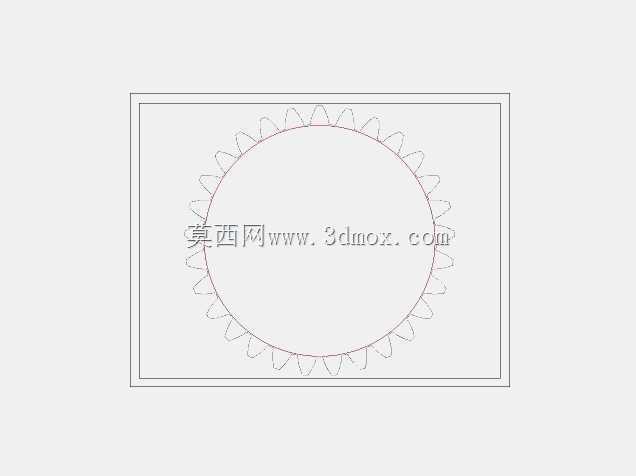

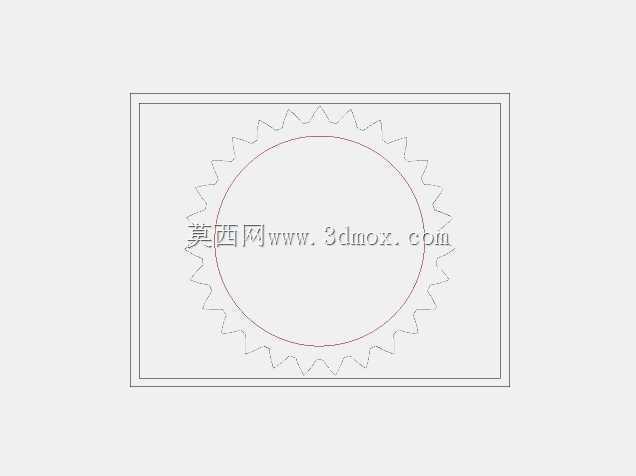

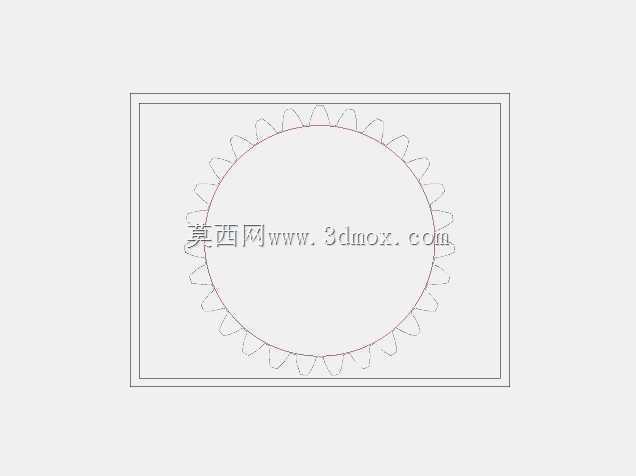

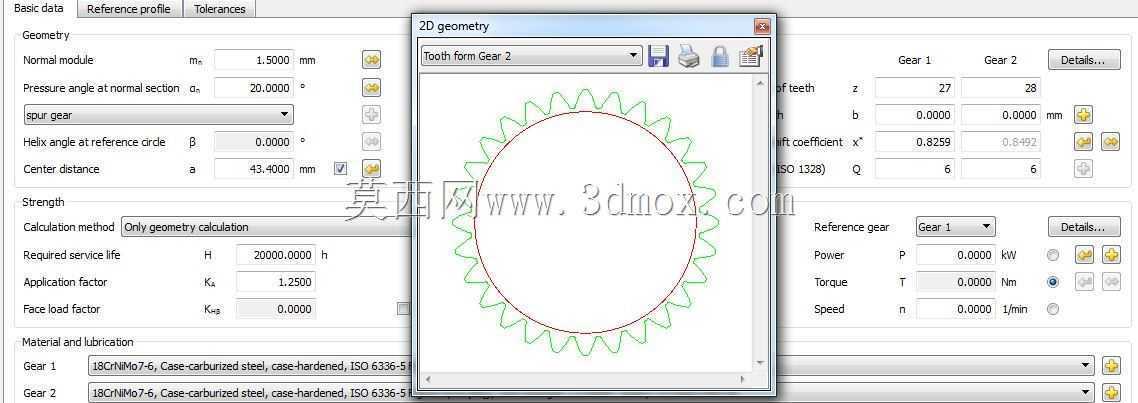

　　模数过大则会增大齿轮径向尺寸，挤占变速箱内部其他档位齿轮、拨叉的布置空间。齿形计算阶段针对啮合间隙做了针对性补偿，由于齿轮加工过程中存在公法线长度公差，装配后轴系存在微小的径向窜动量，同时热机状态下齿轮会受热膨胀，因此主动轮的齿厚做了微小的正补偿，从动轮的齿厚做了对应的负补偿，保证常温装配状态下存在合理侧隙，不会出现卡滞、打齿问题，同时热态下也不会因为间隙消失导致齿面异常磨损。齿廓采用标准渐开线齿形，压力角选取通用的20度，保证啮合过程中传动比恒定，不会出现转速波动导致的骑行顿挫感，齿顶高系数取1，齿根圆角做了优化处理，降低齿根应力集中系数，提升交变载荷下的疲劳寿命。两个齿轮分别安装在变速箱的输入轴与输出轴上，

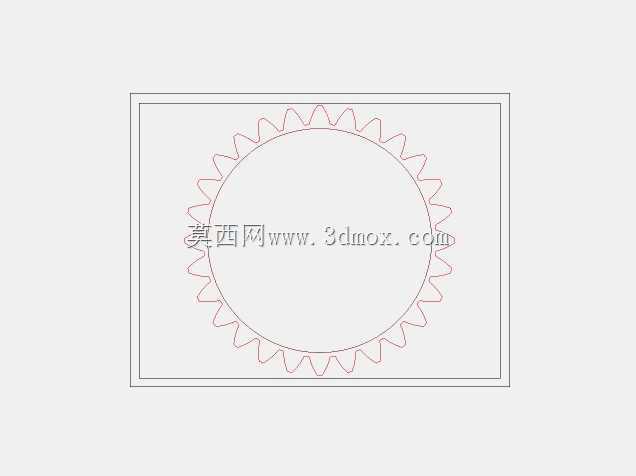

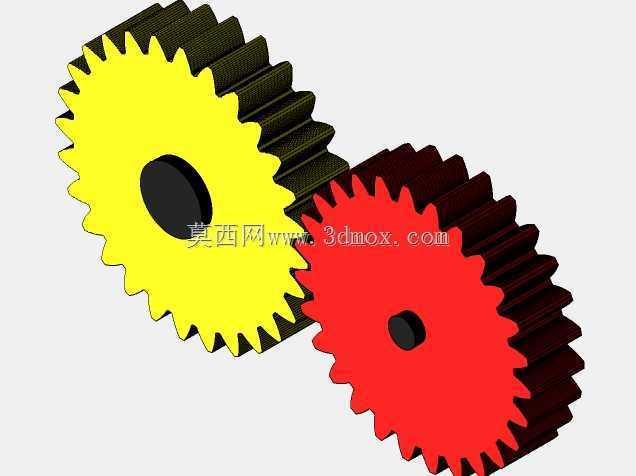

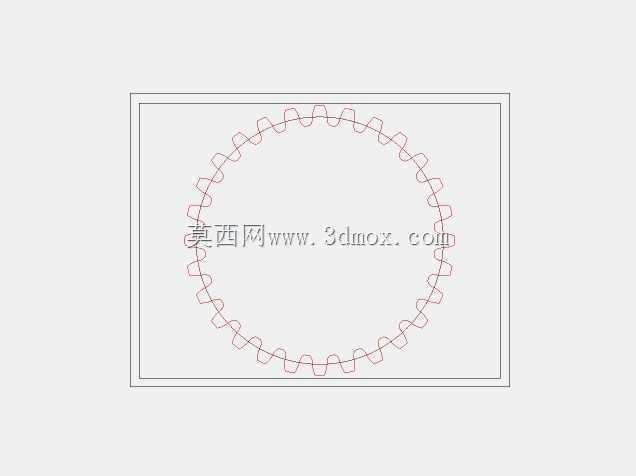

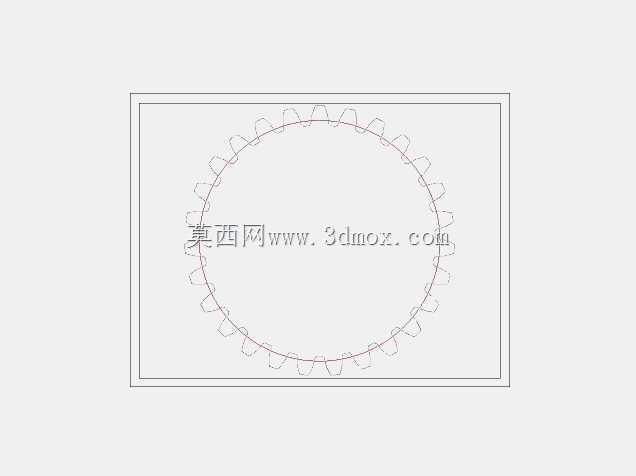

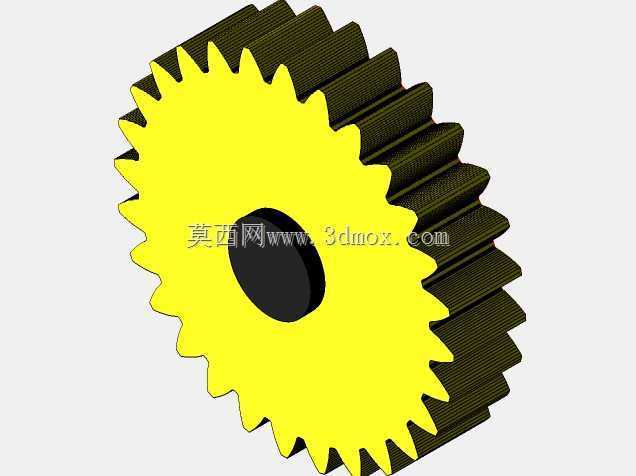

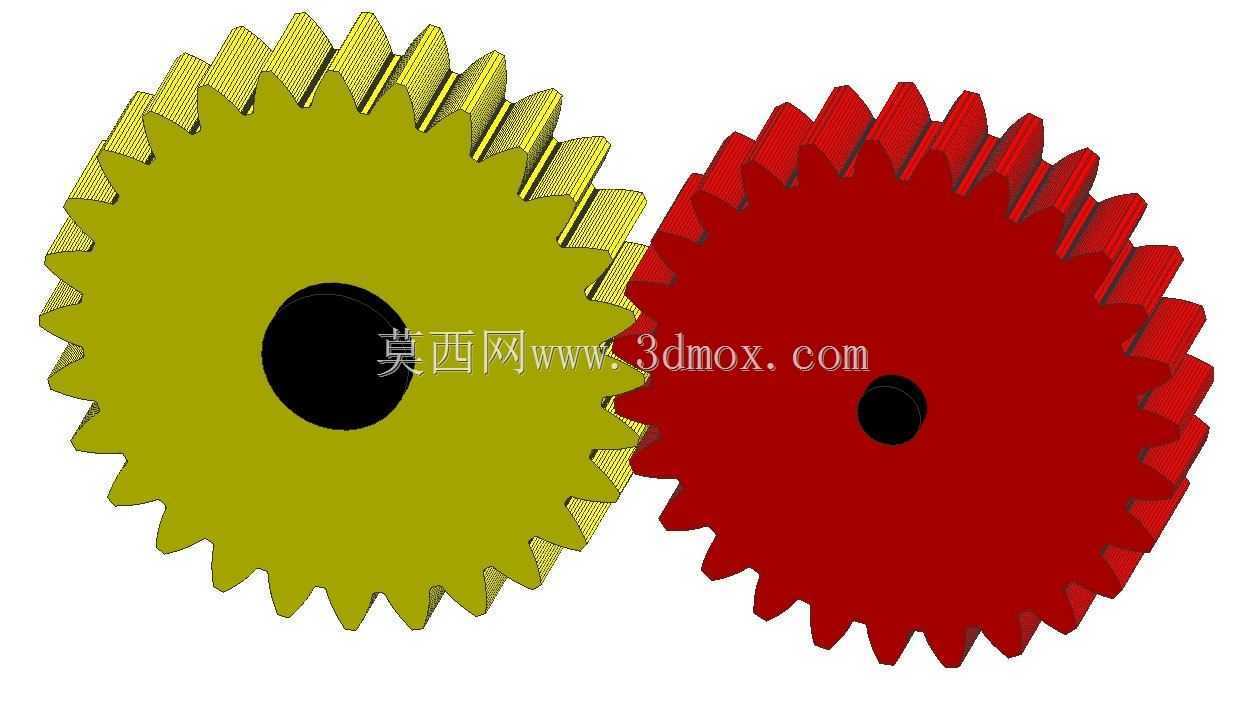

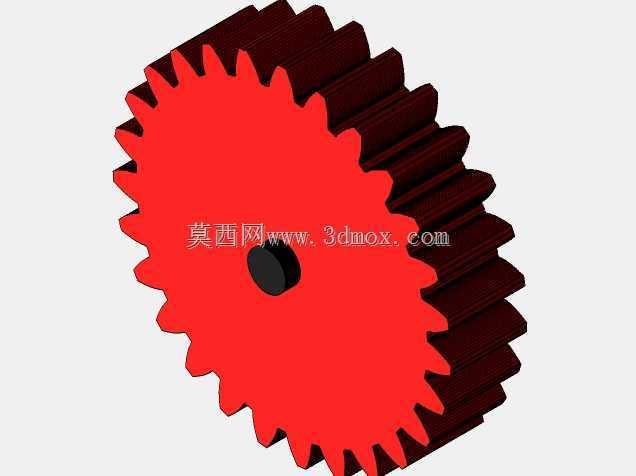

　　安装孔与轴的配合采用过渡配合，通过轴用卡簧实现轴向定位，防止齿轮在轴上窜动导致啮合宽度不足，齿面设计时考虑了润滑需求，啮合过程中带起的变速箱机油可以在齿面形成稳定油膜，降低金属直接接触的磨损速率。实际使用场景中，这套齿轮副对应六档巡航档位，传动比设定偏向高转速低扭矩输出，适合车辆在平直路面匀速行驶时降低发动机转速，减少不必要的动力损耗，提升燃油经济性。建模过程中严格按照计算得到的齿形参数生成渐开线齿廓，逐齿校验齿距累积误差、齿向误差，保证两个齿轮装配后啮合接触斑点分布在齿面中部，接触面积符合传动齿轮的设计要求，不会出现偏载导致的局部齿面过早磨损。齿轮的辐板采用实心结构，因为小模数齿轮本身径向尺寸不大，实心结构既可以简化加工工序，

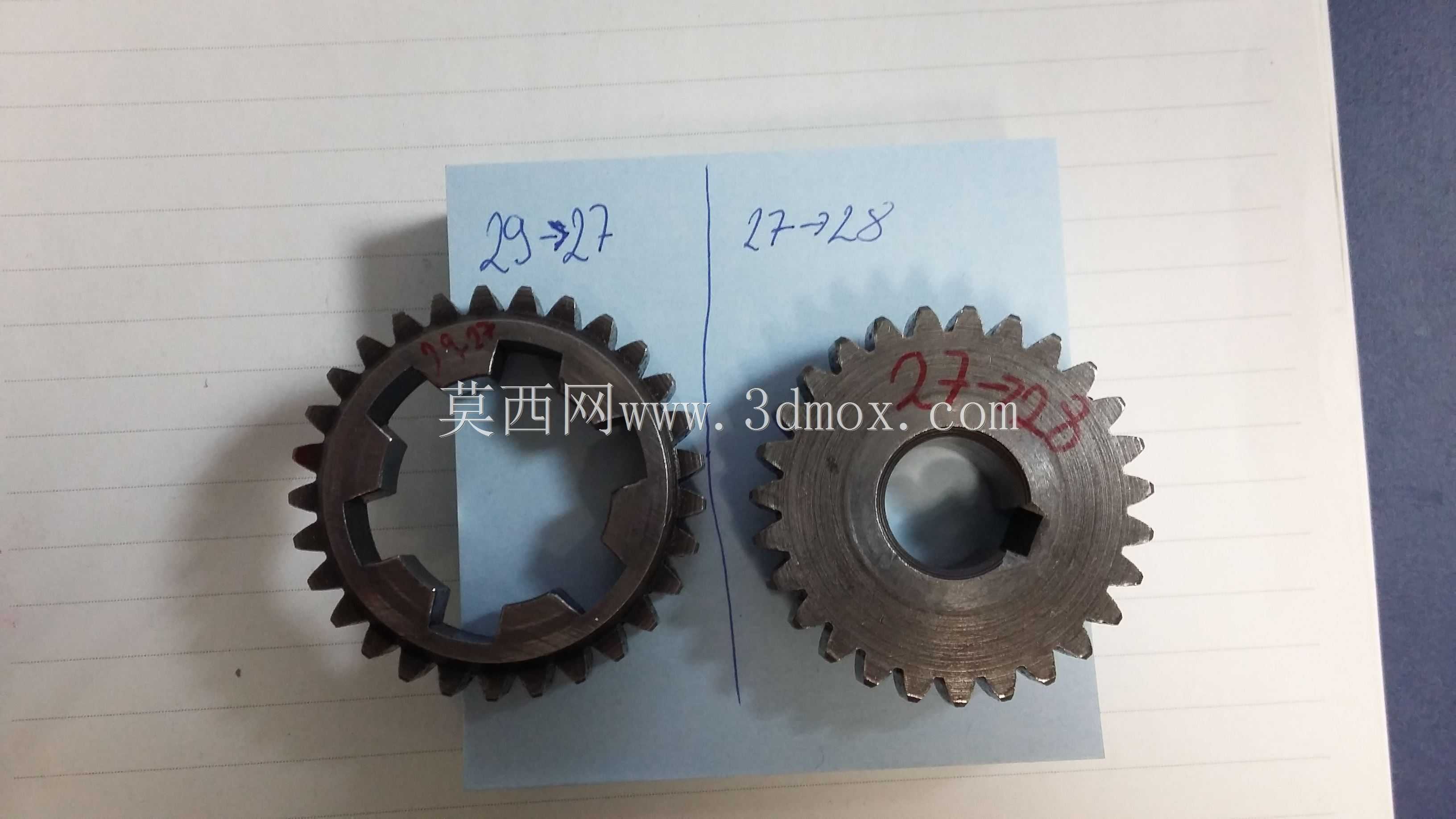

　　也能保证齿轮整体的刚性，避免高速转动时出现辐板形变影响啮合精度。齿轮端面做了倒角处理，既可以去除加工毛刺，也能在换挡挂齿时起到导向作用，让齿轮结合过程更顺畅，减少换挡卡滞的概率。针对摩托车使用过程中频繁变转速、变载荷的工况，齿面的强度计算考虑了冲击载荷的影响，保证在急加速、紧急降档的瞬间，齿根弯曲强度与齿面接触强度都能满足使用要求，不会出现断齿、点蚀等失效问题。整套齿轮副的外形尺寸完全适配原有变速箱的安装空间，不需要对壳体、轴系、拨叉等周边部件做任何修改，可直接替换原有同档位齿轮，装配后啮合转动顺畅，无卡滞、异响问题，传动过程中动力传递平稳，能满足日常通勤、轻度非铺装路面行驶的使用需求。
