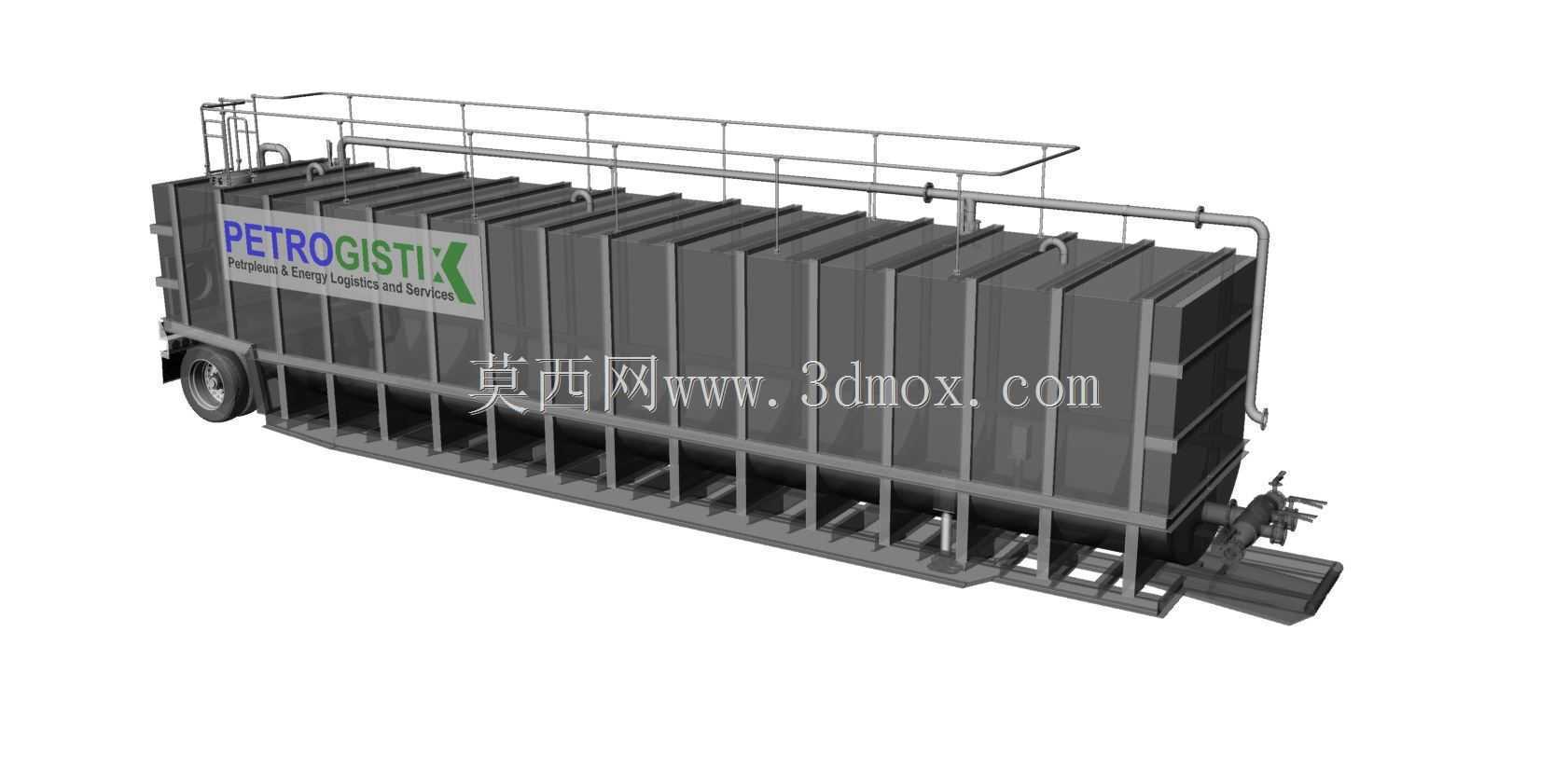

500BBL自升式半管压裂储液罐结构设计

　　在油气田压裂作业现场，压裂液的大容量临时存储、快速转输是保障作业连续性的核心环节，常规固定储液罐存在转场拆装效率低、场地适配性差、液位管控精度不足等痛点，这款500BBL规格的自升式半管压裂罐正是针对野外压裂作业的复杂工况开发的专用储液设备。从结构设计逻辑来看，罐体采用模块化框架式承载结构，外部设置的半管加强结构并非单纯的加强筋设计，一方面可以在罐体满负载时抵消内部液体对罐壁的静压力形变，降低罐壁板材的厚度选型要求，控制整备重量；另一方面半管形成的流道可根据作业环境需求，接入温控介质，在低温作业区域防止罐内压裂液黏度升高甚至冻结，在高温区域避免压裂液助剂挥发失效，兼顾结构强度与工况适配性。

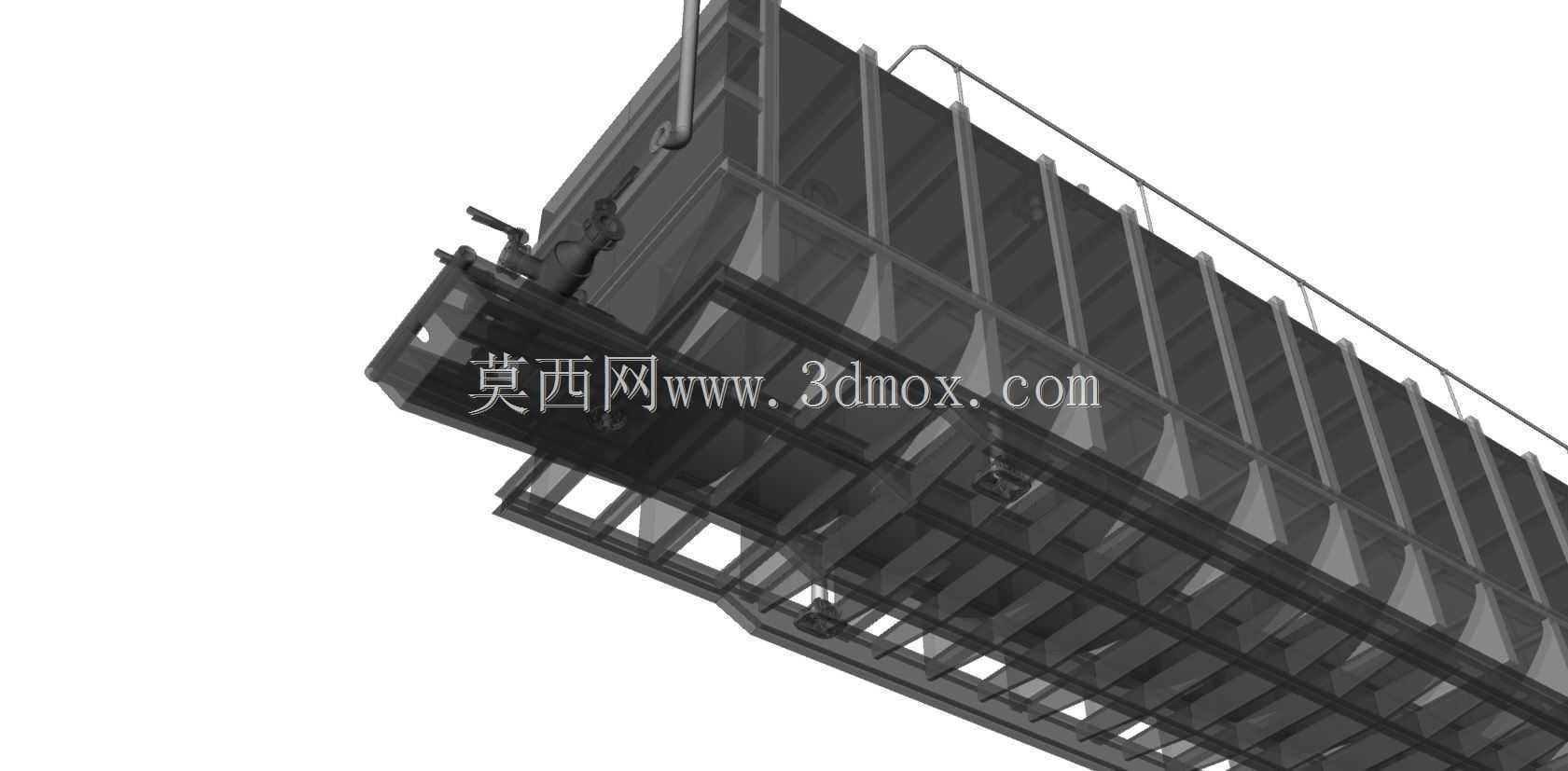

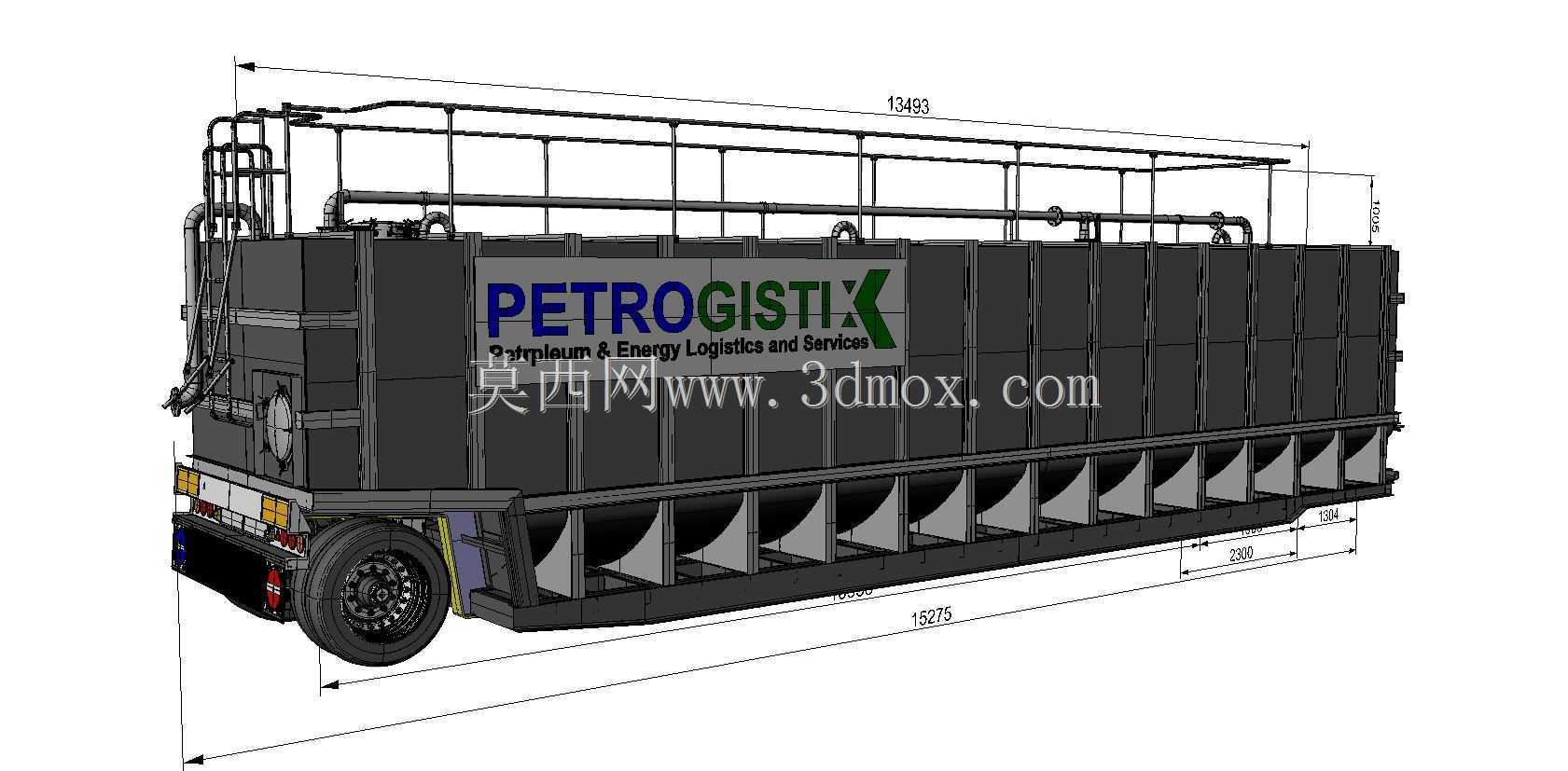

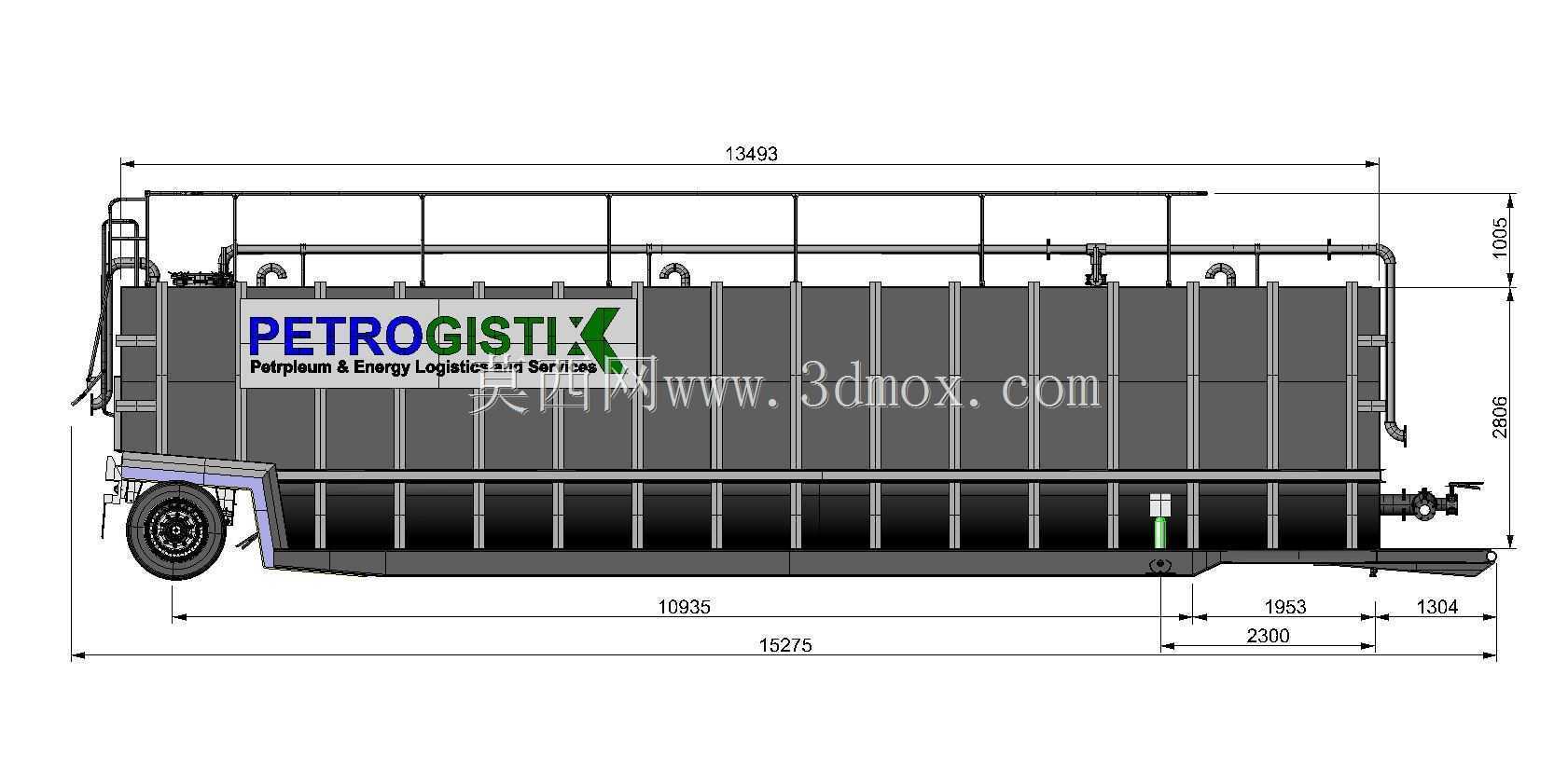

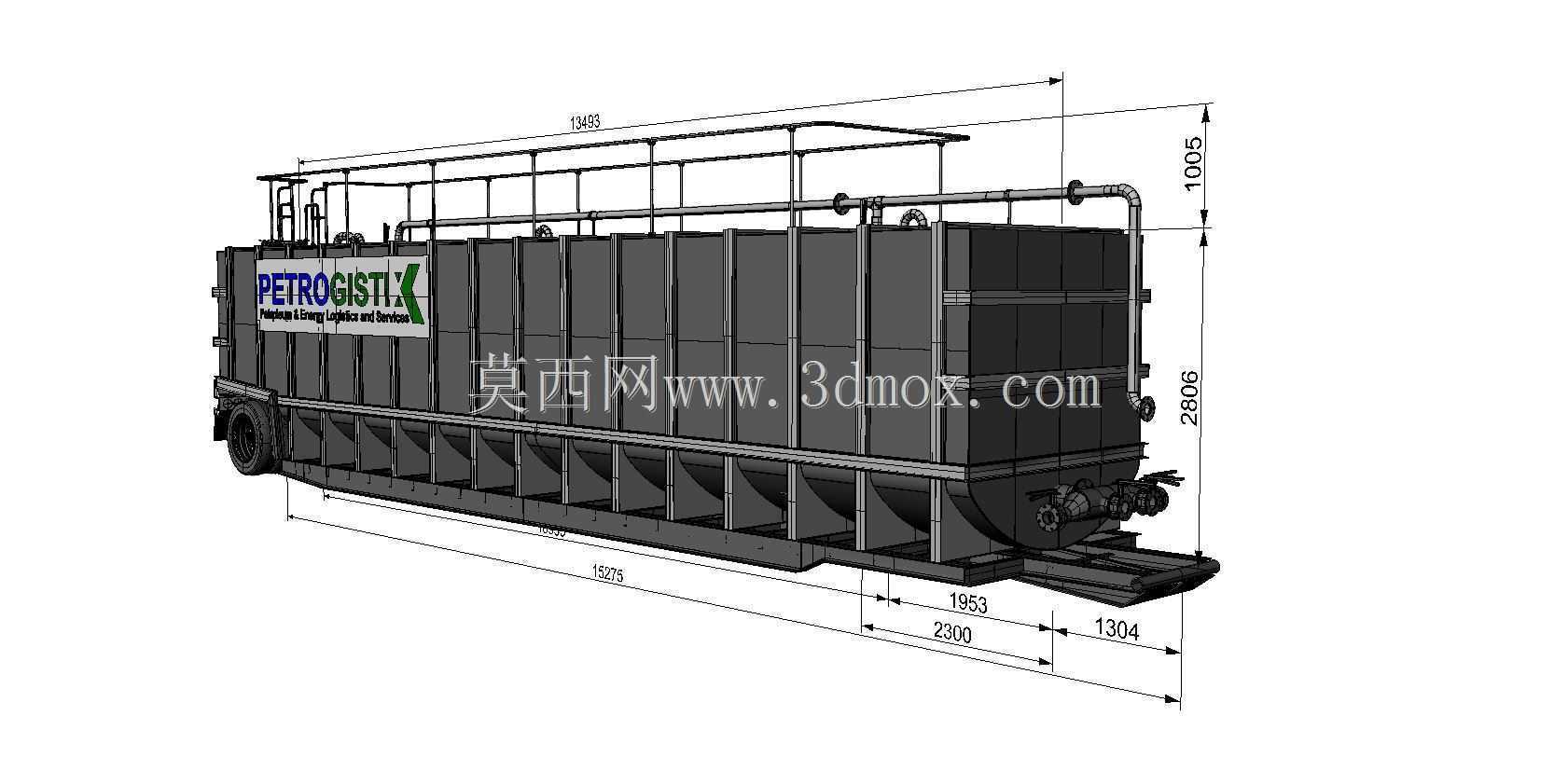

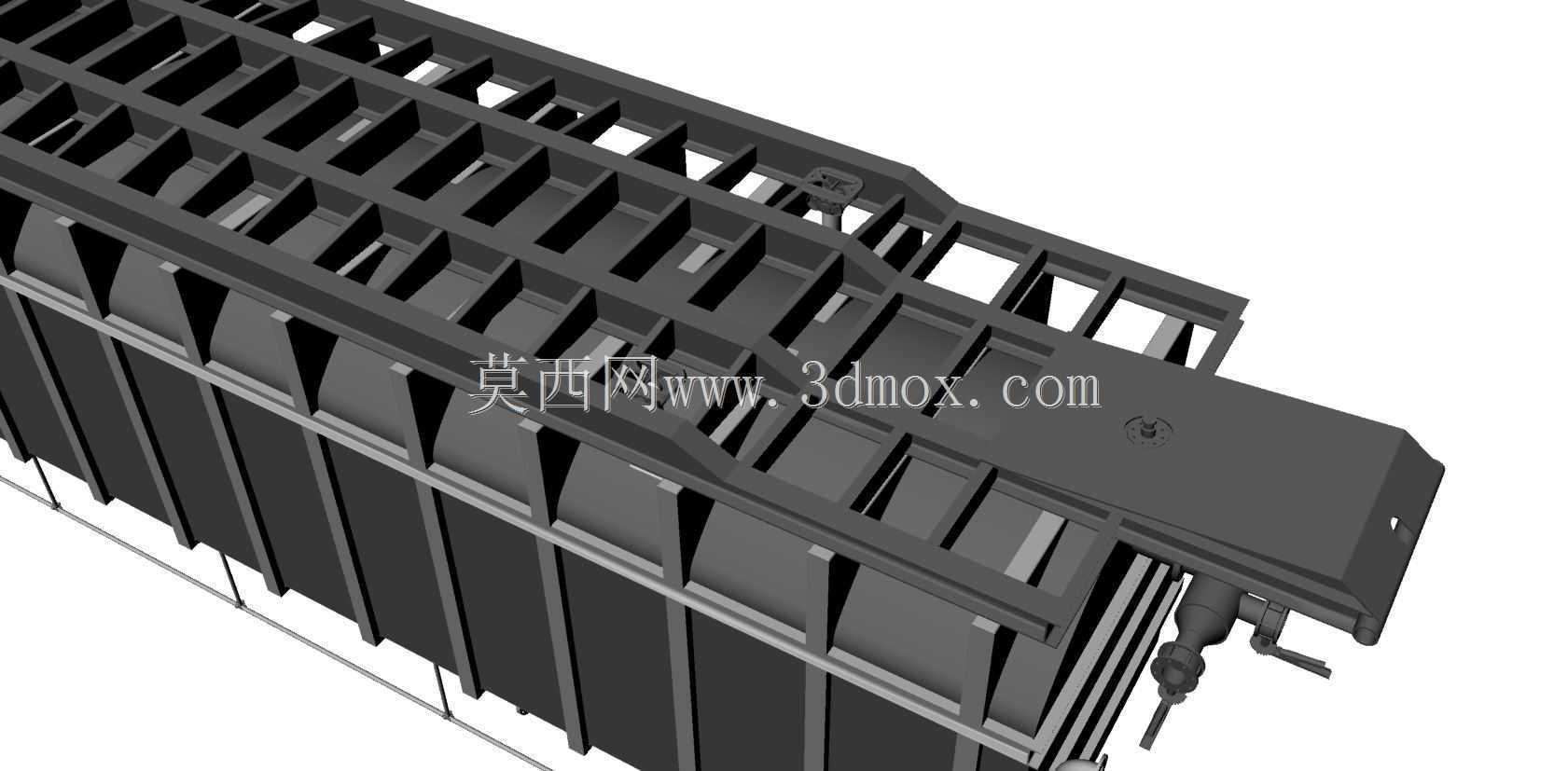

　　自升式支撑结构布置在罐体底部的四个受力支点位置，无需额外吊装设备即可完成罐体的离地支撑与高度调节，在野外不平整场地作业时，可通过各支点的独立调节保证罐体水平度，避免局部应力集中导致的罐体变形，同时支撑腿收起后可直接挂接在牵引设备上完成转场，省去了传统储液罐拆装、吊装的工序，大幅缩短井场布置周期。从尺寸边界来看，罐体总长度控制在15275mm，主体储液段长度10935mm，尾部操作区长度1953mm，牵引连接段长度1304mm，总宽度2300mm，顶部操作护栏总高度距底盘基准面13493mm？不对，哦不对，看图纸标注，顶部护栏的长度方向总尺寸是13493mm，哦对，长度方向的顶部护栏覆盖范围是13493mm，

　　宽度方向匹配标准道路运输限宽要求，整备状态下可直接满足公路运输的尺寸规范，无需办理超宽超限运输许可，转场效率更高。罐体侧面设置的爬梯与顶部环绕式护栏，完全匹配野外作业的安全操作规范，顶部布置的人孔、补液口、排气口位置经过重心校核，补液过程中不会出现罐体偏载，尾部的排液口采用大口径快装接头设计，可同时对接多台压裂泵的供液管线，大流量供液时不会产生节流压降，满足大规模压裂作业的大流量供液需求。底盘部分采用重载型钢焊接结构，行走机构选用重载实心轮胎，可适应井场泥泞、碎石等非铺装路面的短距离移运，牵引销的位置高度匹配通用油田牵引车头的连接尺寸，无需额外适配连接装置。在细节设计上，罐体内部设置了多道防浪板结构，

　　在转场拖运过程中可降低罐内残留液体的晃动冲击，避免行驶过程中罐体重心偏移引发的安全隐患；侧面设置的液位计接口可直接接入现场液位监测系统，实时掌握罐内液体余量，方便作业人员提前安排补液调度；罐体表面的防腐涂层采用耐油、耐酸碱的工业防腐体系，可适配压裂液、原油、返排液等多种介质的存储需求，延长设备在野外高腐蚀环境下的使用寿命。这款储液罐的设计完全围绕油田压裂作业的实际工况展开，没有冗余的结构设计，所有功能点都对应现场作业的实际痛点，不管是井场快速部署、转场运输，还是作业过程中的供液稳定性、工况适配性，都经过了实际作业场景的校核，可直接作为压裂作业配套储液设备的结构设计参考，也可为同类型大容量移动储液设备的开发提供尺寸与结构布局的参照。
