发那科Delta并联机器人铝型材安装支架

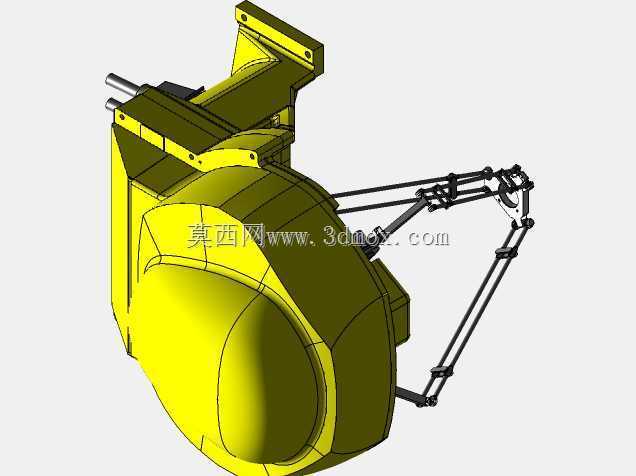

　　这款支架是专门适配发那科M-1iA1H型号Delta并联机器人的安装承载结构，在3C电子小件分拣、食品医药高速装盒、精密零件快速摆盘这类需要高速并联机械手作业的工位上，这类支架是整套工作站的基础承载部件，直接决定机器人运行时的整体刚性与重复定位精度保持能力。从结构设计逻辑来看，整体采用欧标铝型材搭配角件、螺栓拼接的框架形式，没有采用整体焊接钢结构，核心考量是Delta机器人本身自重较轻，额定负载多在1-3kg区间，铝型材的截面惯性矩完全能满足高速启停时的抗扭、抗弯需求，同时拼接式结构不需要做焊接后的时效、表面喷涂处理，加工装配周期更短，后期如果需要调整工作站高度、拓展周边传感器或料道安装位，只需要更换对应长度的型材或者在型材槽内加装T型螺母即可，改造灵活性远高于焊接架。

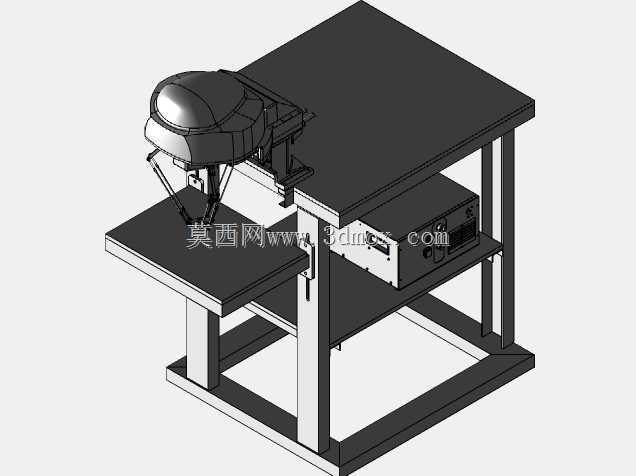

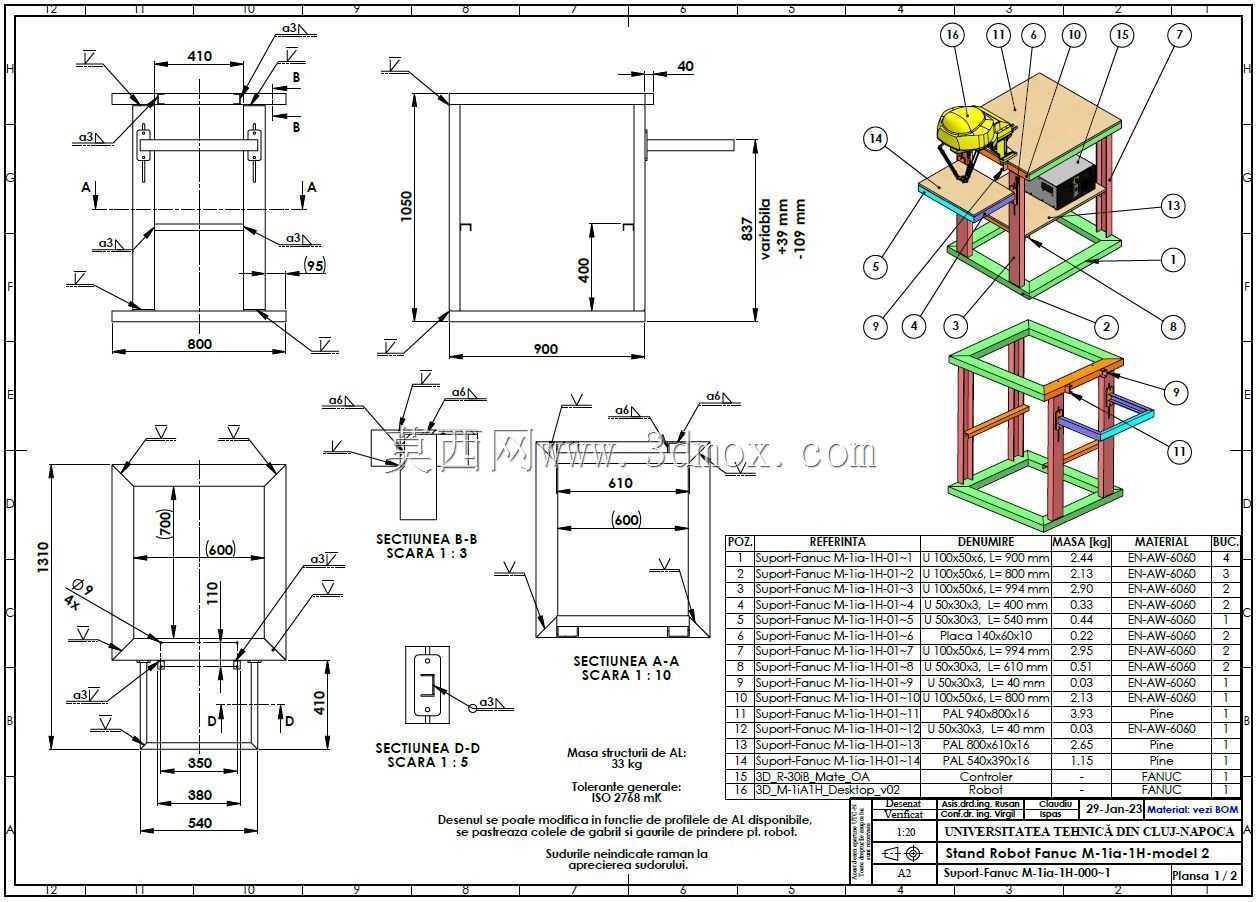

　　从安装边界尺寸来看，支架底部落地尺寸控制在540mm900mm区间，刚好能适配多数小型自动化线的线边工位预留空间，不会占用过多产线面积；底部框架预留了M12规格的脚轮安装孔与可调脚杯安装位，既可以在工位调试阶段安装脚轮快速推移换位，正式投用后更换可调脚杯，就能实现地面水平度微调，抵消车间地面不平整带来的支架倾斜问题，避免机器人运行轨迹出现偏差。支架上层的机器人安装台面尺寸为800mm900mm，台面厚度预留了足够的加工余量，安装孔位完全匹配发那科M-1iA1H机器人的底座安装孔距，不需要现场二次扩孔，台面下方预留了1090mm的净空高度，足够容纳机器人下方的输送线、料盘周转机构以及视觉检测相机的安装空间，不会出现机器人运动过程中与支架框架、下方设备发生干涉的问题。

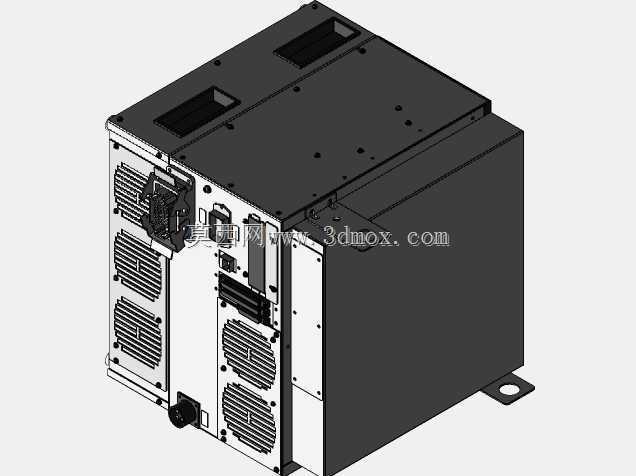

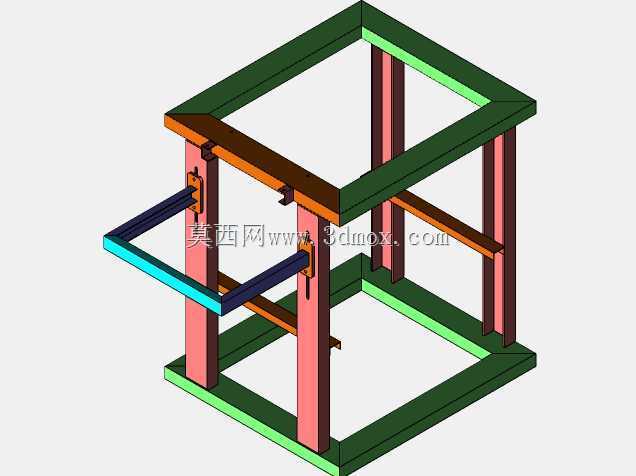

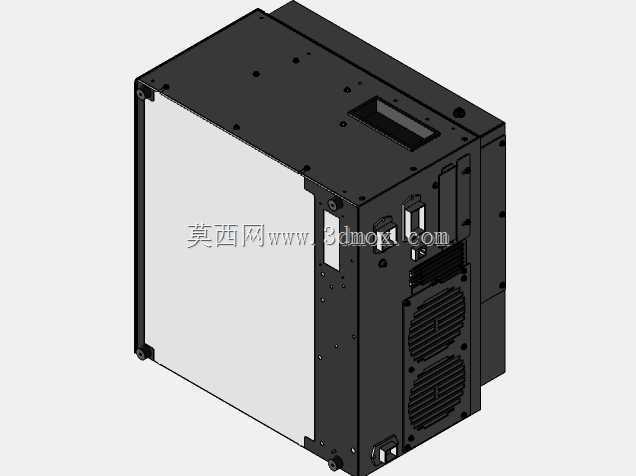

　　结构细节上，支架的四根主立柱采用4080规格的重型铝型材，相比常规4040型材，立柱在机器人高速往复运动方向的抗弯刚度提升了一倍以上，能有效抵消Delta机器人动平台高速运动时产生的交变冲击力，避免支架出现共振；中层设置了一层410mm高度的安装隔板，既可以用来放置机器人控制器、IO模块、开关电源这类电气元件，也能作为走线层，将机器人动力线、编码器线、气管都收纳在型材槽内，避免线缆外露被运动部件剐蹭。支架的侧面预留了多组T型槽安装位，可以直接安装安全光栅支架、三色灯、操作按钮盒这类周边附件，不需要额外焊接安装支座。

　　在实际应用场景中，这类铝型材支架相比定制焊接钢支架，还有一个明显优势就是装配精度可控，所有铝型材下料都是数控定尺切割，端面垂直度误差控制在0.1mm以内，角件连接后的框架整体垂直度误差不超过0.5mm/m，安装机器人后不需要额外做太多台面水平校准工作，就能满足Delta机器人0.02mm级别的重复定位精度要求。如果是用于洁净车间场景，铝型材表面的阳极氧化层不会产生锈屑，不需要做额外的表面涂层处理，就能满足洁净度要求；如果是用于普通工业车间，只需要在型材槽内加装密封胶条，就能避免粉尘积存在槽内，日常清洁维护更方便。

　　设计过程中还充分考虑了机器人的运动包络边界，上层台面的伸出尺寸、框架立柱的内空尺寸都经过运动仿真校核，机器人在全行程范围内做最大速度拾取动作时，静平台、动平台以及末端拾取保具都不会与支架任何部位发生碰撞，同时预留了至少50mm的安全间隙，避免后期更换更长的末端治具时出现干涉问题。支架底部的框架横梁采用对角交叉加强的布置形式，进一步提升了框架整体的抗扭性能，即使机器人长时间以最高节拍运行，支架也不会出现明显的晃动，能长期保持安装基准的稳定性，减少因为支架变形导致的机器人轨迹偏移、拾料失败等问题。
