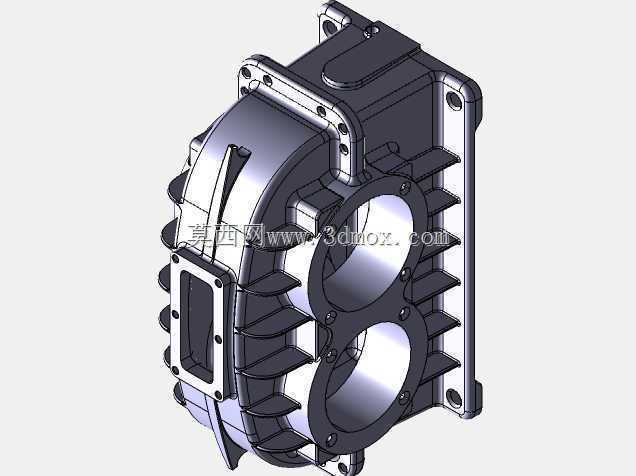

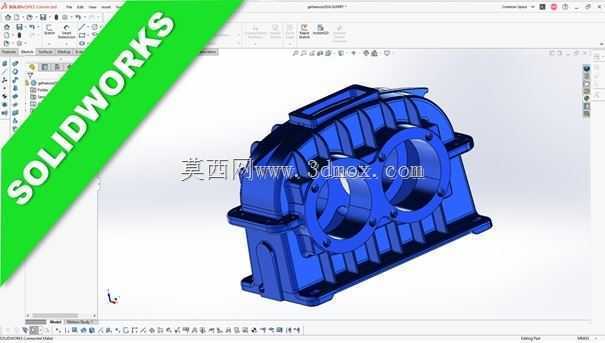

正齿轮箱壳体结构三维设计

　　这款正齿轮箱壳体是齿轮传动系统的核心承载构件，主要应用在中小功率的平行轴齿轮传动场景中，覆盖轻工输送设备、小型机床进给机构、农用机械传动单元、自动化生产线动力传输工位等多个工业场景，作为传动齿轮组的安装基座，承担着容纳齿轮啮合空间、支撑轴系部件、密封润滑腔体、隔绝外界杂质侵入的核心作用。从实际使用需求出发，该壳体的设计首先要满足轴系的安装同轴度要求，两个平行的轴承安装孔位的中心距公差严格控制在IT7级范围内，孔位的圆柱度、端面垂直度都匹配常规深沟球轴承的安装配合要求，避免轴系运转过程中出现偏载、齿轮啮合间隙不均导致的异响、磨损加剧问题。壳体的分型面采用中分面结构，也就是上下箱体结合的设计，这种结构的优势在于装配时可以先将轴系、齿轮、

　　轴承预先组装在下箱体的轴承座位置，再扣合上箱体完成装配，相比整体式箱体，大幅降低了大传动比齿轮组的装配难度，也方便后期运维时开盖检查齿轮磨损情况、更换润滑脂，不需要将整个轴系从设备上完全拆解。在安装边界的设计上，壳体底部预留了整圈的安装法兰边，法兰边上的安装孔位按照等载荷分布排布，孔位间距匹配常见的100-200mm中心距的设备安装基座尺寸，安装时可以通过螺栓直接固定在设备的安装台面上，法兰边与箱体主体之间设置了加强筋结构，避免螺栓紧固时箱体边缘出现应力变形，同时也能提升壳体整体的抗振性能，降低齿轮啮合产生的振动向设备基座传递的幅度。壳体的外形设计充分考虑了铸造工艺的可行性，所有外壁的拔模斜度控制在1.5-2度之间，壁厚保持均匀，相邻壁厚差不超过3mm，避免铸造过程中出现缩孔、冷隔等缺陷，箱体内部的加强筋不仅起到提升刚性的作用，还可以作为润滑油的导流结构，齿轮运转带起的润滑油可以顺着筋板流到轴承位置，实现轴承的自润滑，不需要额外设置复杂的润滑油路。在轴承安装孔的外侧，预留了密封件的安装槽位，可以适配标准的骨架油封，防止箱体内的润滑油泄漏，同时阻挡外界的粉尘、切削液、水汽进入箱体内部，破坏润滑环境、加速齿轮和轴承的磨损。壳体顶部预留了透气塞的安装孔位，因为齿轮箱长时间运转时，箱体内的温度会升高，空气受热膨胀，如果没有透气结构，箱体内压力升高会导致润滑油从密封结合面挤出，透气塞可以平衡箱体内外压力，同时阻挡外界杂质进入。在设计思路上，

　　这款壳体没有追求过度的轻量化，而是优先保证刚性，因为正齿轮在啮合过程中会产生径向的分力，这些力最终都会传递到箱体的轴承座位置，如果箱体刚性不足，会导致轴承座变形，进一步引发齿轮啮合错位，轻则传动效率下降、噪音增大，重则出现断齿、轴承抱死的严重故障。因此在两个轴承座的外侧，都设置了径向的加强筋，将轴承座的受力直接传导到箱体的侧壁和底部安装法兰上，分散应力集中点。从尺寸边界来看，该壳体适配中心距在80-120mm之间的正齿轮组，对应的传动功率范围在0.5-5kW之间，输入转速最高可以支持到1500rpm，能够满足绝大多数中小功率传动场景的需求。壳体的结合面位置预留了密封胶槽，装配时可以涂抹密封胶或者加装纸质密封垫，保证结合面的密封性能，

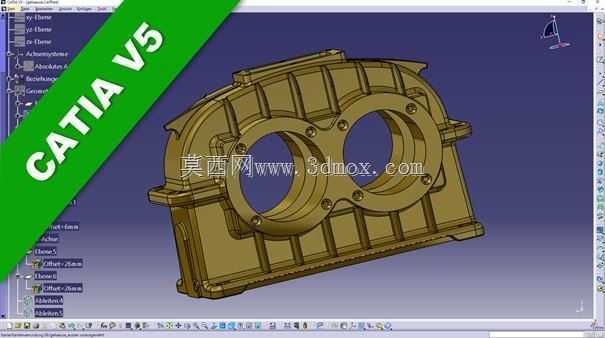

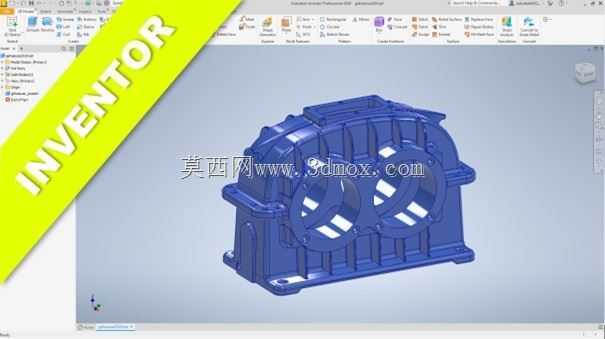

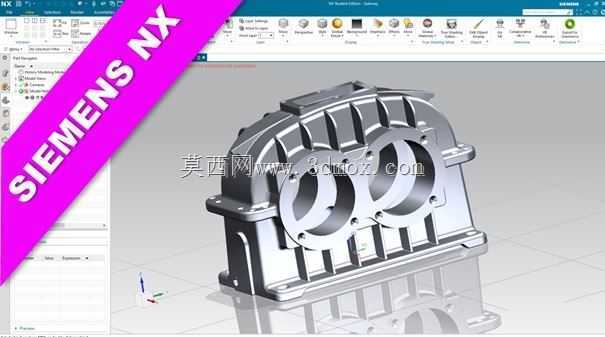

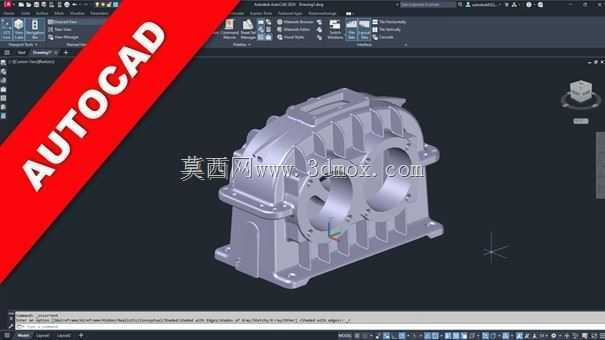

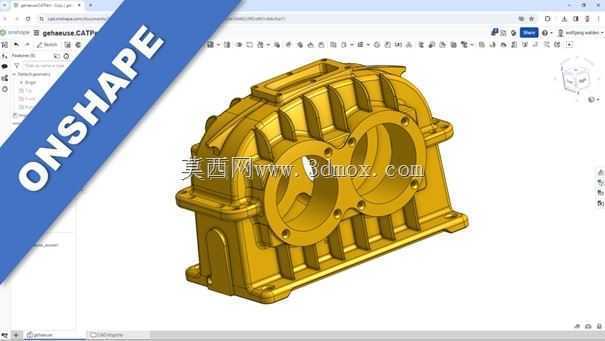

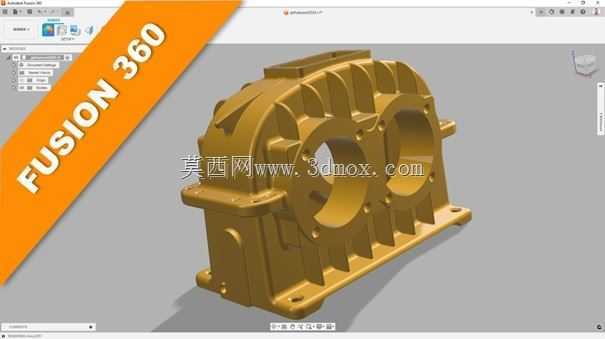

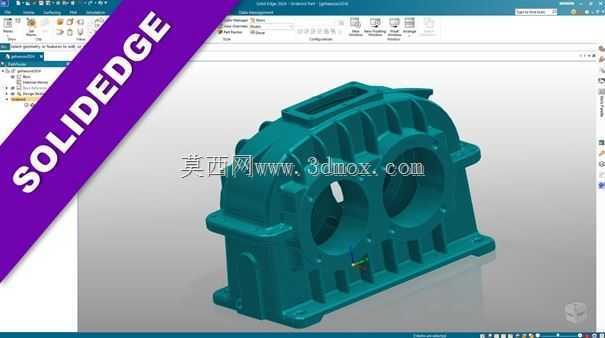

　　避免漏油。同时在箱体的下部最低位置，预留了放油螺塞的安装孔，方便定期更换润滑油时排空箱体内的旧油，不需要倾斜箱体就能完成换油操作，降低运维的工作量。在细节设计上，壳体的所有棱边都做了圆角处理，不仅是为了去除铸造后的飞边毛刺，避免装配和运维过程中划伤操作人员，也能降低应力集中系数，提升壳体的抗疲劳性能，在设备长期承受变载荷、冲击载荷的工况下，减少棱边位置出现裂纹的风险。对于三维建模的从业者来说，这类壳体建模的核心难点在于轴承孔位的同轴度、中心距的参数化控制，以及拔模斜度、壁厚均匀性的把控，建模过程中需要优先确定轴系的中心距、轴径、轴承型号这些核心参数，再反向推导箱体的内部腔体尺寸、壁厚、加强筋的位置，最后再处理安装孔、密封槽、工艺结构这些细节，不能一开始就纠结外形的美观，而是要先满足功能和工艺的要求，再对外形做优化。
