68齿圆柱直齿轮传动结构设计

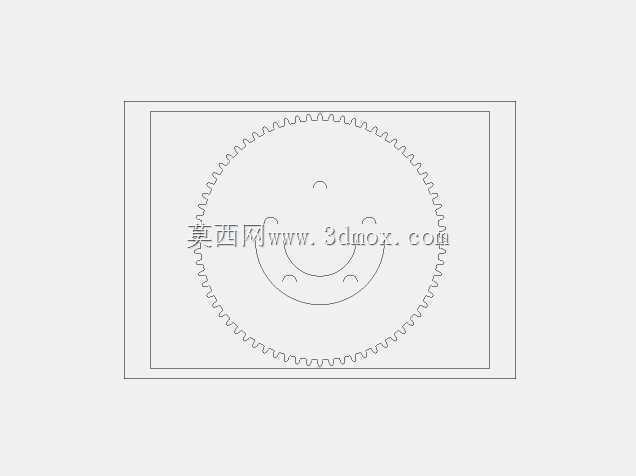

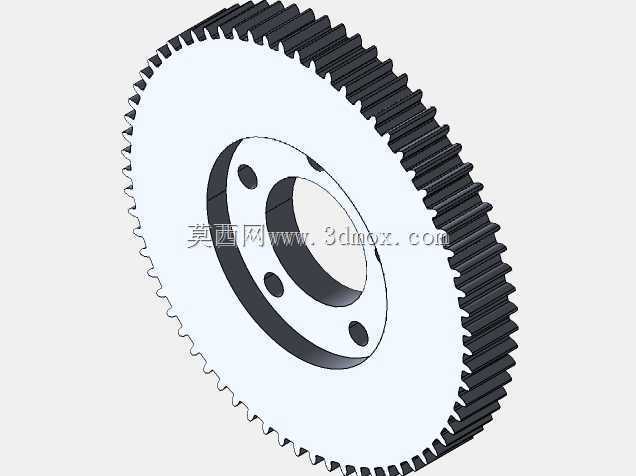

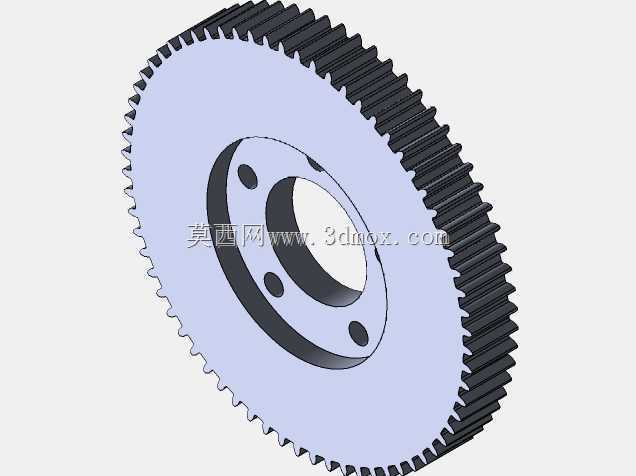

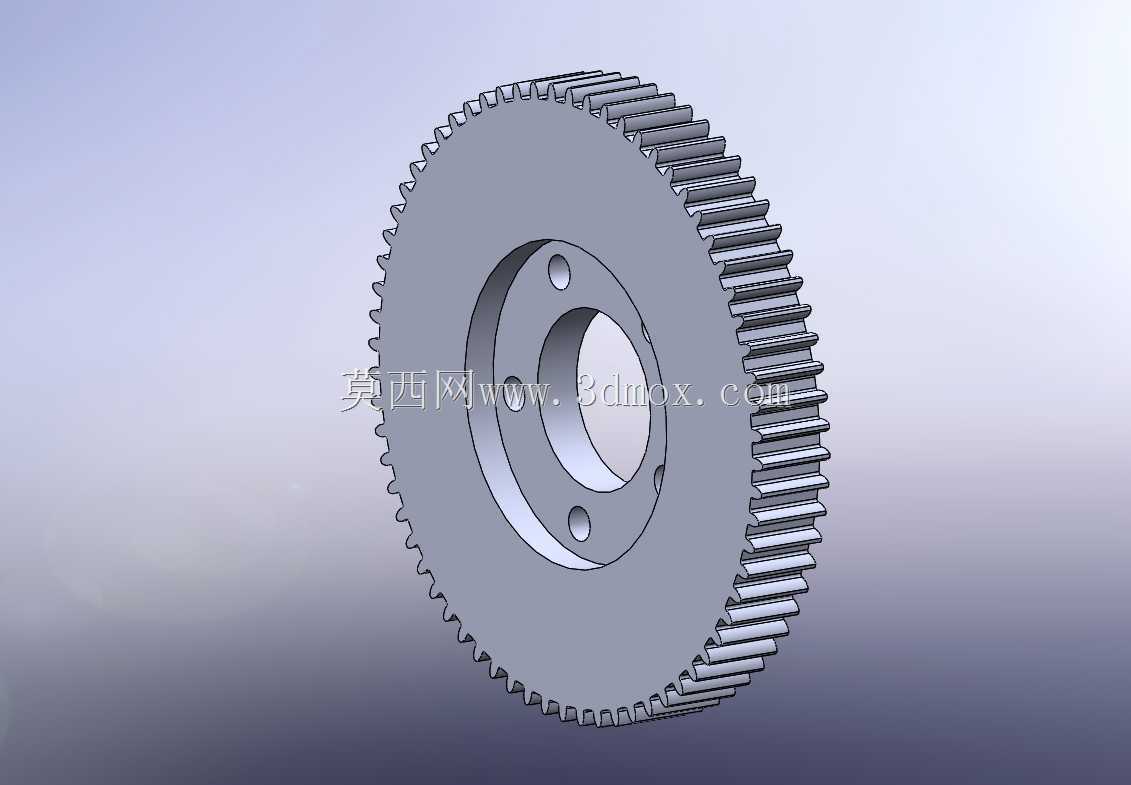

　　在常规中小功率机械传动场景中，直齿圆柱齿轮是应用范围最广的动力传递部件之一，这款68齿的直齿轮主要适配定传动比的平行轴传动工况，常见于小型进给机构、稳压设备传动单元、轻工机械的动力传输链路中，能够在环境洁净、润滑条件稳定的工况下长期稳定运行，承担转速匹配、扭矩传递的核心作用。从结构设计来看，该齿轮采用辐板式结构，齿圈与中心轮毂通过辐板连接，相比实心齿轮大幅降低了自身重量，减少了转动惯量，对于频繁启停的传动场景而言，更低的转动惯量能够降低启动瞬间的冲击载荷，减少驱动端的动力损耗，同时也能降低轴系的动不平衡量，提升中低转速下的运行平稳性。中心的通孔为轴孔，用于与传动轴配合传递扭矩，轴孔周边均匀分布的三个小孔为安装定位孔，

　　既可以用于穿装紧固螺钉实现齿轮与轴套或者轮毂的轴向固定，也可以作为加工过程中的装夹定位基准，保证齿形加工时的同轴度要求，避免安装后出现齿圈径向跳动超差的问题。齿部参数设计上，68齿的齿数选择属于中多齿范畴，在相同模数下，更多的齿数能够提升传动重合度，让轮齿啮合过程中同时参与啮合的齿对数更多，单齿承受的载荷更小，传动过程更加平稳，冲击与噪声水平更低，适合对传动平稳性有一定要求的进给类传动场景。齿顶圆直径为146mm，这个尺寸参数决定了齿轮的安装边界，在进行整机结构布局时，需要预留足够的径向空间，避免齿轮转动过程中与周边的机架、护罩或者其他零部件发生运动干涉，同时轴向尺寸也需要匹配轴系的安装空间，保证齿轮在轴上的定位可靠，

　　不会出现轴向窜动影响啮合精度。设计过程中，首先需要根据传动比要求确定齿数，匹配配对齿轮的参数保证中心距符合设计要求，其次要根据传递的扭矩大小校核轮齿的弯曲强度与接触强度，确定合适的模数与齿宽，避免出现断齿、齿面点蚀等失效形式。结构细节上，辐板与齿圈、轮毂的连接处都设计了过渡圆角，避免应力集中导致的结构开裂，尤其是在承受交变载荷的工况下，过渡圆角的设计能够大幅提升齿轮的疲劳寿命，减少应力集中源。齿端可以根据实际使用需求选择是否做倒角处理，方便安装过程中顺利啮合，避免装配时磕碰齿顶造成齿形损伤。在实际选型应用时，需要注意该齿轮的啮合侧隙要求，根据工作温度、润滑条件选择合适的配合公差，温度变化较大的工况下需要预留足够的热膨胀间隙，

　　避免齿轮运转过程中出现卡滞。润滑方式根据转速高低选择，中低转速下可以采用脂润滑，高转速工况则需要采用油浴或者喷油润滑，保证齿面啮合时能够形成稳定的油膜，降低齿面磨损，延长使用寿命。安装过程中需要保证两传动轴的平行度，避免出现轴线偏斜导致的轮齿偏载，否则会造成齿面局部磨损加剧，大幅缩短齿轮的使用寿命，同时要保证齿轮的轴向定位可靠，通过轴肩、套筒或者锁紧装置将齿轮固定在轴上的设计位置，避免运转过程中出现轴向窜动导致啮合错位。这类直齿轮的加工通常采用滚齿或者插齿工艺，精度要求高的场景下还需要进行剃齿或者磨齿精加工，以保证齿形精度、齿向精度符合传动要求，加工完成后还需要根据使用场景选择合适的热处理方式，对于载荷较大的工况可以采用齿面高频淬火提升齿面硬度，增强耐磨性，对于冲击载荷较大的场景则可以采用调质处理保证轮齿芯部的韧性，避免断齿失效。
