弹性橡胶联轴器结构三维设计模型

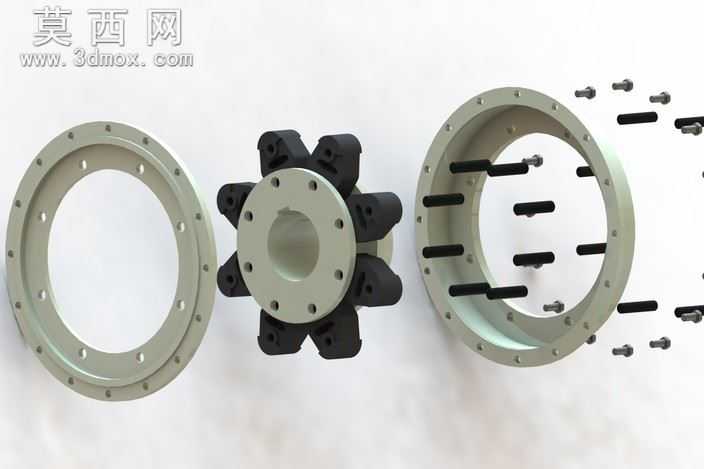

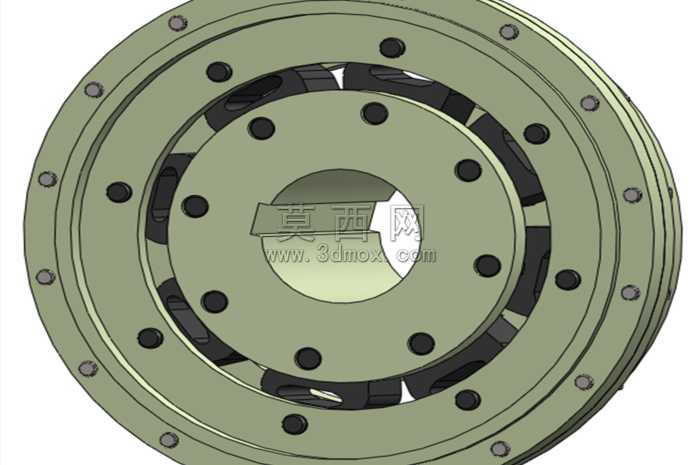

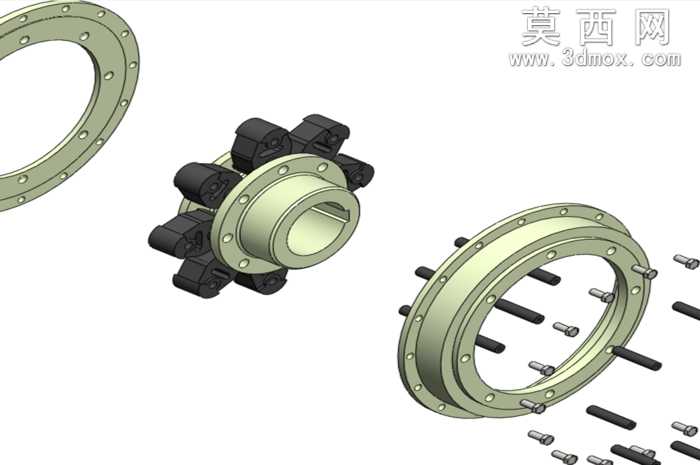

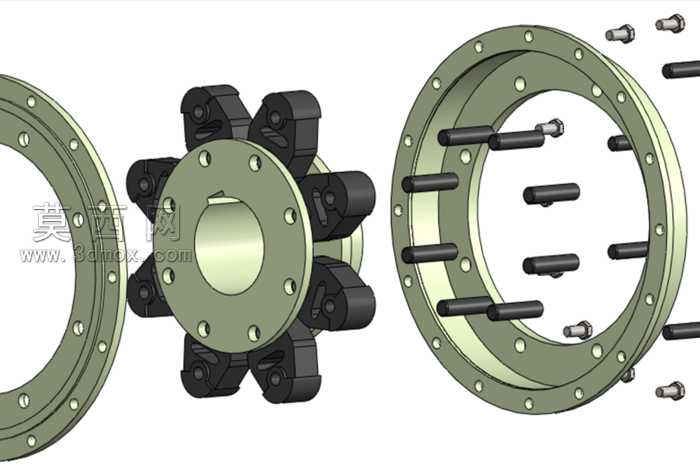

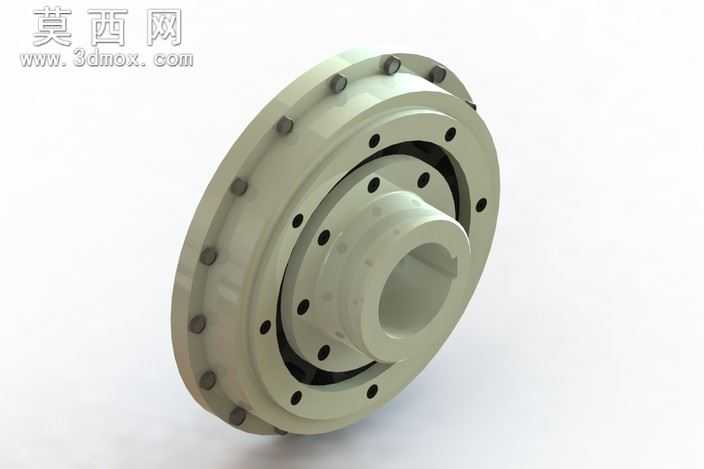

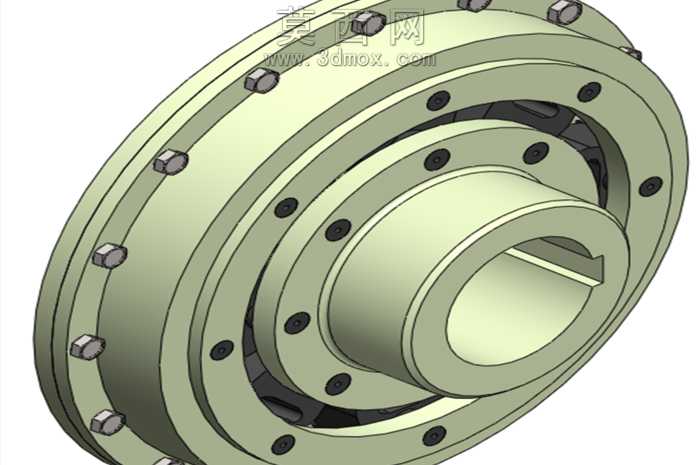

本模型为弹性橡胶式柔性联轴器的三维实体设计，建模过程严格遵循机械传动部件的实际设计规范，首先通过草图绘制确定联轴器的内外径尺寸、键槽规格、螺栓孔分布参数，基于旋转、拉伸、阵列等基础特征完成金属法兰盘、中间联接盘的主体结构搭建，针对橡胶弹性元件的特殊轮廓，采用样条曲线拟合其弧形接触面形态，通过布尔运算完成各部件的装配干涉校验，确保相邻零件间的配合公差符合传动件装配要求。材质渲染阶段，对金属法兰、联接盘部件赋予军绿色哑光金属漆材质，还原实际工业产品的表面喷涂质感，对紧固螺栓、定位销赋予镀锌亮面金属材质，区分不同功能零件的视觉特征，对中间的橡胶弹性块赋予深黑色哑光橡胶材质，通过调整材质粗糙度、反光度参数，精准呈现橡胶材质的半哑光、低反光特性，同时对零件边缘做微小倒角处理，还原真实机加工零件的工艺细节。结构设计上，该联轴器采用多组弧形橡胶块嵌装于两半联轴器的卡槽内的布局，通过橡胶元件的弹性变形补偿两轴间的径向、角向与轴向偏移，缓冲传动过程中的振动与冲击，周向均匀分布的紧固螺栓用于实现输入端与输出端法兰的轴向定位，内孔的平键槽结构用于实现轴与联轴器的周向固定，传递工作转矩，整体结构无冗余设计，各部件的受力路径清晰，橡胶块的分布位置经过受力优化，可在额定转矩范围内保证传动平稳性，避免刚性联接带来的应力集中问题。设计过程中重点考量了橡胶元件的拆装便利性，卡槽的开口尺寸预留了足够的装配间隙，螺栓孔采用沉头设计避免螺栓突出影响安装空间，整体模型完整还原了该类柔性联轴器的全部结构细节，可用于传动系统的装配模拟、运动仿真以及工程参考。
