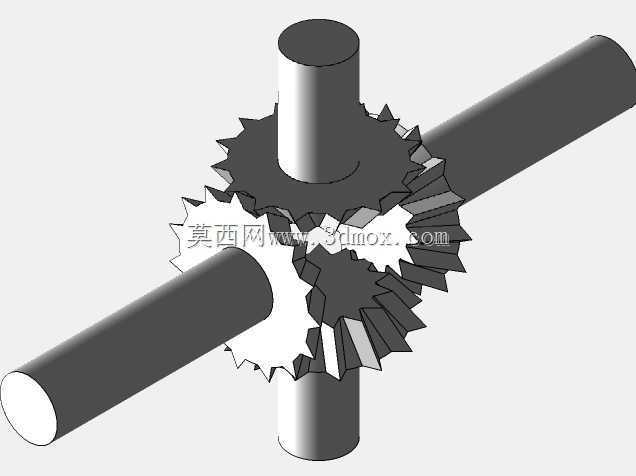

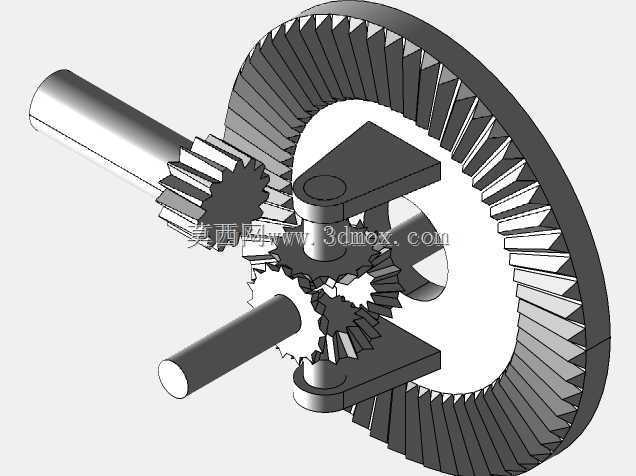

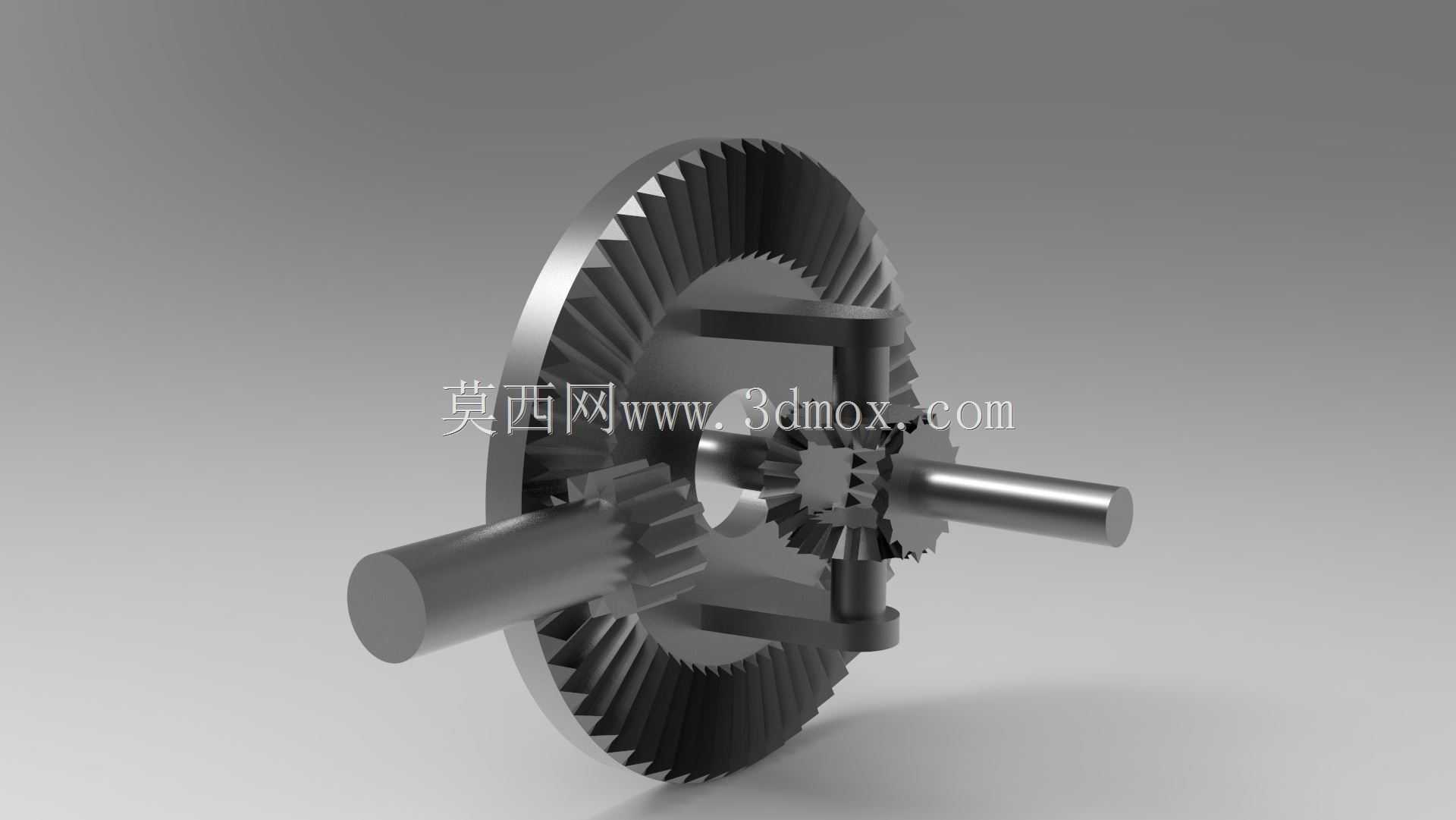

在前置后驱、四驱乘用车辆以及商用载重车辆的驱动桥内部,差速器是承担两侧驱动轮转速差调节的核心部件,日常车辆转弯、经过起伏路面时,两侧驱动轮的行驶轨迹长度存在明显差异,如果没有差速结构做转速补偿,轮胎会出现硬磨、传动系统憋劲的问题,轻则加剧胎面异常磨损,重则会打齿损坏半轴、主减齿轮。这套差速机构的核心功能,就是在向两侧半轴传递动力的同时,允许两侧半轴以不同转速旋转,尽可能让轮胎保持纯滚动状态,减少不必要的轮胎损耗与传动应力。从结构设计逻辑来看,这套差速机构采用对称式圆锥行星齿轮结构,核心组成包含差速器壳、十字行星齿轮轴、四个锥形行星齿轮、两个与半轴连接的半轴齿轮,以及与主减速器从动锥齿轮连接的安装法兰。

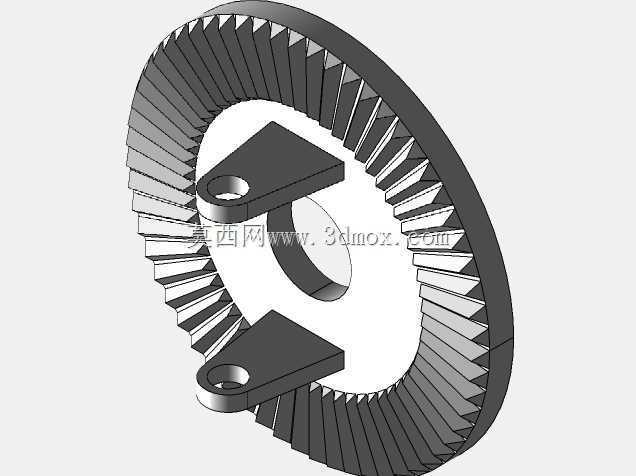

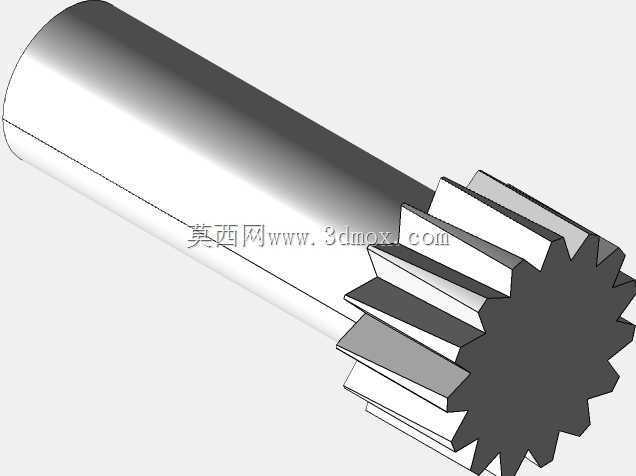

设计阶段首先要匹配主减速器的减速比,确定从动锥齿轮的分度圆直径、齿形参数,差速器壳的安装止口需要与从动锥齿轮的定位止口完全贴合,连接螺栓的孔位分布要做动平衡校验,避免高速运转时出现径向跳动。行星齿轮与十字轴的配合间隙需要控制在合理范围,既要保证齿轮能在十字轴上顺畅自转,又不能间隙过大导致运转时出现冲击异响,行星齿轮背面与差速器壳内壁之间通常会设置耐磨垫片,长期运转产生磨损后可以单独更换垫片,不需要更换整个壳体,降低后期维护成本。半轴齿轮的内花键参数需要与对应车型的半轴花键完全匹配,花键配合采用过渡配合,既保证动力传递的可靠性,又方便维修时的拆装作业。从安装边界来看,这套差速机构整体集成在驱动桥的桥包内部,
差速器两端通过圆锥滚子轴承支撑在桥壳的轴承座上,轴承预紧度可以通过调整垫片进行调节,避免轴承间隙过大导致齿轮啮合间隙异常。整套机构的径向最大尺寸由从动锥齿轮的齿顶圆直径决定,轴向尺寸需要匹配桥包的内部空间,预留出半轴插入半轴齿轮的安装行程,同时要保证差速器运转时,行星齿轮、半轴齿轮的齿顶不会与桥壳内壁发生运动干涉。在实际工况匹配中,差速器的齿轮模数需要根据车辆的额定输出扭矩做选型,乘用车辆通常选用模数较小的齿轮保证传动平顺性,商用载重车辆则会选用更大模数的齿轮,提升大扭矩传递下的结构强度。日常做三维建模时,需要重点关注锥齿轮的齿面啮合印痕,行星齿轮与半轴齿轮的啮合位置要控制在齿面中部,避免偏载导致的轮齿早期断裂,
同时要做运动仿真验证,模拟车辆转弯时两侧半轴存在转速差的工况,检查行星齿轮自转过程中是否存在卡滞、齿面干涉的问题。很多新手建模时容易忽略差速器壳上的润滑油道设计,实际结构中差速器壳上会开有对应油孔,车辆运转时桥壳内的齿轮油可以通过油孔进入差速器内部,对行星齿轮、十字轴、半轴齿轮的啮合面进行润滑,避免高速重载下出现齿轮烧蚀的问题。另外十字轴的四个轴颈的位置度公差要求较高,建模时需要保证四个轴颈的轴线处于同一平面,且相交于差速器的旋转中心,否则会导致行星齿轮啮合受力不均,运转时出现周期性异响。这套差速结构的设计经过了多年的市场验证,结构可靠性高,维护成本低,是目前民用车辆驱动桥中应用最广泛的差速结构形式,建模过程中还原各部件的配合关系、安装定位特征,能够为后续的驱动桥总成设计、维修模拟、教学演示提供准确的三维数据支撑。
