标准四旋翼四轴飞行器机身结构设计

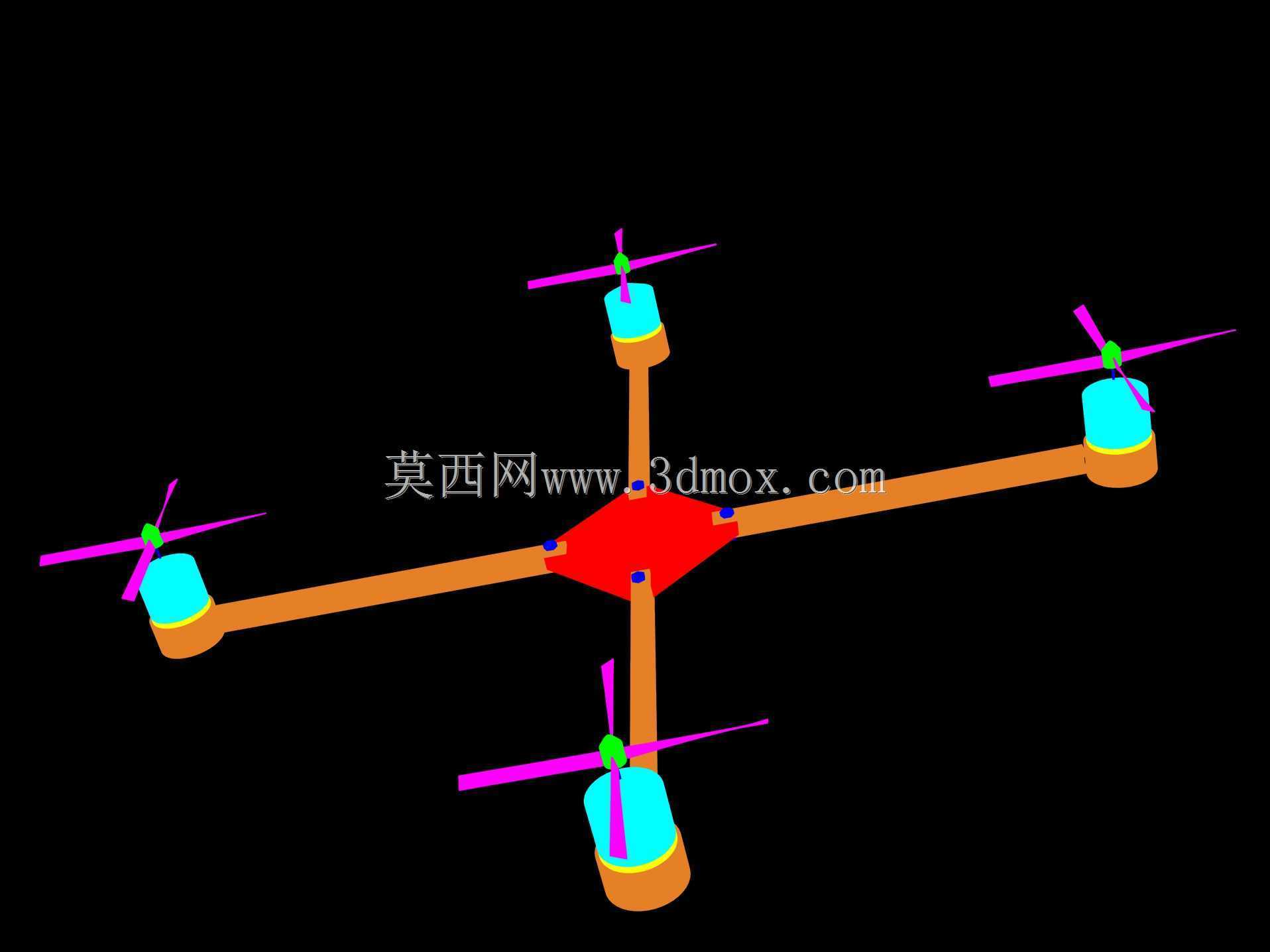

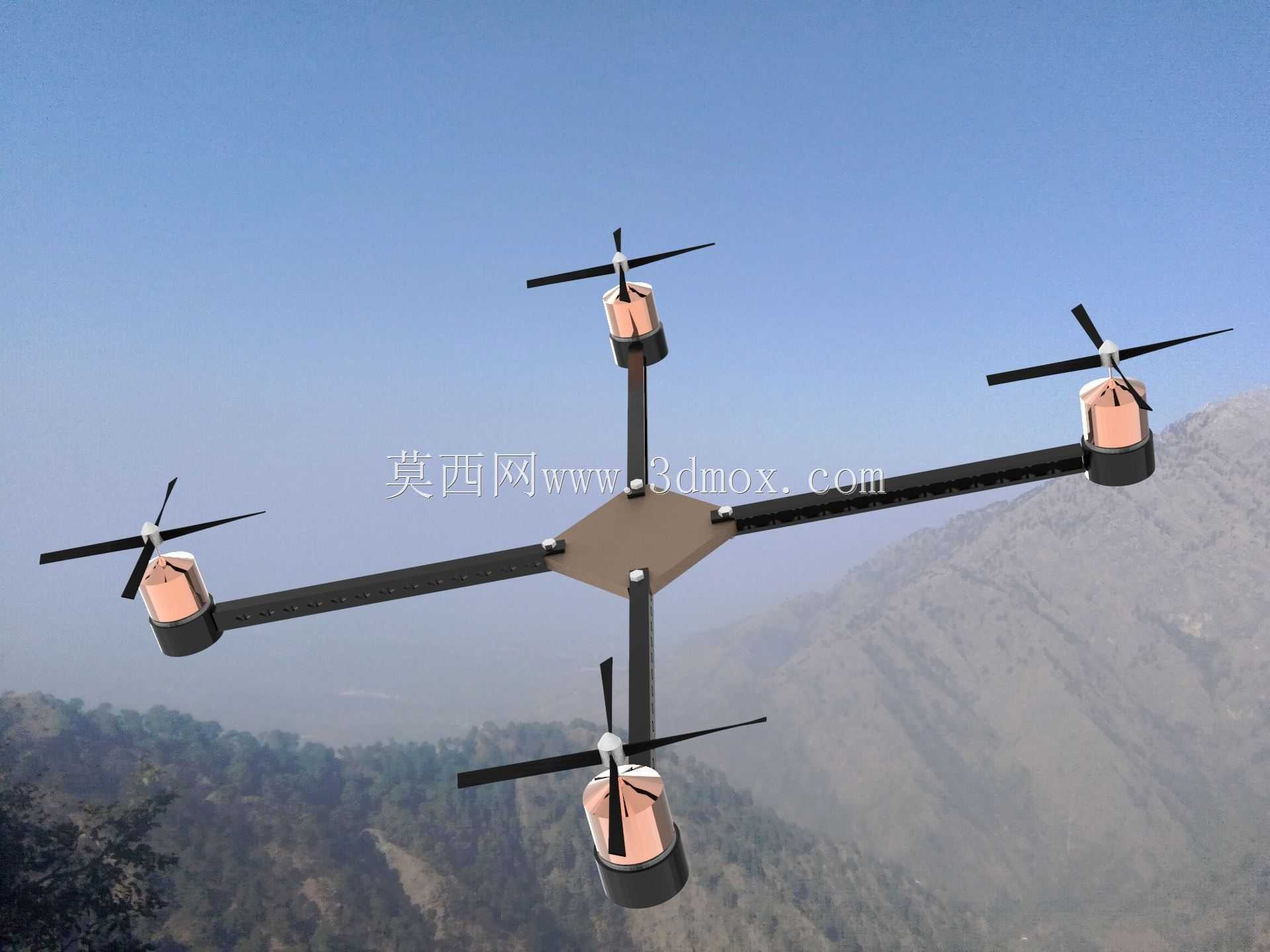

　　这套四旋翼机身结构，是面向消费级及入门级工业巡检类无人飞行器开发的承载基体，日常作业中可搭载轻量化可见光相机、小型环境监测传感器模块，完成低空园区巡检、农田作物长势巡查、小型活动场地航拍等场景的硬件承载需求，结构本身不集成飞控、电调、电池等电子元器件，仅作为所有机载部件的安装承载基体使用。从结构布局来看，采用中心对称十字型四柱延伸设计，中心承载板为正四边形构型，四个机臂沿中心板对角线方向向外等距延伸，机臂末端预留动力单元安装位，可适配外径28mm至32mm规格的外转子无刷电机安装座，机臂与中心板的连接位置采用嵌入式定位加侧向顶丝锁紧的结构，既可以保证机臂安装后的同轴度，避免动力输出时出现机臂偏转导致的拉力方向偏移，

　　也能在机臂出现磕碰损坏时快速拆换，无需整体更换机架结构。设计阶段优先考虑了动力单元的力臂匹配，四个机臂的有效长度控制在320mm，搭配10寸规格螺旋桨时，相邻机臂末端的螺旋桨转动平面不会出现重叠干涉，预留的安全间隙达到15mm，可避免飞行过程中气流扰动导致的桨叶打桨风险。中心承载板的厚度设置为4mm，采用碳纤维复合板材的等强度设计思路，中心区域预留了30.5mm×30.5mm的标准飞控安装孔位，同时在飞控安装位周边预留了电调、电源分线板的安装空间，中心板上下两侧设置有10mm高度的支撑柱安装孔，可叠加安装电池固定板、GPS模块安装座等扩展部件，电池安装位的可容纳尺寸范围为150mm×50mm×35mm，能够适配主流3S至4S规格的锂聚合物电池固定需求。机臂采用圆形截面管材构型，外径16mm，壁厚2mm，这种截面设计在保证相同抗弯强度的前提下，比方形截面机臂的气动阻力降低约18%，能够减少前飞过程中机臂产生的紊流对螺旋桨下洗气流的干扰，提升飞行姿态的稳定性。机臂末端的电机安装座设置有4个M3规格的安装孔，孔位间距为19mm，适配绝大多数中小型多旋翼无人机的电机安装标准，安装座下方预留了2mm厚度的减震垫安装槽，可粘贴橡胶减震垫来过滤电机转动产生的高频振动，避免振动传递到中心板的飞控及任务载荷上，影响传感器的测量精度与成像清晰度。结构的整体安装边界控制在轴距360mm范围内，

　　整机装配完成后不含电池及电子部件的结构自重控制在180g以内，能够保证足够的载荷冗余，在搭载200g以内的任务载荷时，整机推重比可达到2.5以上，满足常规机动飞行的动力冗余要求。设计过程中对机臂的受力工况做了针对性优化，当单臂承受5N的垂直向下拉力时，机臂末端的最大形变量控制在2mm以内，不会出现因机臂形变导致的螺旋桨平面倾斜，保证四个动力单元的拉力方向始终保持垂直向上，避免飞行过程中出现不必要的姿态偏移。中心板的走线槽采用内嵌式设计，所有连接电机与电调的动力线、信号线都可以沿机臂内部的空腔走线，从中心板侧面的出线孔引入到中心板下方的分线区域，既可以减少线材外露带来的气动阻力，也能避免飞行过程中线材被螺旋桨打到的风险，

　　同时线材内置的设计也能降低户外作业时树枝、线缆等障碍物勾挂线材导致的炸机风险。起落架的安装位设置在中心板下方的四个角点位置，预留的安装孔位可适配高度100mm至150mm的可拆卸起落架，能够在起降时为机身下方搭载的任务载荷提供足够的离地间隙，避免载荷直接接触地面造成磕碰损坏，同时可拆卸的起落架设计也方便在做穿越类飞行任务时拆除，进一步降低整机重量与风阻。整套结构的连接紧固件全部采用标准M2、M3规格的内六角螺丝，没有定制化的特殊连接件，日常维护更换时可以很方便地找到适配的标准件，降低运维成本。在结构的配重平衡设计上，四个机臂的单件重量差控制在0.5g以内，中心板的重心与几何中心重合度偏差不超过1mm，能够减少飞控系统的姿态修正负担，提升飞行时的悬停精度，降低不必要的动力消耗。
