龙门式手动液压冲压压力机结构设计

　　这款龙门式液压压力机的三维结构，完全围绕中小批量冲压、校形、压装作业的实际工况展开设计，没有冗余的装饰性结构，所有部件的选型和排布都优先考虑车间日常使用的耐用性与操作便利性。从应用场景来看，这类设备常见于五金加工车间的冲压工序、机加工车间的轴类零件校直、维修车间的轴承压装与零部件拆卸，也可用于小型钣金件的折弯、压印作业，相比大型闭式压力机，它的占地面积更小，对安装地面的承重要求更低，不需要专门做厚重的设备基础，普通硬化水泥地面即可放置使用，适配多品种小批量的柔性生产需求，不需要复杂的模具换装流程，单人即可完成操作与工件上下料。

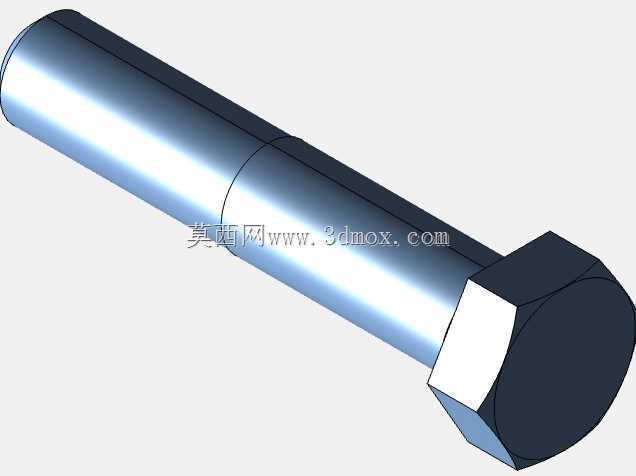

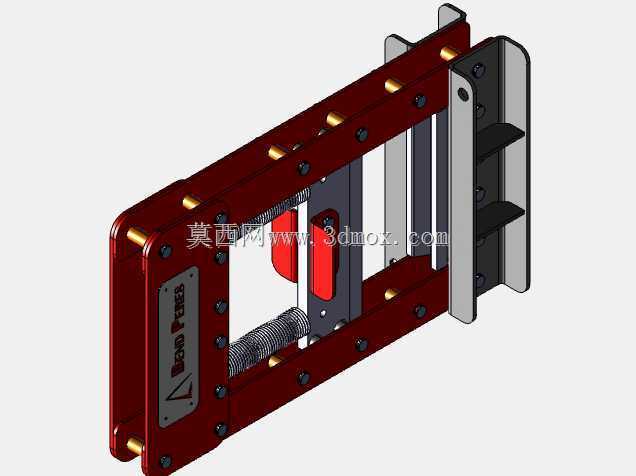

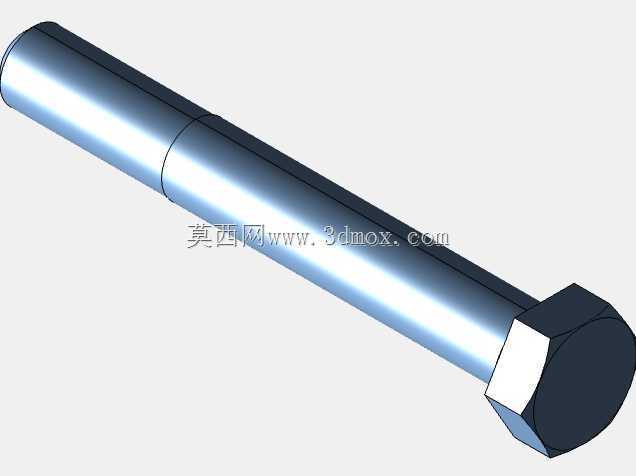

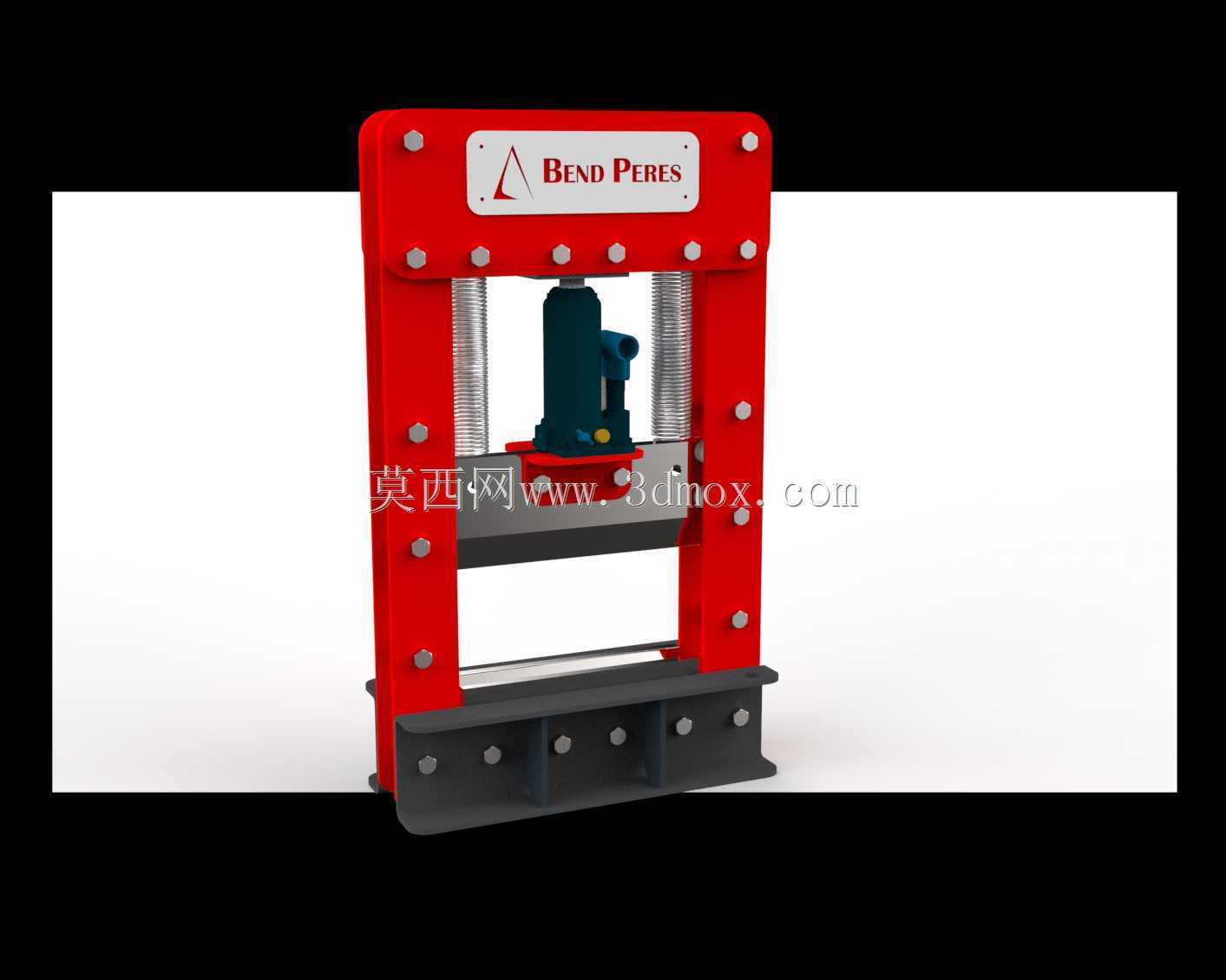

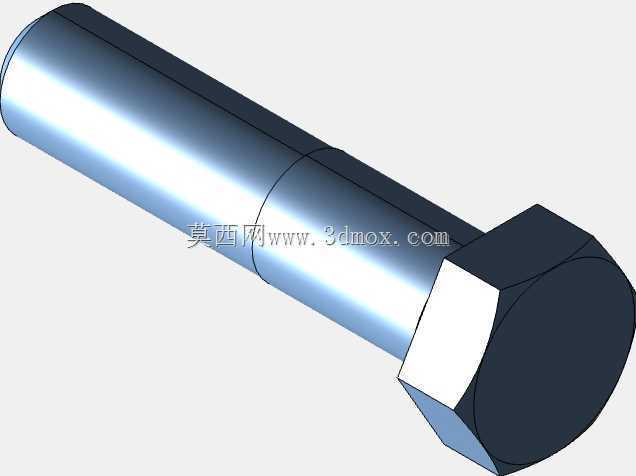

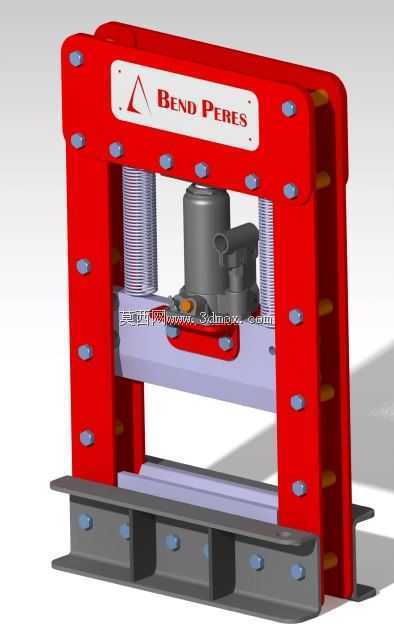

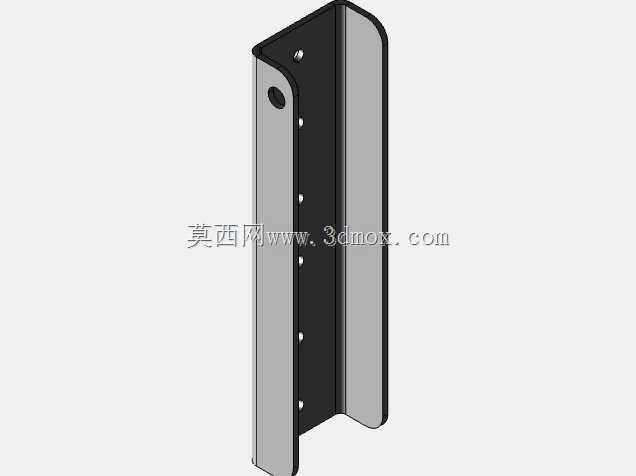

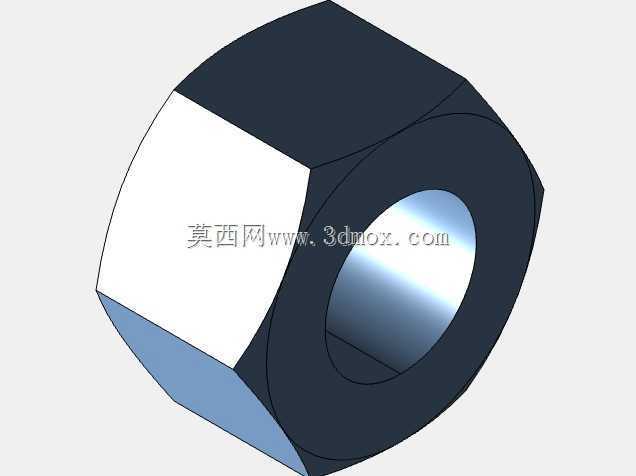

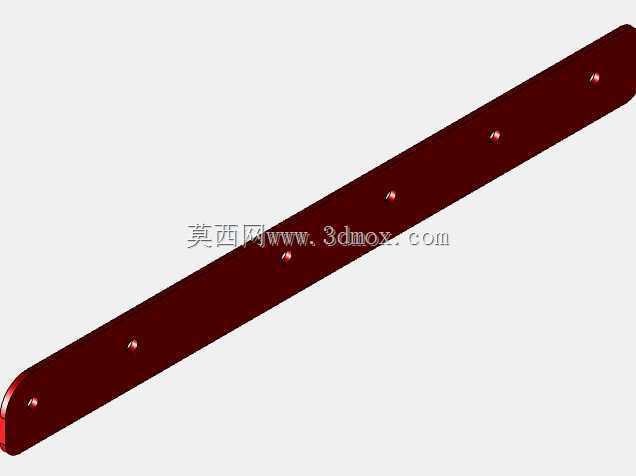

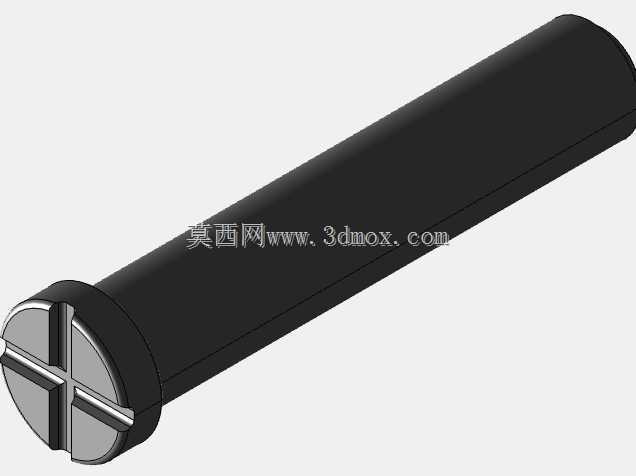

　　从结构设计思路来看，整体采用双柱龙门式框架，两侧立柱采用加厚矩形型钢焊接后整体去应力处理，避免长期承压后出现机架变形，上下横梁与立柱通过高强度内六角螺栓配合定位销连接，既保证了机架的整体刚性，也方便后期维护时拆卸更换磨损的导套部件。中间的工作平台采用可调节高度的设计，平台两侧带定位卡槽，可根据加工工件的高度调整平台与上压头的间距，不需要额外加装垫块，适配不同高度的工件加工需求，平台表面加工有均匀分布的T型槽，方便安装固定简易模具、工件定位夹具，压装作业时可以通过T型螺栓快速锁紧工件，避免施压过程中工件偏移造成压伤或模具损坏。

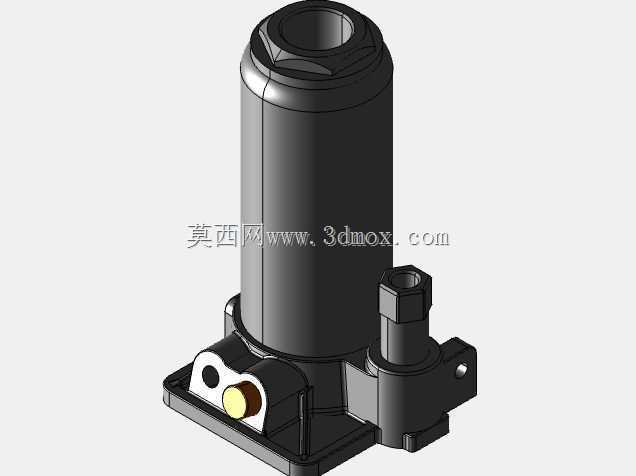

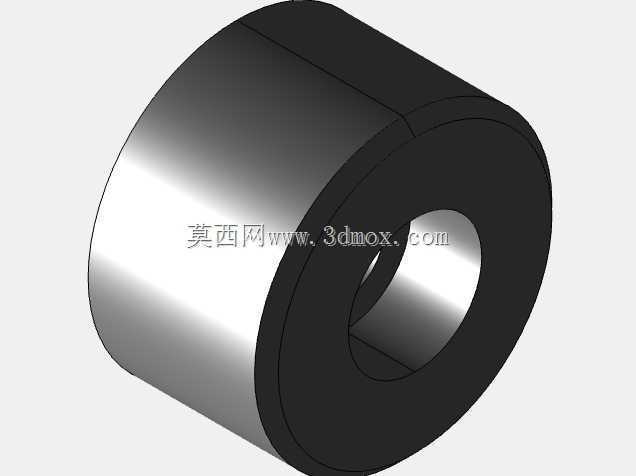

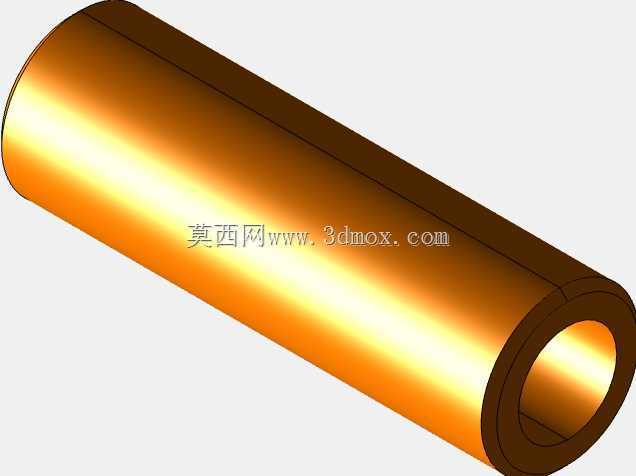

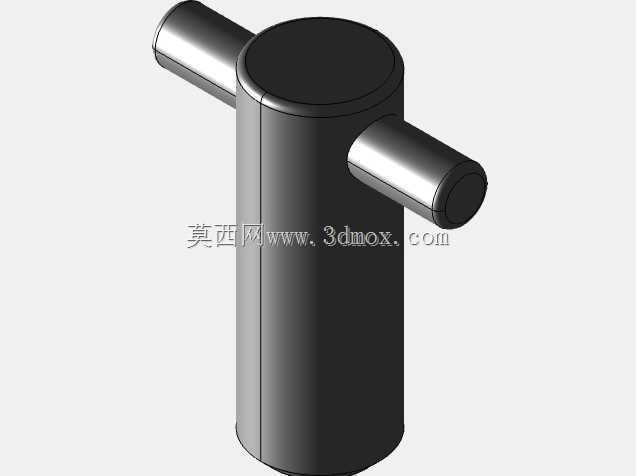

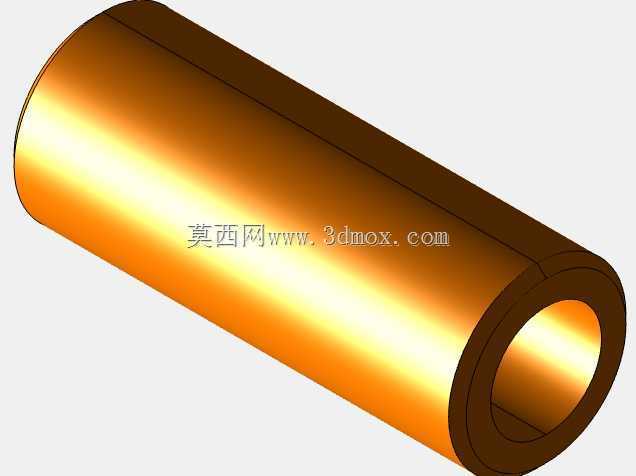

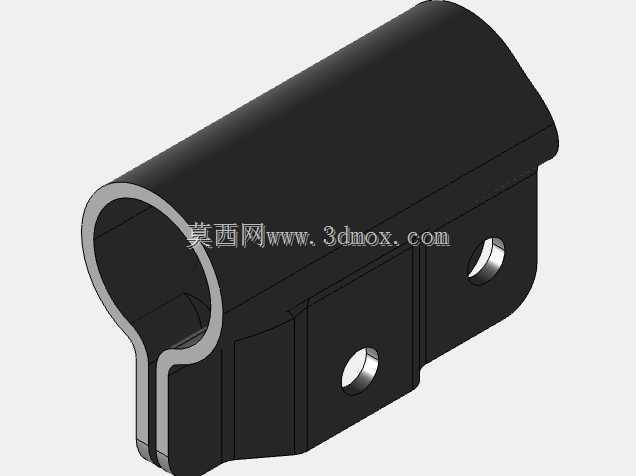

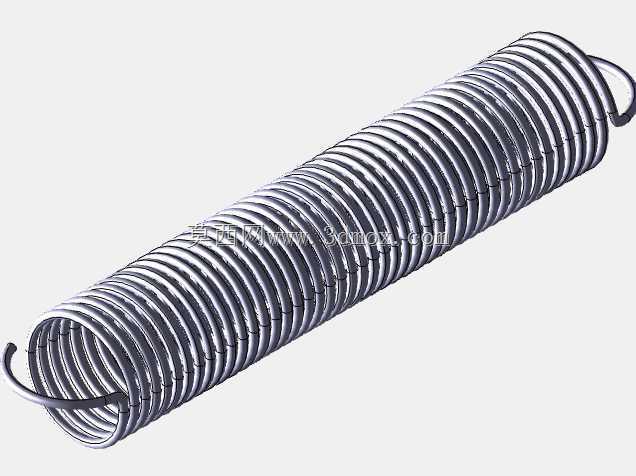

　　核心施压单元采用单作用液压油缸，油缸垂直安装在上横梁的中心位置，油缸活塞杆端部连接快换式压头接口，可以根据作业需求更换平压头、V型校直压头、冲压成型模头，不需要复杂的连接结构，普通操作人员借助简单工具即可在几分钟内完成压头更换。油缸两侧配套安装了镀铬导向光杆，光杆与上横梁之间安装有自润滑铜套导套，压头下行过程中，导向光杆同步跟随移动，避免活塞杆承受侧向力，长期使用也不会出现油缸密封件偏磨漏油的问题，大幅延长液压核心部件的使用寿命。设备底部的底座采用加厚钢板焊接结构，底座上预留了地脚螺栓安装孔，如果需要进行大吨位冲压作业，可以通过膨胀螺栓将设备固定在地面上，进一步提升设备的稳定性，避免施压时设备出现晃动。

　　从安装边界尺寸来看，这款压力机的整体宽度控制在1.2米以内，深度控制在0.8米以内，常规配置下的闭合高度最大可达500毫米，压头的有效行程在200毫米左右，完全覆盖常规小型冲压件、校形件、压装件的尺寸需求，不需要占用过大的车间空间，甚至可以在小型维修工位、五金加工作坊的狭小空间内布置使用。液压动力单元可以根据使用需求选择手动泵或者小型电动液压泵配置，如果是维修车间低频使用场景，配套手动液压泵即可满足压力需求，不需要额外接电，移动使用更加灵活；如果是生产车间高频作业场景，可以配套脚踏控制的电动液压泵，操作人员可以双手固定工件，通过脚踏开关控制压头升降，作业效率更高。

　　在细节设计上，机架的所有外露棱边都做了倒角处理，避免操作人员上下料时被锋利边缘划伤，两侧立柱上安装了可调节的限位挡块，可以根据压装深度需求设置压头下行的极限位置，避免压头超程损坏模具或者工件。液压系统配套了过载溢流阀，当压力超过设定额定值时会自动泄压，避免过载造成机架变形或者油缸损坏，日常使用时不需要频繁调整压力参数，设备自身即可完成过载保护。压头的工作端面做了高频淬火处理，表面硬度达到HRC45以上，长期冲压施压也不会出现凹陷、变形的问题，压头与活塞杆的连接采用螺纹加防松销结构，反复施压也不会出现压头松动脱落的安全隐患。

　　不同于大型冲压设备的复杂控制系统，这款压力机的结构非常简洁，没有复杂的电路和气路部件，日常维护只需要定期给导向光杆涂抹润滑脂、检查液压油液位即可，不需要专业的设备维护人员，普通车间操作人员即可完成日常保养工作，设备的易损件只有油缸密封件和导套，采购替换成本很低，适合中小加工单位、维修站点、职业院校实训车间使用，既可以满足实际生产作业的压力加工需求，也可以作为液压传动、冲压工艺的实训教具，帮助学习者理解框架类承压设备的结构设计逻辑与液压施压的工作原理。
