日产纳瓦拉D22车型前防护杠结构设计

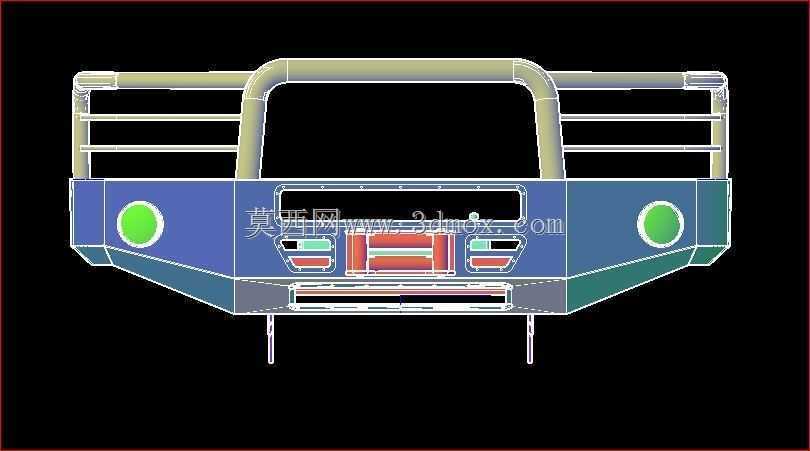

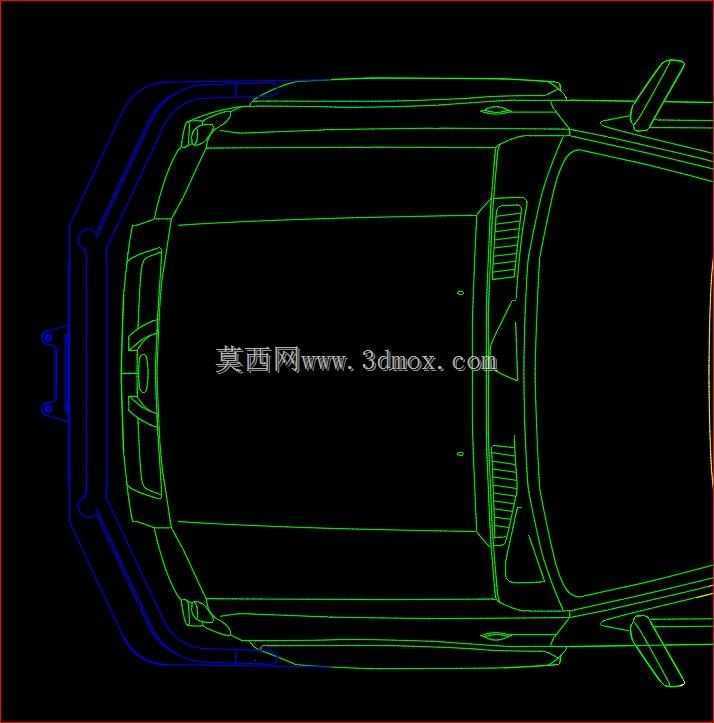

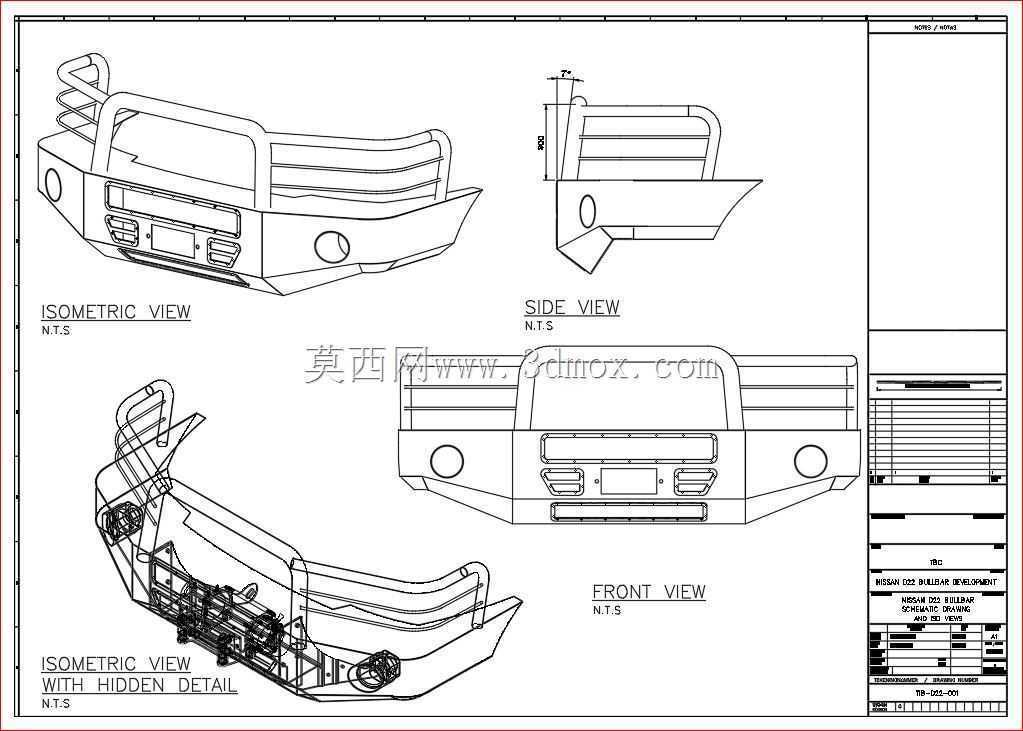

　　这款适配日产Navara/Frontier D22车型的前防护杠，是针对硬派皮卡越野场景开发的前部防护改装部件，核心作用是在非铺装路面行驶、户外穿越过程中抵御正面剐蹭、撞击，同时为前置绞盘、辅助灯具提供可靠的安装载体。从结构设计逻辑来看，整体采用分体式受力框架，主杠体采用弯折成型的管状结构作为上部防护边界，下部为一体化冲压成型的承托壳体，两者通过焊接工艺形成封闭受力腔体，避免单点受力时出现应力集中导致的结构变形。上部管状防护栏的弧度完全贴合原车前脸的轮廓走向，既不会遮挡原车大灯的照射范围，也不会干扰前格栅的进气效率，管体的弯折半径经过反复校核，在突出车头形成防护缓冲区的同时，不会超出整车宽度法规要求的边界，

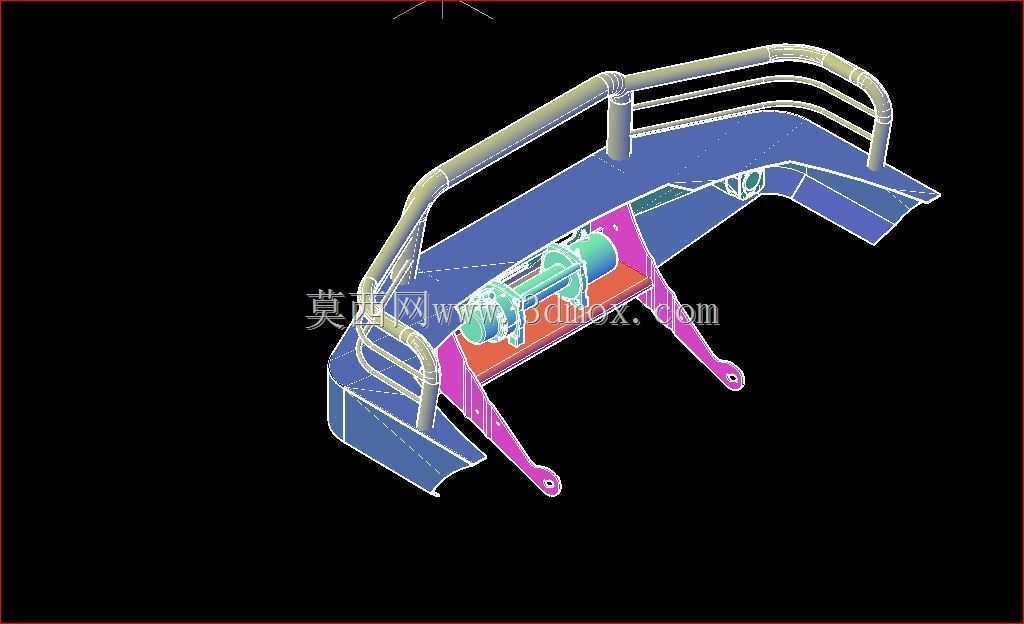

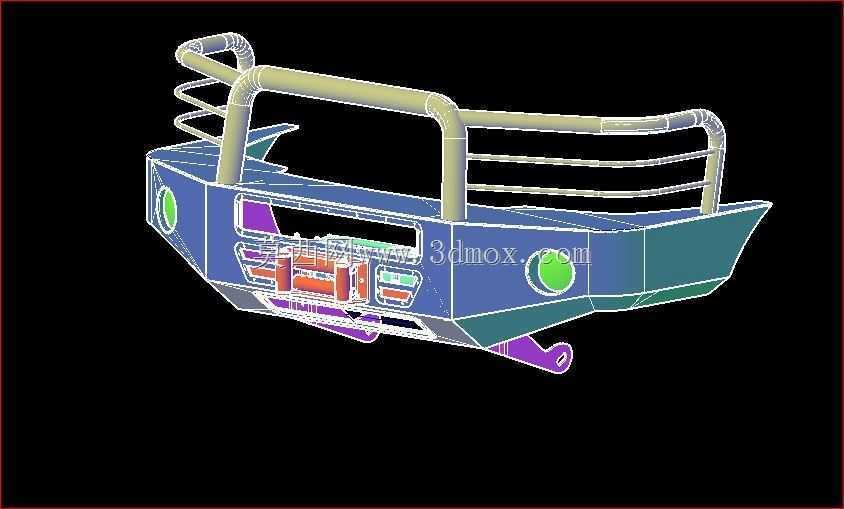

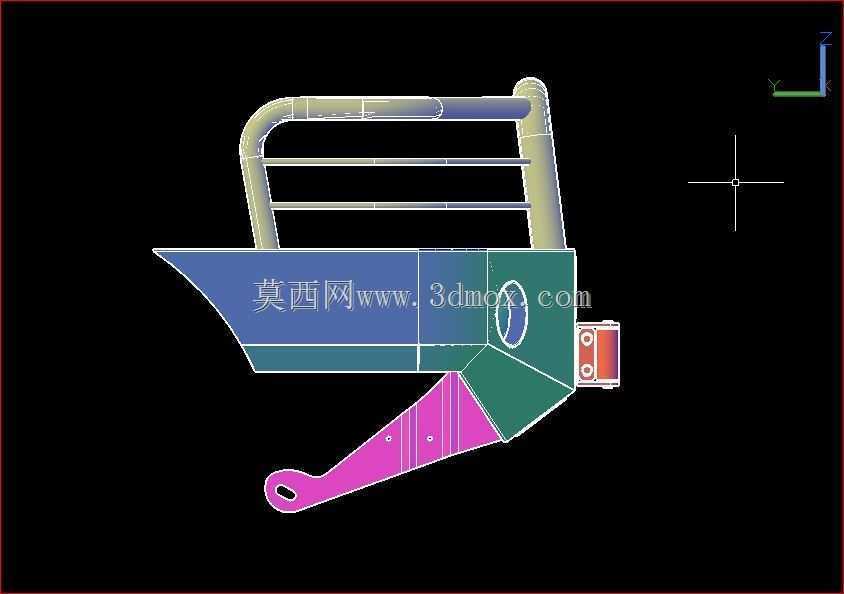

　　两侧的延伸段刚好覆盖原车前翼子板的前端边角，应对林间穿越时的树枝剐蹭、窄路会车时的轻微碰撞都能起到有效防护。下部承托壳体的安装点位完全匹配原车前防撞梁的预留孔位，不需要对原车车架进行打孔、切割等破坏性改装，安装时直接通过螺栓组与原车纵梁前端的安装座刚性连接，所有安装孔位都设计了加厚的焊接螺母衬板，避免长期越野颠簸出现螺栓滑牙、连接松动的问题。壳体中部预留了标准绞盘安装位，安装平面的平面度控制在0.5mm以内，能够适配市面上主流的12000磅规格越野绞盘，绞盘钢缆的导出孔位置刚好对准杠体中部的预留开口，不会出现钢缆摩擦杠体的情况，同时开口周边做了卷边强化处理，避免长期使用中割伤钢缆防护层。两侧预留的圆形辅助灯安装位，

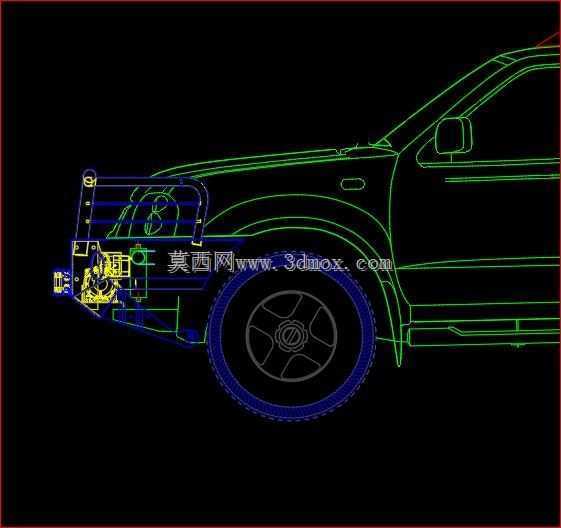

　　直径适配常规的4寸越野射灯，安装位背面设计了走线孔与线束固定卡扣位，方便后期布线时整理线路，避免线路晃动磨损。杠体两侧的雾灯区域做了内凹设计，保留了原车雾灯的安装空间，不需要拆除原车雾灯就能完成防护杠的安装，同时内凹结构也能在轻度碰撞时避免雾灯直接受到冲击。从安装边界来看，这款防护杠安装完成后，整车接近角相比原厂状态提升约8度，能够大幅降低越野爬坡时车头托底的概率，杠体下部预留的拖车钩安装位采用加厚钢板焊接，额定拖拽载荷达到3.5吨，满足户外救援时的拖拽强度要求。设计过程中充分考虑了整车配重平衡，整体采用轻量化高强度钢材制作，在保证结构强度的前提下尽可能降低前部额外配重，避免长期使用导致前悬弹簧过早疲劳衰减。

　　杠体的所有外露棱边都做了圆角钝化处理，避免安装、使用过程中划伤操作人员，表面处理预留了充足的涂装附着余量，后期不管是做喷塑还是喷漆处理都能获得良好的附着效果。针对越野场景常见的泥水侵蚀问题，所有腔体结构都设计了隐蔽的排水孔，避免腔体内积存泥水导致锈蚀，延长部件的使用寿命。在结构校核阶段，通过有限元分析对正面碰撞、偏置碰撞、斜向拖拽等多种工况进行了模拟，对应力集中的管体连接处、安装座位置都做了额外的加强筋焊接处理，保证在极端受力情况下不会出现焊缝开裂、结构断裂的问题。
