200NB规格VJ型挠性管道连接接头结构

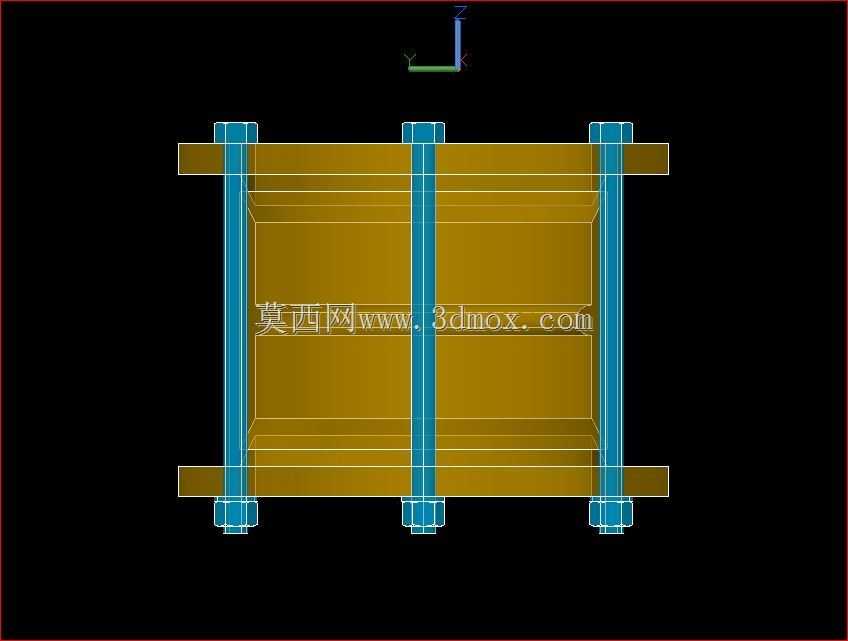

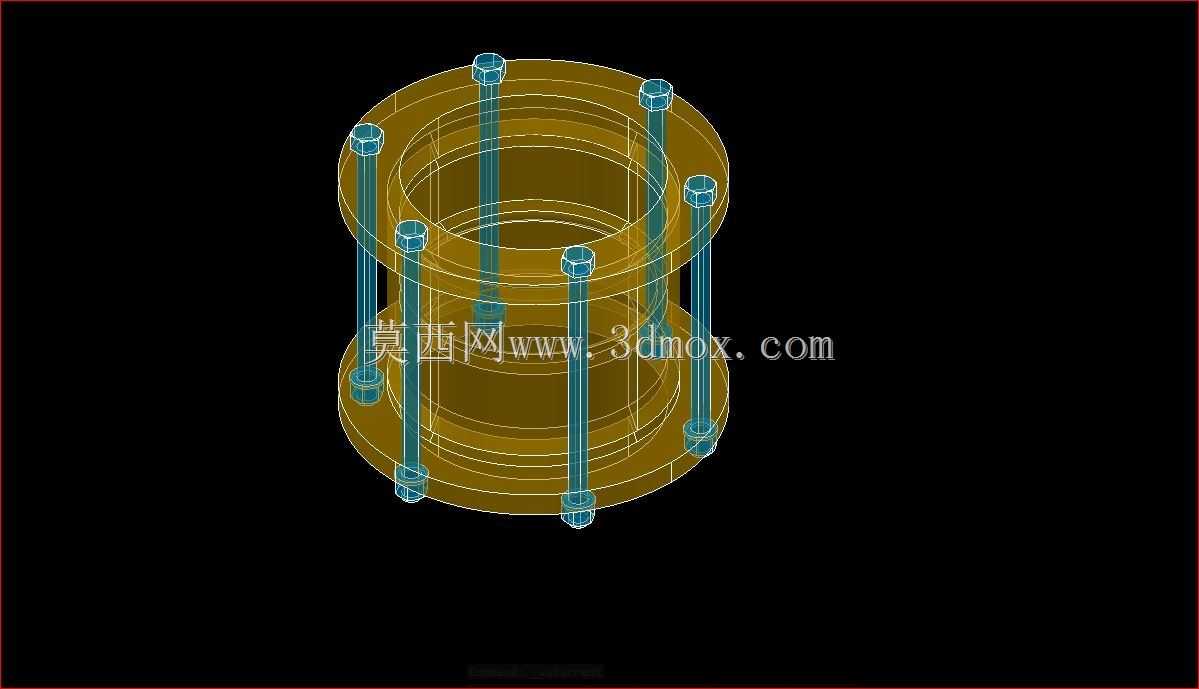

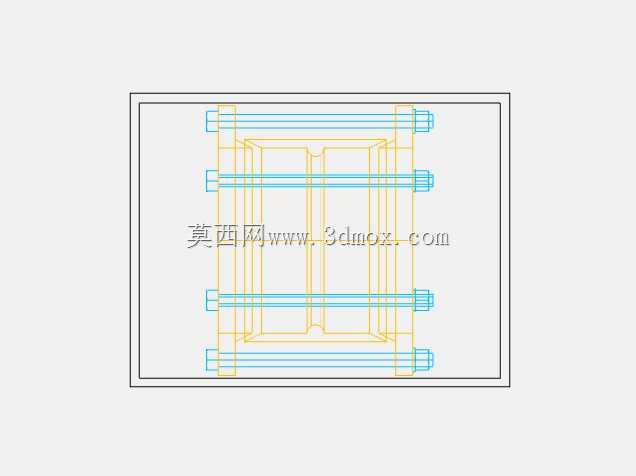

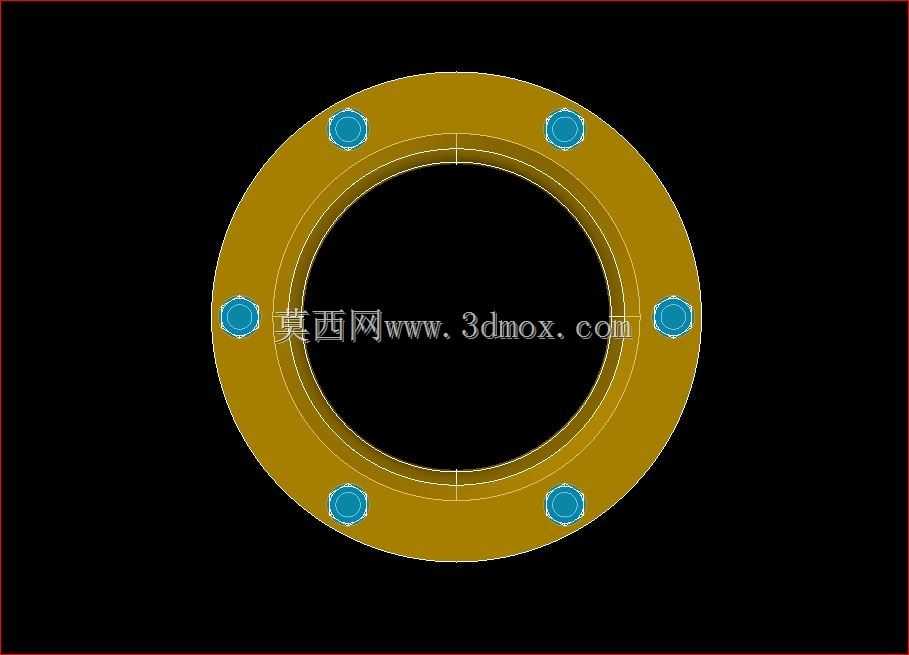

　　在市政给排水长距离管线布设、化工介质输送管网搭建、工业循环水系统装配的现场作业中，管线受温差形变、设备运行振动、地基不均匀沉降带来的轴向错位、角度偏斜问题，一直是管路密封失效、连接段渗漏的核心诱因，VJ型挠性管接头正是针对这类工况开发的管路补偿连接件，200NB的通径规格适配公称通径200mm的主流工业管线，可覆盖多数中低压流体输送场景的连接需求。从结构设计逻辑来看，该接头采用双法兰对称布局，两端法兰盘分别对接两侧管线的配对法兰，周向均匀布置的8根加长连接螺栓贯穿两片法兰，为接头提供均匀的轴向压紧力，螺栓两端配套防松螺母，可在长期振动工况下保持预紧力稳定，避免螺栓松动导致的密封失效。接头中间的挠性主体段采用环形空腔结构，相比刚性法兰连接，可允许两端管线存在一定范围的轴向位移、径向偏角与横向错位，补偿量根据管线工作压力、介质温度的不同可覆盖常规管线形变需求，无需在管段额外加装补偿器，减少管路系统的连接节点数量，降低渗漏风险点。从安装边界来看，该接头的法兰螺栓孔分布遵循对应压力等级的法兰标准，现场安装时无需对原有管线法兰进行二次加工，只需将接头置于两段管线的法兰之间，对齐螺栓孔后穿入螺栓，按对角顺序逐步拧紧螺母即可完成装配，安装过程无需特殊工装，普通管线安装班组即可完成作业。

　　接头的挠性段采用圆弧过渡结构，介质流经时不会产生明显的流阻突变，相比采用波纹结构的补偿接头，内部流道更顺滑，不易积存介质中的固体杂质，适合输送含少量颗粒的污水、循环水等介质，长期运行不会出现杂质淤积导致的流道堵塞问题。在实际选型应用中，该类挠性接头常安装在水泵出口、阀门进出口等振动源附近的管段，可有效吸收设备运行产生的振动传递，避免振动沿管线传导至远端管段引发的支架松动、焊缝开裂问题，同时在温差较大的室外架空管线中，可补偿管线热胀冷缩产生的轴向形变，替代传统的方形补偿器，减少管线布设的空间占用。

　　设计建模过程中，需重点关注螺栓孔的位置度公差，确保与配对法兰的互换性，挠性段的壁厚需根据额定工作压力进行校核，避免在承压状态下出现过度形变导致密封面错位，螺栓的长度需预留足够的调节余量，适配不同厚度的密封垫片以及接头挠性形变带来的长度变化，同时螺栓的光杆段长度需覆盖法兰与挠性段的总厚度，避免螺纹段承受剪切力影响连接强度。该接头的密封依靠法兰端面与垫片的压紧实现，挠性结构的活动间隙处采用自紧式密封结构，当管线内介质压力升高时，介质压力会推动密封件紧贴配合面，压力越高密封性能越好，无需额外施加过大的螺栓预紧力即可实现可靠密封，可降低安装时的螺栓拧紧力矩要求，避免因预紧力过大导致法兰变形或螺栓断裂。

　　在管线检修场景中，该类挠性接头可提供一定的轴向伸缩量，拆卸时无需大范围挪动两侧管线，只需松开螺栓即可将接头取下，方便对相邻的阀门、仪表等设备进行检修更换，相比刚性焊接连接的管线，可大幅缩短检修作业时间，降低管线维护成本。针对不同的输送介质，该接头的主体材质可匹配铸铁、铸钢、不锈钢等多种选项，密封垫片也可根据介质腐蚀性、温度特性选择橡胶、石棉橡胶、聚四氟乙烯等不同材质，覆盖常温清水、高温热水、弱腐蚀性化工介质等多种输送场景。建模时对所有配合面均做了公差匹配设计，法兰密封面的平面度、螺栓孔的同轴度均符合管路连接件的通用公差要求，可直接用于工程选型演示、安装工艺模拟以及管线系统的装配干涉检查，帮助设计人员在方案阶段提前验证接头的安装空间是否满足要求，避免现场安装时出现与管线支架、相邻设备的干涉问题。
