车载四声道音频功率放大器结构

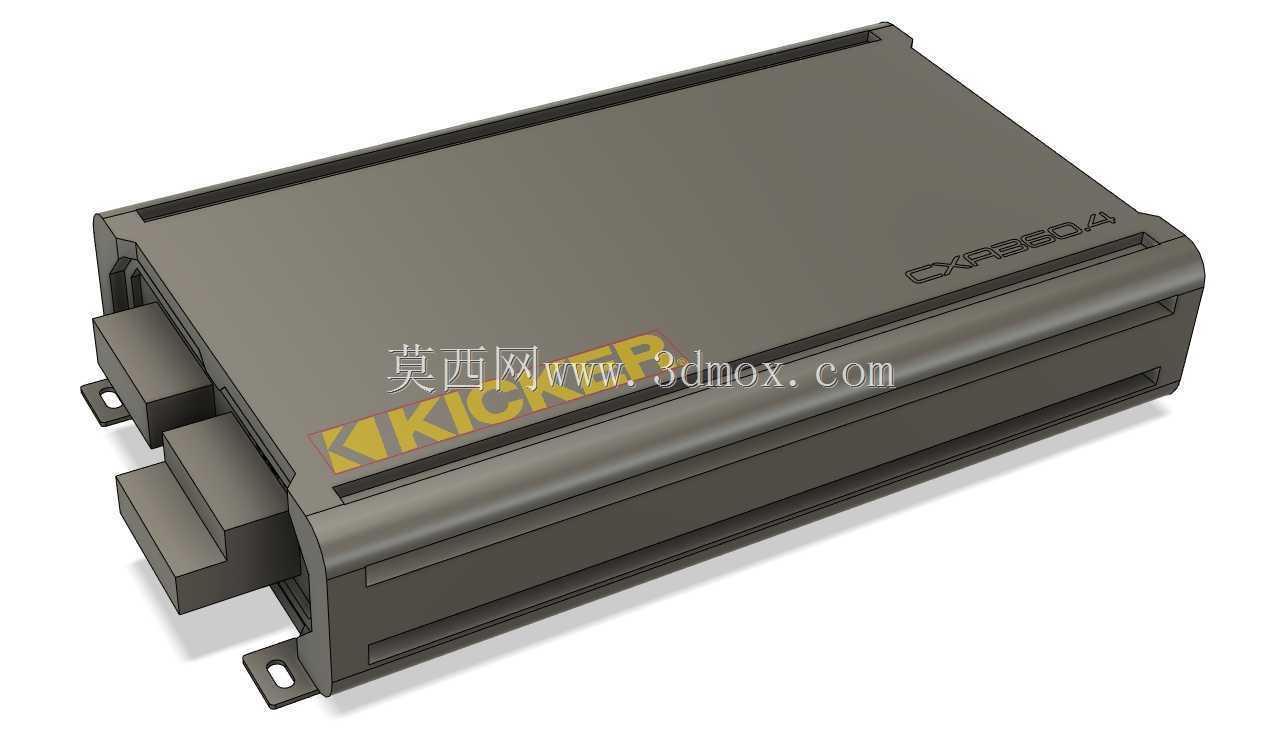

　　车载音频功率放大器是汽车影音系统中承担信号放大与扬声器驱动的核心电子设备，常见于原车音响升级、改装车影音系统、多扬声器声场配置以及低音单元扩展场景。该结构对应一款四通道汽车音频放大器，采用紧凑长方体壳体布局，适合布置在座椅下方、后备箱侧壁、备胎周边或内饰板内侧等空间受限区域。

　　从实际用途看，车载主机输出的弱音频信号需要经过功放内部电路进行电压与电流放大，才能推动车门扬声器、后置同轴喇叭或无源低音单元。四声道配置通常可分别驱动前左、前右、后左、后右四个声道，也可根据系统设计将部分通道桥接，用于驱动更低阻抗、更大功率需求的低音扬声器。设备外壳上的品牌标识与型号字符在建模中予以保留，端部接线区域以块状接口表达，便于在整车装配校核中识别线束接入方向。

　　结构设计上，整机以金属外壳作为主要承载和散热体。上盖为大面积平整面，侧边设置连续折边和加强筋，既提高壳体抗弯刚度，也增加与内部发热器件之间的热传导路径。汽车功放长期工作在大电流状态，功率管、电源模块和输出级器件会产生明显热量，因此外壳不仅是防护件，也承担辅助散热功能。壳体下部的纵向槽型结构可增强空气对流面积，同时提高侧板刚性，减少车辆振动引起的共振。

　　端部布局体现了车载设备对安装和维护的考虑。信号端、电源端和扬声器输出端集中在一侧，接线区域向外突出，能够避免线束过度弯折，并为插头、端子和防水护套预留操作空间。两侧固定耳采用带孔凸耳形式，安装孔位于壳体外侧，装配时可通过螺栓将功放固定在支架、木板或金属安装板上。固定耳与主体之间通过折边连接，孔位周边形成局部加强，能够承受车辆行驶中的振动载荷。

　　外形边界方面，模型保持了成品功放的低矮长方体比例，长度方向明显大于宽度和高度，这种比例有利于贴装在狭窄空间内。壳体四角和棱边采用圆角与折边处理，既减少锐边，也能提高外壳冲压或挤出成型后的结构强度。上表面略呈包覆式造型，侧盖与底壳之间形成分层线条，反映出实际产品中上下壳体扣合、螺钉连接或卡扣固定的装配关系。

　　在整车布置中，需要重点校核功放周围的安装间隙。设备顶部应保留线束和散热空间，避免直接贴合地毯、隔音棉等影响散热的材料；接线端前方要留出插头插拔和线束弯曲半径；底部固定面应尽量平整，必要时增加减震垫，以降低车身振动向电路板传递。对于多台设备并排安装的改装方案，还应考虑功放之间的热堆积，保证侧面和端部有足够通风通道。

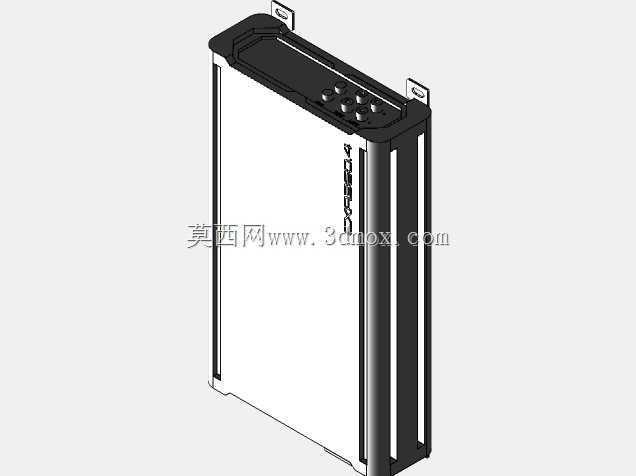

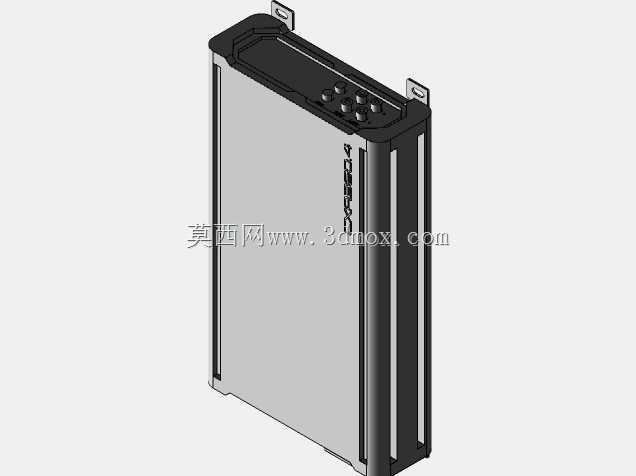

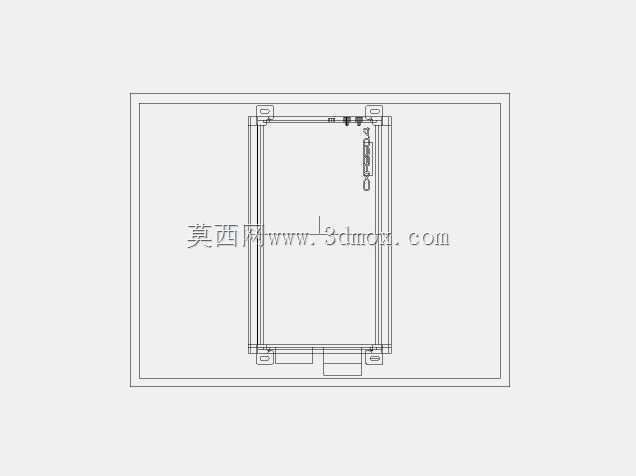

　　三维结构表达时，外壳、固定耳、端部接口和表面标识均按实体关系搭建，能够用于安装空间检查、支架设计、线束走向确认以及展示装配效果。对结构工程师而言，该模型可作为车载音响设备布置参考；对改装从业者而言，可依据其外轮廓判断座椅下方或后备箱侧壁的可安装性；对三维建模学习者而言，也能通过该案例理解电子设备外壳从散热、防护、接线到固定的一体化设计思路。
