CNC路由器用80mm规格L型固定压具

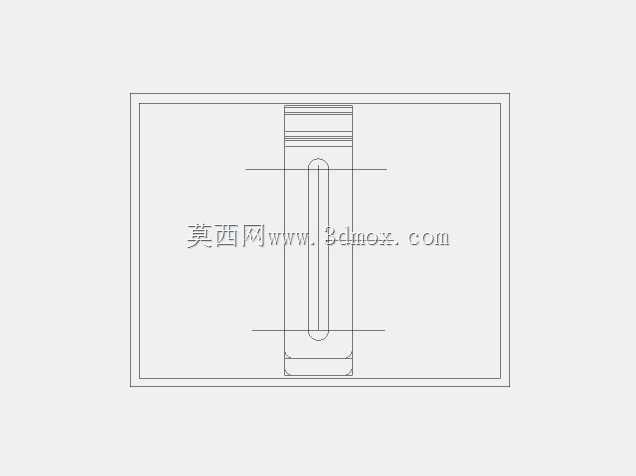

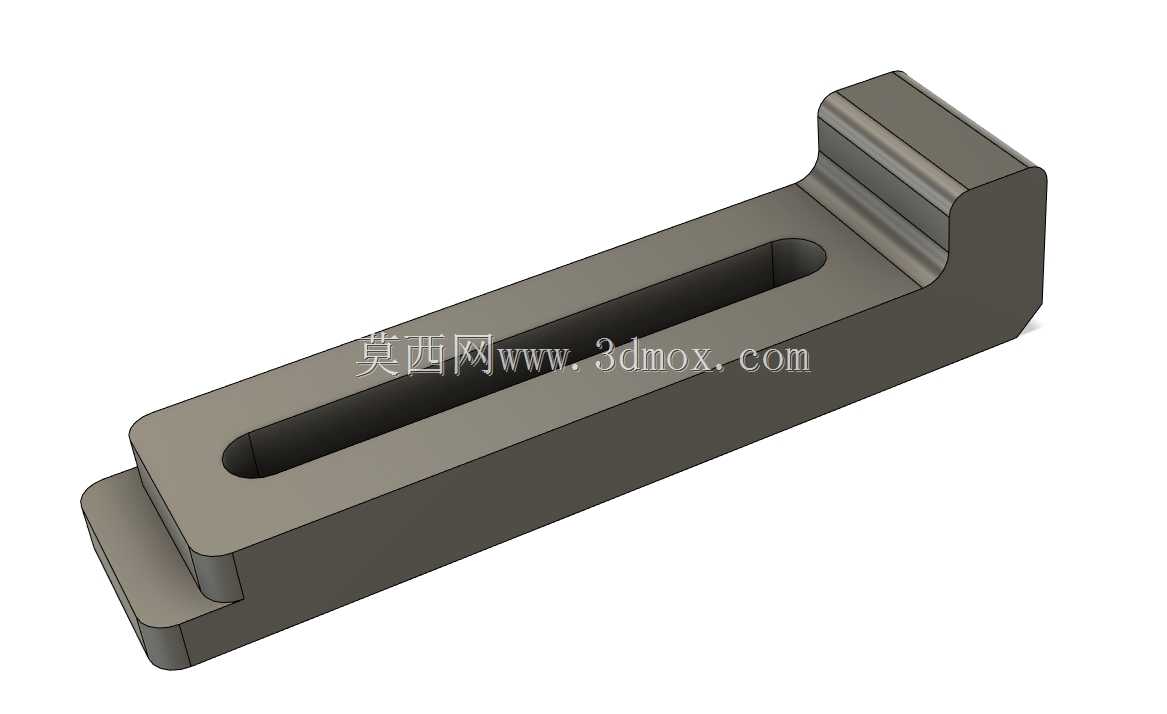

　　在数控加工尤其是小型CNC路由器的日常加工作业中，工件装夹的可靠性直接决定加工精度与成品良率，这款L型结构的固定压具，正是针对小型台式CNC路由器的工作台装夹需求开发的专用压紧构件。从结构形态来看，压具整体采用直角弯折的L型布局，主体段开设通长的腰型滑槽，安装时可通过滑槽调整压具的伸出长度，适配不同厚度、不同装夹位置的工件固定需求，弯折端的凸起压边直接作用于工件侧边或上沿，配合工作台的T型槽螺栓完成锁紧，无需额外制作复杂的定制工装，就能快速完成工件的定位压紧。

　　这款压具的核心有效尺寸为80毫米总长、20毫米主体宽度，腰型槽的宽度适配小型CNC路由器常用的M6、M8规格T型螺栓，安装时无需对现有工作台进行二次改造，直接替换原有简易压块即可使用。设计过程中充分考虑了3D打印加工的工艺特性，整体结构无复杂倒扣、无极小尺寸薄壁特征，打印时无需添加大量支撑结构，主体壁厚均匀，能够有效避免打印过程中的翘曲变形问题，若采用PLA、PETG等常规3D打印材料制作，填充率设置在60%以上即可满足常规非金属板材、小型铝件的装夹压紧需求，若需要更高的压紧强度，也可采用金属3D打印或者直接参照该结构进行铣削加工，结构通用性极强。

　　从实际应用场景来看，这类压具主要用于小型CNC路由器加工亚克力板、密度板、薄铝板等工件时的侧边压紧，相比传统的平口钳装夹，这种长条压具不会遮挡工件的加工区域，能够实现工件的满幅面加工，尤其适合加工尺寸较大的平板类工件时多点位配合压紧，多个压具沿工件周边均匀布置，锁紧后工件不会出现加工过程中的窜动、翘边问题。压具与工件接触的压边做了小尺寸的圆角过渡，避免压紧时应力集中在工件表面留下压痕，尤其是加工表面质量要求较高的亚克力、阳极氧化铝板时，不会因为压接损伤工件外观面。

　　结构设计上摒弃了传统机床压块的厚重结构，在保证结构强度的前提下对非受力区域做了轻量化处理，整体重量轻便，安装调整时单手即可完成位置挪动，腰型槽的长度覆盖了常规小型CNC工作台的T型槽间距调整范围，从工件边缘0到50毫米的位置都可以实现有效压紧，不需要额外加装垫块。压具的底面与工作台接触的平面做了平面度公差控制，安装后不会出现倾斜翘起的问题，锁紧螺栓时压力能够垂直传递到工件表面，不会因为压具倾斜导致工件受侧向力发生位移。

　　在实际加工使用中，这类压具可以配合不同高度的垫块使用，当加工厚度较大的工件时，在压具尾端下方垫上对应厚度的垫块，就能保证压具压边水平压在工件表面，避免压具倾斜导致的压紧力不足问题。相比市售的通用机床压块，这款压具的尺寸完全匹配小型桌面级CNC路由器的工作台尺寸，不会出现压具尺寸过大干涉加工主轴行程的问题，压具弯折端的高度经过优化，在主轴下探到最低加工位置时，压具上端也不会与主轴夹头发生碰撞，能够最大化利用设备的有效加工行程。

　　针对3D打印的使用场景，结构设计时特意将所有棱角做了R1以上的圆角处理，既能够减少打印过程中的应力集中，避免打印件出现层间开裂，也能避免安装调整时尖锐棱角划伤操作人员。压具的滑槽内壁做了0.2毫米的余量设计，打印完成后简单打磨即可让螺栓顺畅穿过滑槽，调整位置时不会出现卡滞问题。如果用于切削力较大的金属加工场景，只需要按照该结构的尺寸参数使用45号钢铣削制作，再进行表面发黑处理，即可达到工业级工装的使用寿命，结构本身的受力路径经过优化，锁紧时的应力主要集中在L型弯折的加强区域，不会出现长期使用后压具变形的问题。
