车载45度框架式LED水灯安装座

　　这套结构件的核心定位，是为商用车、越野改装车辆的外置辅助照明灯具提供一套可直接通过增材制造落地的刚性安装载体，适配市面通用的方形小体积LED水灯、岩石灯，解决这类灯具在车门下方、侧踏板周边、底盘护板边缘安装时，常规支架角度不可调、贴合度差、走线外露易被泥水冲刷的痛点。

　　从实际装车场景来看，这类辅助灯常被用作车辆迎宾照明、侧方路况水坑警示、越野路段岩石障碍照明，常规安装方式多采用扎带捆绑、通用L型角铝打孔固定，不仅安装后灯具照射角度偏移，在车辆行驶振动下还容易出现松动，灯具外壳直接贴合金属车架还容易出现磨损进水。这款灯座在设计初期就把安装基准面做了45度预置倾角，不需要安装人员现场掰折支架、额外叠加角度垫片，灯具固定完成后光轴自然朝向车门外侧下方的地面区域，当驾乘人员打开车门时，配套的继电器触发回路接通灯具电源，光线直接投射在车门下方的通行路面，既可以在夜间上下车时照亮脚下的水坑、台阶、障碍物，也能在低速越野通行时，清晰照亮车身侧下方轮胎与路面岩石、水坑的相对位置，弥补车辆原厂前照灯、侧转向灯无法覆盖车身近距下方视野的盲区。

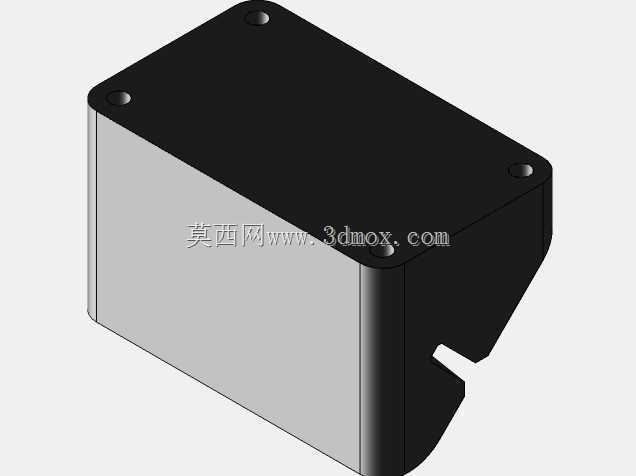

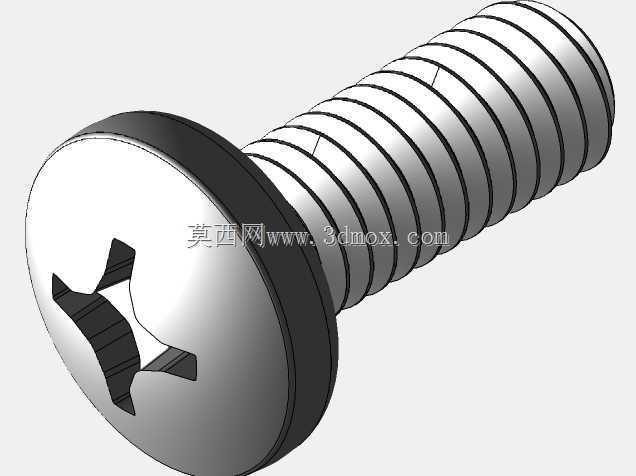

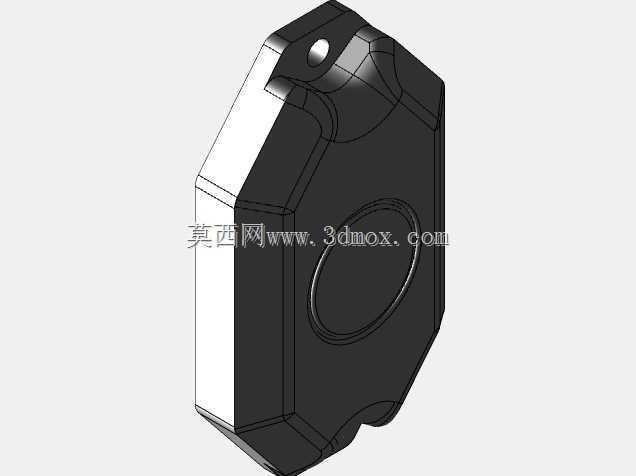

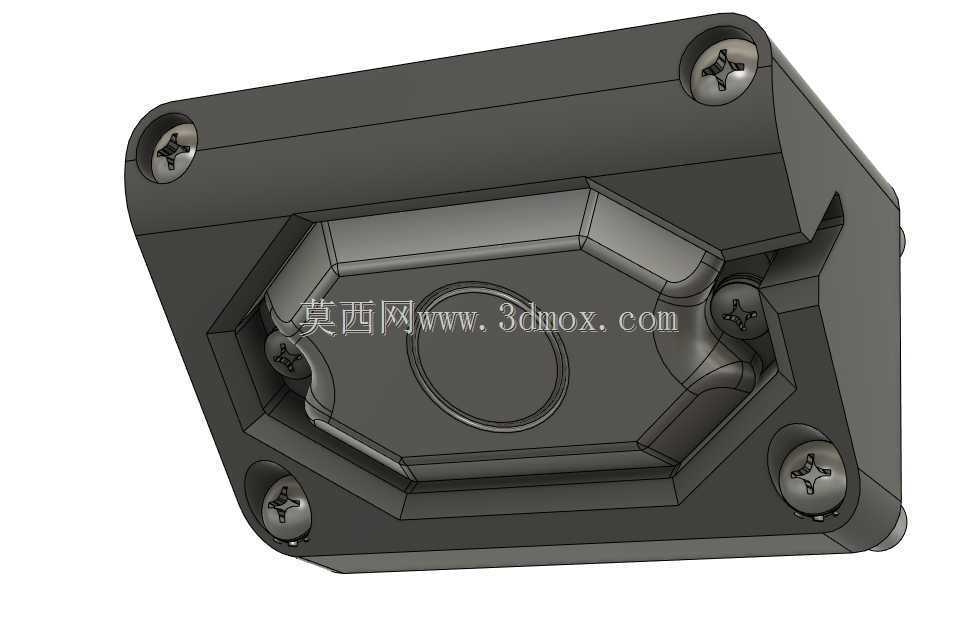

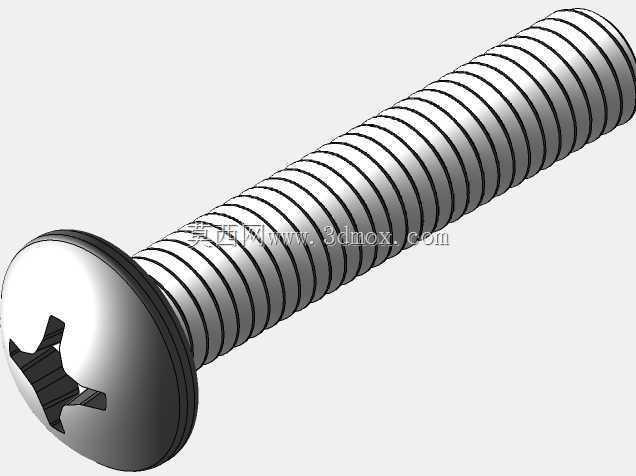

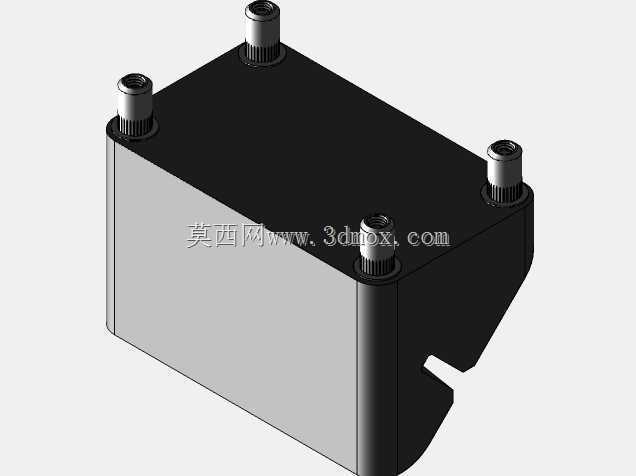

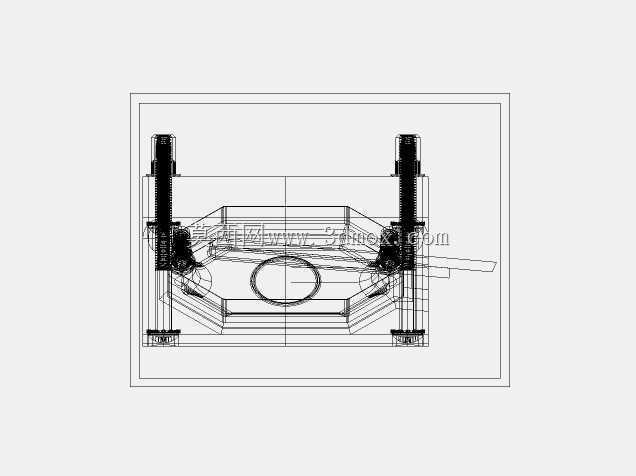

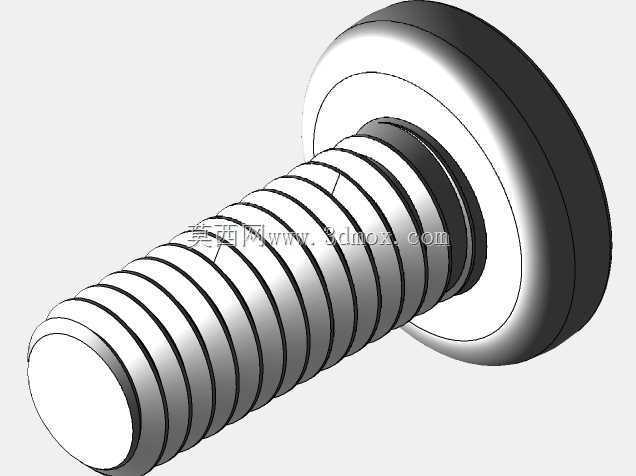

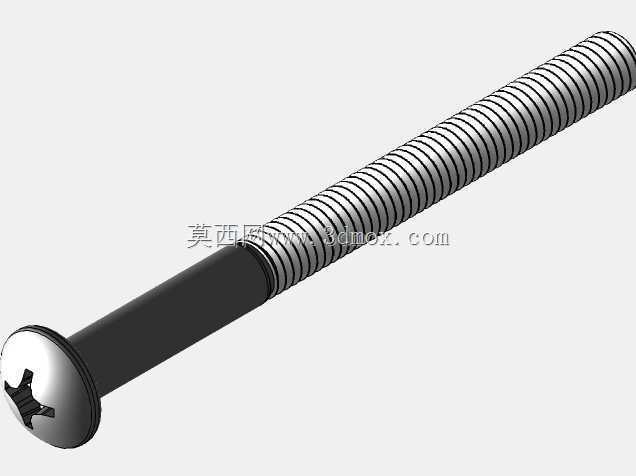

　　结构设计上，灯座主体采用一体化多边形围合型腔，完全匹配所选方形LED水灯的外轮廓尺寸，型腔内壁预留均匀的间隙补偿量，既可以容纳灯具外壳的生产公差，也能在3D打印完成后，通过少量手工打磨就可以把灯具平稳嵌入型腔内部，避免灯具在壳体内出现晃动。灯座的四个角位设计了带沉台的通孔，适配标准十字盘头自攻螺丝，螺丝锁紧后端面完全沉入沉台内部，不会突出灯座外表面，既避免螺丝凸起剐蹭周边管线，也能减少泥水在螺丝头位置的积存，降低螺纹锈蚀的概率。型腔中部预留的环形凸台，正好对准灯具背部的散热壳体区域，灯具嵌入后凸台可以顶住灯具外壳，避免车辆行驶过程中灯具向内退移，同时环形结构中间的镂空区域可以给灯具背部留出足够的散热空间，避免LED工作产生的热量封闭在打印件型腔内部，加速塑料壳体老化、影响灯具寿命。

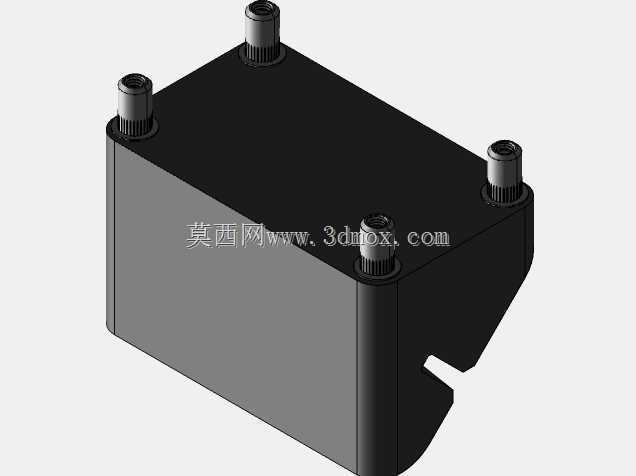

　　安装边界层面，灯座的背部框架贴合面做了随形的平整安装边，整个安装面的轮廓和45度角的方管框架、矩形管车架侧梁完全贴合，不需要额外加工复杂的仿形面，安装时可以直接通过卡箍、螺栓或者高强度结构胶把灯座固定在预设的框架位置，灯座整体外轮廓比灯具外壳单边宽出足够的安装余量，所有棱角位置都做了大圆角过渡，没有尖锐的应力集中尖角，在3D打印过程中不需要添加大量支撑，打印完成后去除支撑的工作量极小，同时圆角结构也能避免车辆在泥地、灌木丛穿行时，灯座棱角挂住杂草、拉扯管线。

　　走线布局上，灯座侧方预留了隐式的走线槽空间，灯具的供电导线可以从型腔侧边的缺口引出，顺着安装框架的内壁排布，不会直接暴露在灯座外侧被车轮卷起的碎石击打，配合车门联动的继电器触发逻辑，只有车门开启或者驾驶员手动接通照明开关时灯具才会通电，日常行驶过程中灯具保持熄灭状态，不会对其他道路参与者造成灯光干扰。整个结构没有复杂的装配零件，单个灯座就可以完成单盏灯具的固定、角度定位、外围防护，不需要额外采购定制支架，小批量制作时直接通过FDM3D打印耐候塑料即可完成加工，也可以根据安装位置的框架尺寸，对等调整安装边的孔位间距，适配不同车型的安装空间，在越野改装、商用车辅助照明加装、特种作业车辆周边警示照明场景下都有很强的适配性。
