凹版印刷烘干一体化生产线成套设备结构

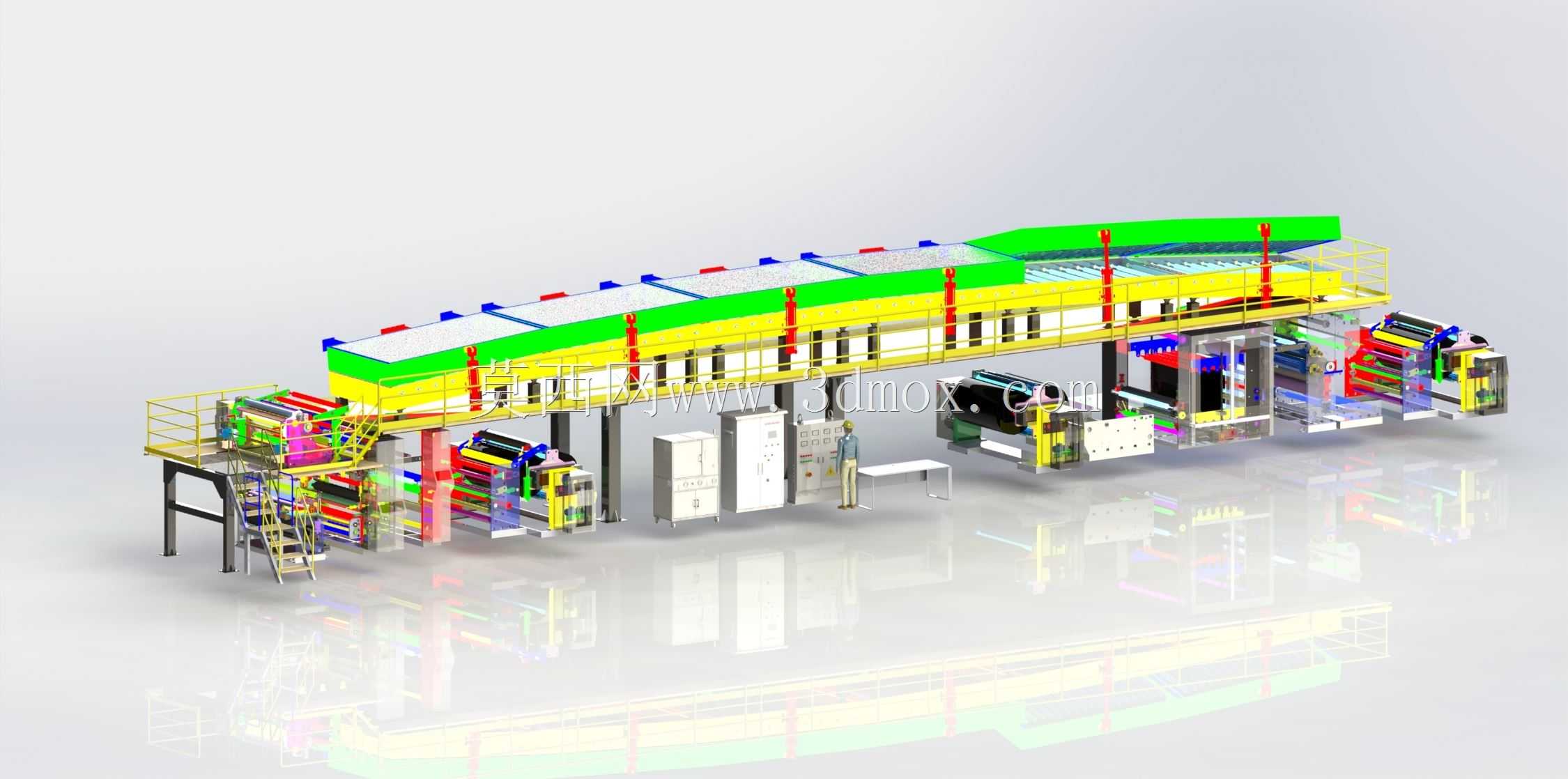

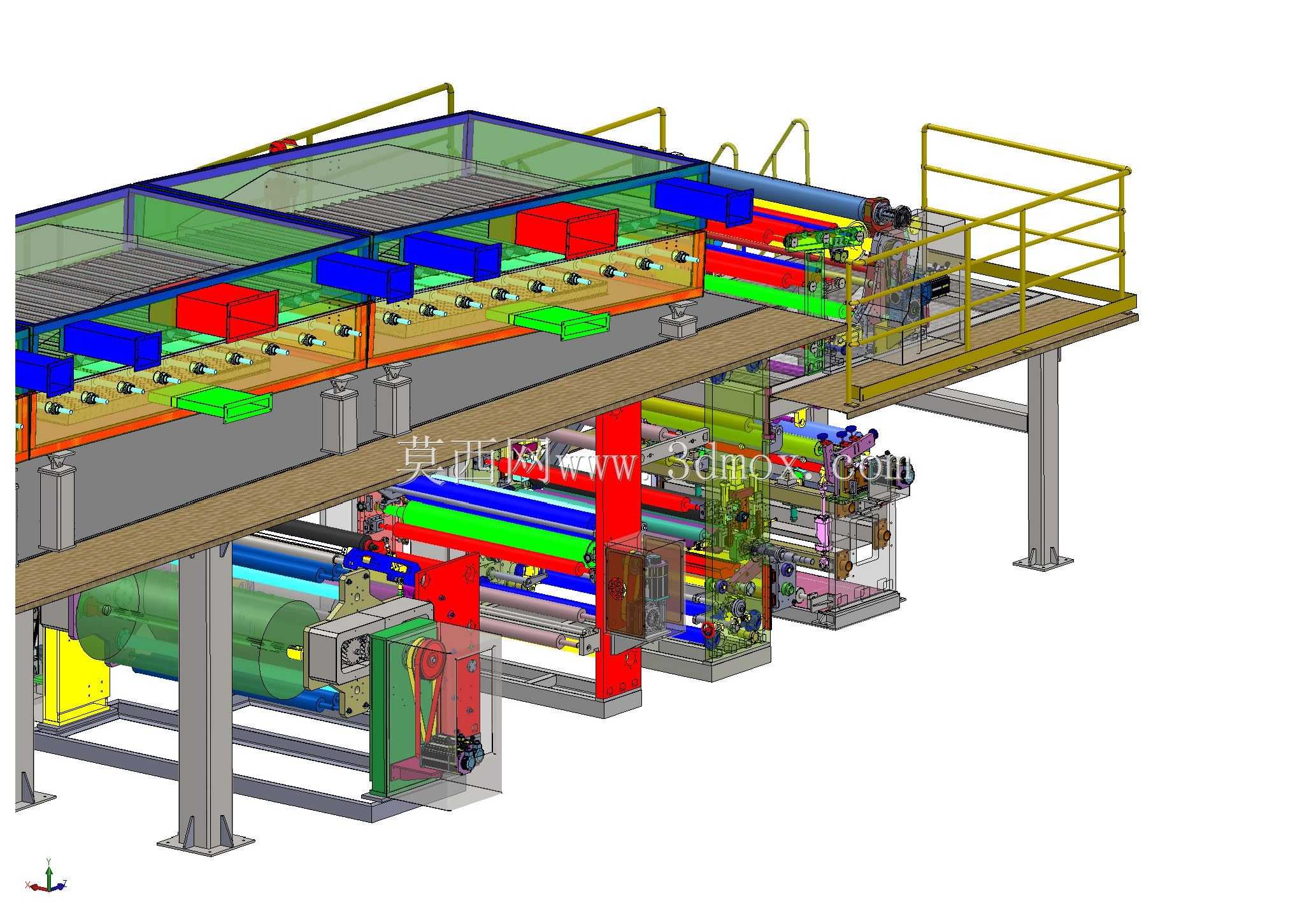

　　这套集成化产线主要面向软包装薄膜、特种功能膜类卷材的连续印刷加工场景，可适配BOPP、PET、PE等多种常见印刷基材，完成从原料开卷到成品收卷的全工序流转，替代传统分散排布的单机作业模式，减少工序间的物料转运损耗与人工干预环节。产线集成了开卷机、逗号涂布机构、凹版印刷单元、长行程干燥室、蓄能张力存储装置、压辊复合机构以及成品复卷机等核心功能段，各单元通过统一的张力控制系统实现卷材走料速度的同步匹配，避免基材拉伸变形或走偏褶皱问题。设计阶段优先考虑了车间安装的边界适配，整体采用分段模块化拼接结构，上层干燥室段设置带安全护栏的操作检修平台，配套斜梯方便运维人员到达高位作业点，干燥室内部采用多段独立温控的风路设计，

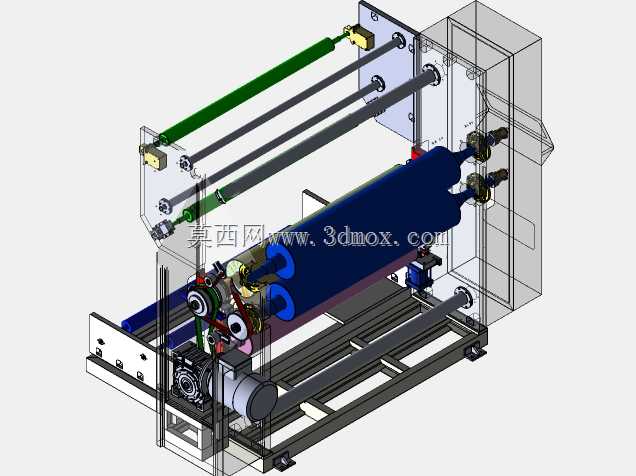

　　可根据印刷油墨的溶剂类型、涂布厚度调整各段温度与风速，保证油墨或涂层的固化效率同时避免基材受热收缩。走料路径的辊系排布经过反复校核，所有导辊的平行度公差控制在0.02mm/m以内，压辊总成采用可快速拆卸的卡装结构，更换不同幅面或压合需求的辊体时无需拆解周边护罩，缩短换产调试时间。蓄能器单元布置在开卷与印刷单元的衔接位置，可在接换料卷时存储一定长度的基材，保证主机段不停机连续作业，避免断料产生的废品。逗号涂布机构的刮刀间隙采用微米级微调结构，可精准控制涂布层的厚度均匀性，适配不同克重的涂层加工需求。电气控制柜集中布置在产线侧方的空位区域，与走料区域保持安全防护距离，避免溶剂挥发气体侵入柜内引发电气故障。

　　产线底部预留了地脚调节螺栓的安装空间，可根据车间地面的平整度调整整机水平度，各功能段的对接位置设置了定位销孔，现场安装时可快速完成对位拼接，减少现场安装的调试工作量。干燥室的排风管路预留了废气处理接口，可直接对接厂区的溶剂回收或废气处理系统，满足印刷车间的环保作业要求。
