大幅面全自动UV平板打印设备结构设计

　　这款设备的核心应用场景集中在广告制作、装饰板材加工、工业标识喷印领域，针对传统卷材打印无法适配硬质平板基材的痛点设计，可直接在亚克力、PVC板、金属片、玻璃、瓷砖等多种平面材质表面完成UV油墨的固化喷印作业，无需额外制版工序，单批次小批量定制生产的适配性远高于传统丝网印刷设备。从实际落地使用的角度看，设备的打印动作由纵向、横向两套正交布置的直线导轨副承载，纵向导轨负责横梁整体沿基材进给方向的往复位移，横向导轨搭载打印头组件沿横梁跨度方向移动，两套运动轴均采用伺服马达作为动力源，配合同步带或滚珠丝杠传动结构，可保证运动过程中的速度稳定性与定位精度，避免打印过程中出现墨点偏移、图案错位的问题，打印头的升降调节结构可适配不同厚度的基材，常规适配厚度范围覆盖0到100毫米，能满足多数商用平板打印的基材尺寸需求。

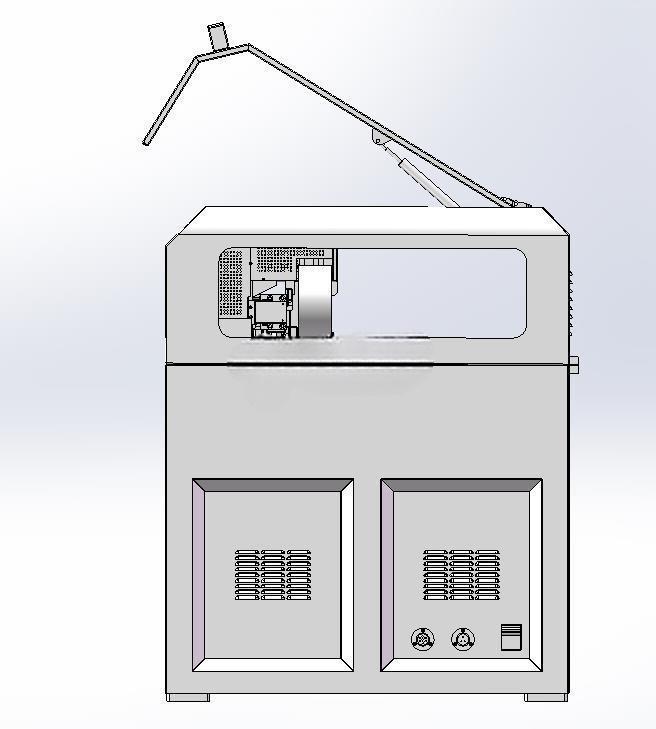

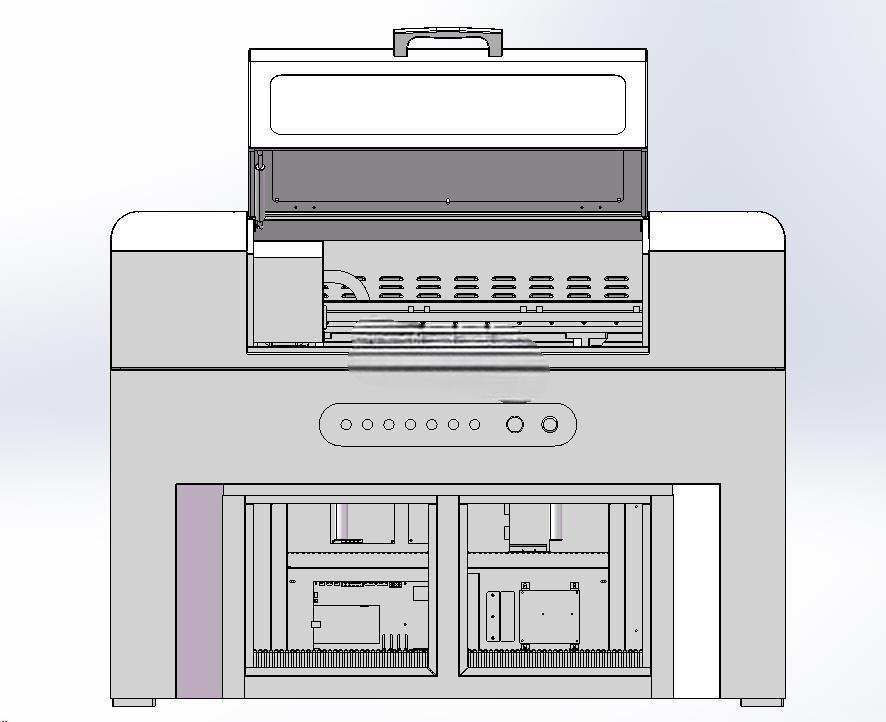

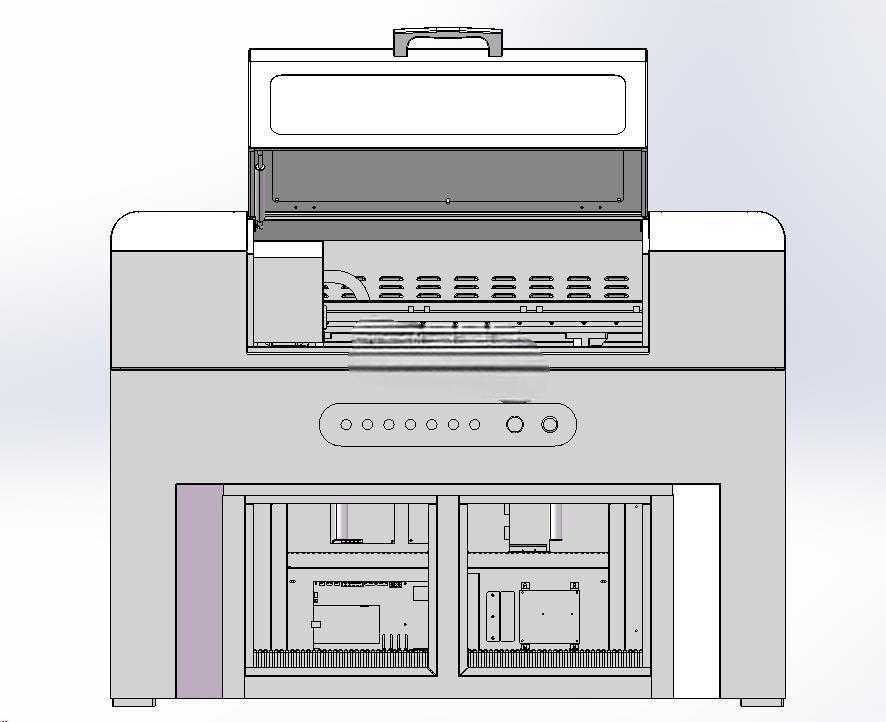

　　设计过程中优先考虑了设备的维护便捷性，上盖采用可开合的翻盖结构，日常更换墨路组件、清理打印头堵头时无需完全拆解设备外壳，正面操作区域预留了足够的操作空间，设备下部的柜体结构可集成墨路系统、电气控制元件、UV固化模块的安装位，同时柜体侧面预留了散热通风栅格，保证长时间连续作业时内部电气元件的工作温度处于合理区间，避免高温导致的元件老化、墨路堵塞问题。设备正面的操作按钮组集中布置在机身前侧的操作面板上，包含电源开关、打印启动、暂停、复位、墨路清洗等常用功能按键，操作人员无需进入系统后台即可完成常规操作，降低一线操作人员的学习成本。

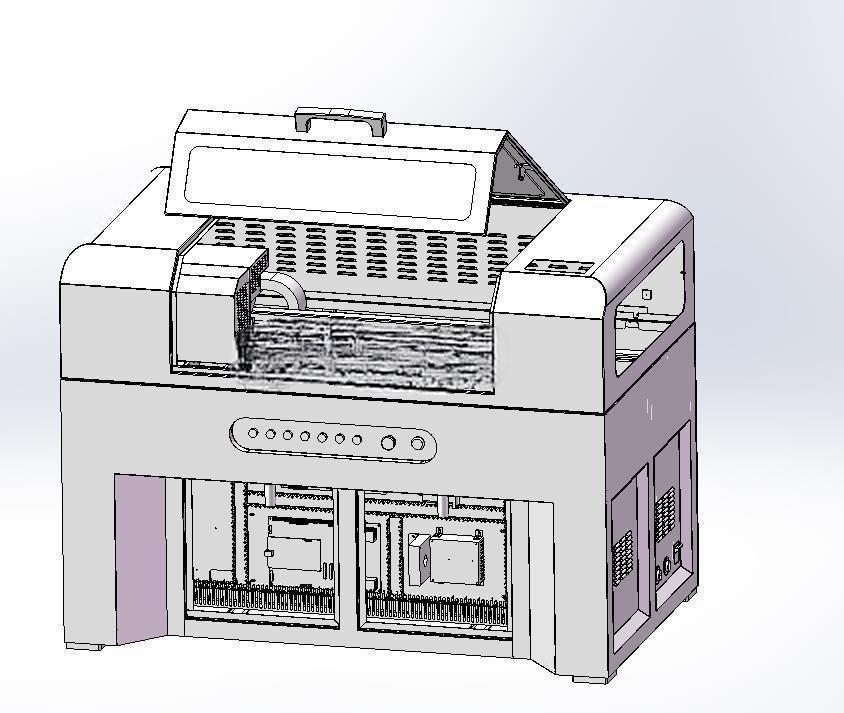

　　从安装边界来看，设备整体采用落地式柜式结构，底部预留了调平支撑脚，安装时只需保证地面水平度在允许范围内即可，无需额外预埋固定螺栓，设备左右两侧需要预留至少600毫米的维护空间，用于墨路检修、电气元件更换，后侧需要预留300毫米以上的走线与通风空间，避免散热不畅导致的设备故障。机身的框架结构采用标准铝型材与钣金件拼接设计，既保证了整体结构的刚性，减少高速运动过程中的机身震动对打印精度的影响，也能控制整体设备重量，方便设备的进场搬运与位置调整。设备顶部设计有嵌入式提手结构，方便上盖的开合操作，上盖闭合后可形成相对封闭的打印作业空间，减少外界灰尘落入打印区域造成的打印瑕疵，同时可阻挡UV固化光线外泄，避免对操作人员的视力造成损伤。

　　墨路系统采用负压供墨结构，可保证打印过程中供墨压力稳定，避免出现断墨、飞墨的问题，UV固化灯组随打印头同步移动，喷印完成的油墨可即时固化，打印完成的基材无需额外静置晾干，可直接进入下一道加工工序，大幅提升生产流转效率。在结构细节设计上，导轨副均配备了防尘防护结构，避免打印过程中产生的油墨雾滴、车间灰尘落入导轨轨道，造成导轨磨损、运动卡顿的问题，所有电气走线均采用线槽内置布置，避免走线外露造成的安全隐患，同时也让设备整体外观更加整洁规整。
