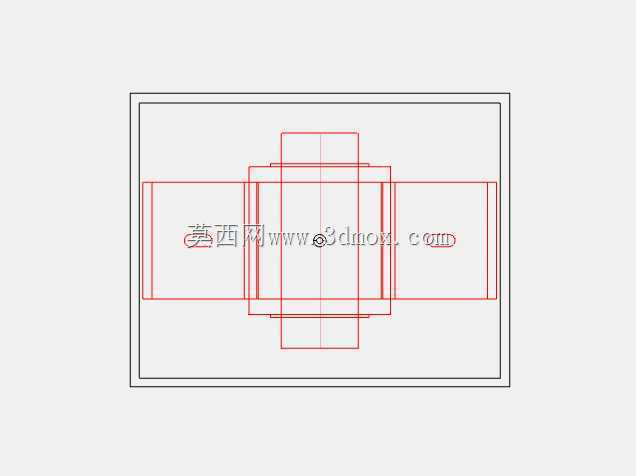

衬套轴承结构三维设计方案

　　在各类旋转轴系的支撑结构设计中，衬套轴承是应用场景覆盖极广的基础支撑部件，从低压输配电设备里的调压机构传动位，到小型工装夹具的铰接转轴处，再到轻工设备的往复运动导向位，都能见到这类零件的身影。不同于滚动轴承依靠滚动体实现低摩擦转动，衬套轴承属于滑动轴承范畴，依靠轴颈与衬套内孔的配合面承载载荷，结构更紧凑，在安装空间受限、载荷冲击较大的工况下，往往比同尺寸规格的滚动轴承有更好的抗振表现。

　　从实际使用场景来看，这类衬套轴承常被用在交流稳压器的调压转轴支撑位——稳压器工作时碳刷架需要沿着绕组表面平稳滑动调整匝数比，转轴的转动频率不高但需要长期保持位置精度，不能出现径向窜动导致碳刷接触不良，衬套轴承的薄壁结构刚好能嵌入安装座的预留孔位，不需要额外设计复杂的轴承座固定结构，就能给转轴提供稳定的径向支撑。除了电工设备领域，在小型输送线的从动辊支撑、手动工装的铰接位、阀门阀杆的导向位，这类衬套也有大量应用，尤其是在低速、重载、不需要频繁高速转动的铰接点位，衬套的维护成本远低于带密封结构的滚动轴承。

　　设计这类衬套轴承的三维结构时，首先要明确安装边界的约束条件：通常衬套的外径要和安装基座的孔位采用过盈配合，过盈量需要根据基座材质调整，如果是铸铁基座过盈量控制在直径尺寸的0.5‰-1‰，如果是铝合金基座则要适当放大过盈量避免长期使用后衬套松脱；衬套的内孔和转轴采用间隙配合，间隙值要结合使用温度、润滑条件确定，常温工况下无额外润滑的铜质衬套，间隙取轴径的1‰-1.5‰即可，既不会因为间隙过大出现转轴晃动，也不会因为间隙过小出现运转卡滞。从结构外形来看，这类衬套多为带法兰边的直筒结构，法兰边的作用是轴向定位，安装时法兰端面贴紧基座侧壁，不需要额外设计轴用挡圈或者端盖就能限制衬套的轴向窜动，法兰边上通常会预留1-2个定位销孔，配合销钉使用可以完全避免衬套在孔内跟随转轴转动。

　　具体到结构细节设计，衬套的壁厚需要根据承载载荷计算，常规工况下壁厚取外径的1/10-1/8即可，如果是冲击载荷较大的工况可以适当增加壁厚，同时在内孔表面设计油槽来储存润滑脂，油槽的走向要和转轴转动方向匹配，避免运转时润滑脂被快速挤出。衬套的两端要设计倒角，外圆端的倒角方便压入安装孔，内孔端的倒角方便转轴插入，不会在装配时刮伤配合表面。很多新手设计时容易忽略衬套的长度尺寸，实际上衬套的有效支撑长度不能小于轴径的1.2倍，否则会因为支撑面过小导致比压过大，加速衬套磨损，同时衬套的长度不能超过安装位的轴向空间，避免和周边运动部件发生干涉。

　　建模过程中需要重点关注配合面的尺寸公差标注，虽然三维模型不需要直接标注公差，但结构设计时要预留出公差带的调整空间，比如衬套外圆的公差带取p6，内孔的公差带取H7，这样加工出来的零件不需要额外修配就能满足装配要求。另外要考虑衬套的材质适配，不同工况下衬套的材质选择差异很大：无油润滑工况可以选铜基粉末冶金材质，依靠材质本身的孔隙储存润滑油实现长期自润滑；重载冲击工况可以选双金属衬套，钢背提供结构强度，铜合金层提供耐磨表面；有腐蚀环境的工况可以选工程塑料材质，但要注意温度上限不能超过塑料的软化点。

　　在实际装配环节，这类衬套的安装通常采用压入法，使用专用工装将衬套均匀压入基座孔内，不能直接敲击衬套端面避免变形，压入后要检查内孔的圆度，如果因为压入导致内孔收缩变形，需要用铰刀修配内孔到设计尺寸。日常维护时只需要定期在油槽内补充润滑脂，就能保证衬套长期稳定工作，相比滚动轴承不需要定期更换密封件，也不会出现滚动体碎裂的突发故障，非常适合对可靠性要求高、维护频次低的设备点位。很多设计人员在选型时容易过度追求高精度滚动轴承，实际上在低速转动的支撑点位，合理设计的衬套轴承完全能满足使用要求，还能大幅压缩设备的制造成本，减少装配工序的复杂度。
