螺旋千斤顶机械结构三维设计方案

　　在设备检修、重物移位、工装调平这类需要小行程高承重顶升的作业场景里，螺旋千斤顶是车间现场、基建维保、设备装配环节绕不开的基础工装，和液压类顶升设备不同，螺旋结构依靠螺纹副的自锁特性，不存在液压系统泄漏泄压的风险，即便长时间持重也能保持顶升位置稳定，尤其适合需要长时间承重支撑、对位置保持精度有要求的作业场景，比如大型设备安装时的底座调平、重型构件装配时的位置微调、模具拆装时的承重支撑，都能看到这类结构的应用。

　　从结构设计逻辑来看，这套螺旋千斤顶的核心传动副采用梯形螺纹传动，梯形螺纹的牙型角设计兼顾了传动效率和承重能力，螺纹升角控制在自锁角范围内，确保顶升到位后不会因为载荷作用出现自行回落的问题，不需要额外加装锁止机构就能满足安全持重的要求。整体结构分为顶帽、螺杆、螺母套、底座、摇杆插孔几个核心部分，顶帽部分做了防滑槽结构，和被顶升工件接触时能增大摩擦力，避免顶升过程中工件滑移，顶帽和螺杆顶端采用铰接连接，允许一定角度的偏摆，适配被顶升面存在小角度倾斜的场景，不会因为接触面不平整导致螺杆受偏载力矩，出现螺纹副磨损加剧或者螺杆弯曲的问题。

　　螺母套是整个结构的核心受力部件，和底座采用过盈配合加定位销的连接方式，把螺杆传递的轴向载荷均匀分散到底座结构上，螺母的有效啮合螺纹长度经过核算，确保在额定承重下螺纹牙的剪切强度、挤压强度都留有足够的安全余量，避免长期使用后出现螺纹滑牙的失效问题。底座部分采用大直径圆盘结构，增大和支撑地面的接触面积，降低单位面积的压应力，即便在硬度不高的车间地面或者木质垫板上使用，也不会出现底座下陷的问题，底座底部做了放射状的防滑筋，放置时能和支撑面紧密贴合，顶升受力时不会出现侧滑偏移。

　　设计过程中首先明确了额定承重下的结构强度边界，螺杆的直径选取结合额定顶升载荷做了压杆稳定性校核，避免螺杆伸出长度达到最大行程时，因为压杆失稳出现弯曲变形；螺杆的行程范围根据常见作业场景的顶升高度需求设定，既满足常规设备调平、重物顶升的高度需求，也控制了螺杆完全收回后的整体高度，方便收纳和现场转运。摇杆插孔设置在螺杆顶端的侧面，采用通孔结构，使用时可以插入撬杆或者加力杆，通过转动螺杆实现顶升和回落操作，插孔的位置避开了顶帽的铰接结构，转动摇杆时不会和顶帽产生运动干涉，同时插孔的深度和直径经过匹配，确保加力杆插入后有足够的接触长度，施加较大扭矩时不会出现插孔变形或者加力杆滑脱的问题。

　　从安装和使用的边界条件来看，这套结构对使用环境的适应性很强，不需要外接动力源，完全依靠人力操作就能完成顶升作业，适合没有电源、气源的野外作业场景或者狭小空间内的顶升作业。整体结构没有复杂的密封件、液压元件，日常维护只需要定期在螺纹副表面涂抹润滑脂，降低螺纹磨损，延长使用寿命即可，对维护条件的要求很低。结构的外形尺寸按照人体工程学设计，收回状态下的整体高度方便操作人员搬运，底座的直径尺寸保证了顶升过程中的抗倾覆稳定性，即便被顶工件存在小范围的重心偏移，也能保持支撑稳定，不会出现侧翻风险。

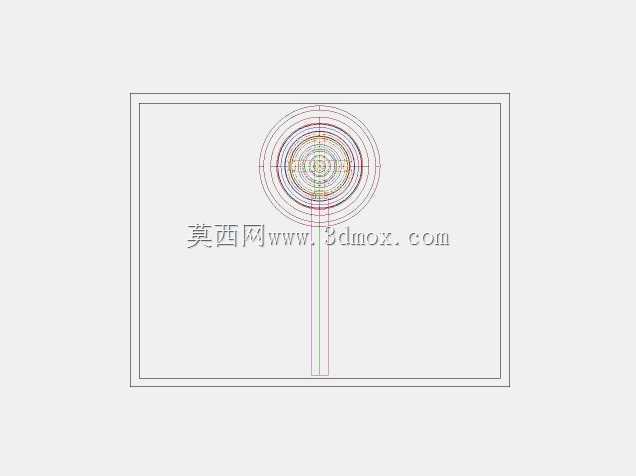

　　在三维建模过程中，所有配合面的公差都按照机械加工的实际工艺要求做了预留，螺母套和底座的配合、螺杆和螺母的螺纹配合、顶帽和螺杆的铰接配合都符合实际加工装配的公差要求，模型可以直接用于结构校核、工程图导出，也能作为教学演示、工装设计选型的参考结构，帮助设计人员快速理解螺旋顶升机构的传动逻辑和受力特点，在做非标顶升工装设计时，可以直接参考这套结构的参数比例，根据实际需要的承重、行程调整对应尺寸，缩短设计周期。
