保时捷乘用车盘式制动钳带紧固件结构

　　这套制动结构的三维建模，完全围绕量产乘用车前轮制动的实际安装与工况需求搭建，所有零件的装配关系都严格参照实车的装配逻辑还原，没有做多余的简化处理。从应用场景来看，这类定钳式盘式制动器主要搭载在大马力乘用车型的前轮轴端，匹配大尺寸通风刹车盘使用，能够在连续高强度制动工况下保持稳定的制动力输出，避免热衰减带来的制动距离拉长问题。实际装车时，制动钳通过桥位螺栓固定在转向节的安装座上，卡钳本体跨置在刹车盘两侧，活塞在制动液压力推动下将两侧摩擦片压向刹车盘端面，通过摩擦力实现车轮转速的控制，整套结构的受力路径完全沿着桥位安装螺栓传递到转向节，再通过悬架传递到车身，建模时特意保留了所有受力部位的圆角过渡结构，避免应力集中带来的零件断裂风险。

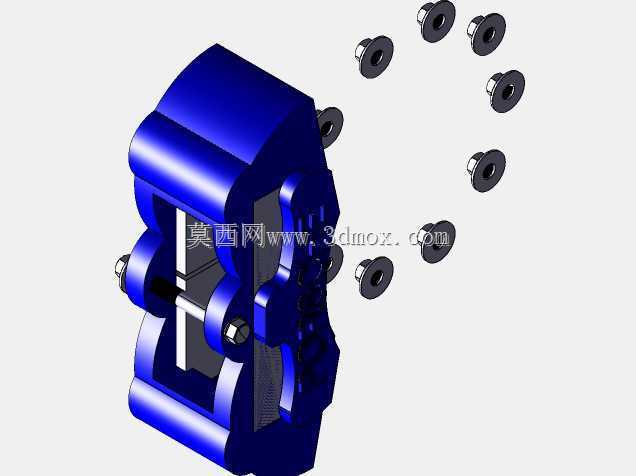

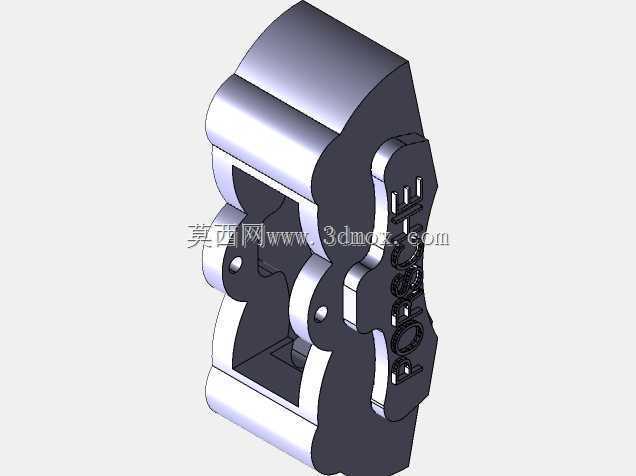

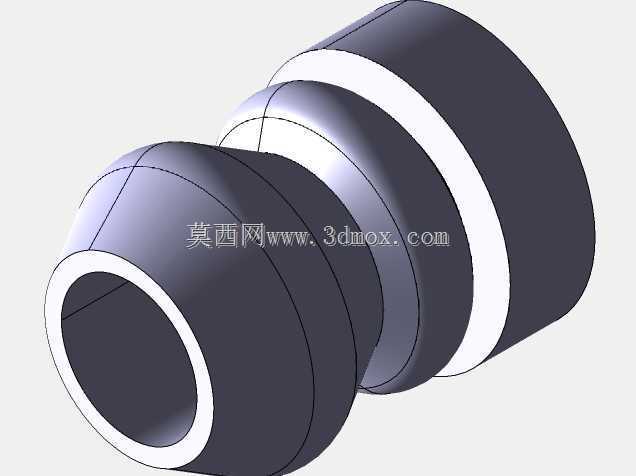

　　从功能特性来看，这套模型还原了制动钳的所有核心功能部件，包括钳体本体、两侧活塞腔、内置活塞、摩擦片导向销、安装紧固件、放气螺钉接口，甚至连摩擦片的消音片结构、制动钳的防尘罩安装槽都做了完整还原。和普通浮动钳不同，这款对置活塞定钳的两侧都布置了活塞，制动时两侧活塞同步施压，摩擦片的受力更均匀，不会出现偏磨的问题，也不需要浮动钳的导向销滑动结构，制动响应速度更快，踏板脚感更直接，适合对制动性能要求较高的车型。建模时所有的密封槽尺寸都按照行业通用的密封圈规格设计，活塞和钳体的配合间隙控制在合理范围内，既保证活塞能够顺畅滑动，又不会出现制动液渗漏的问题。

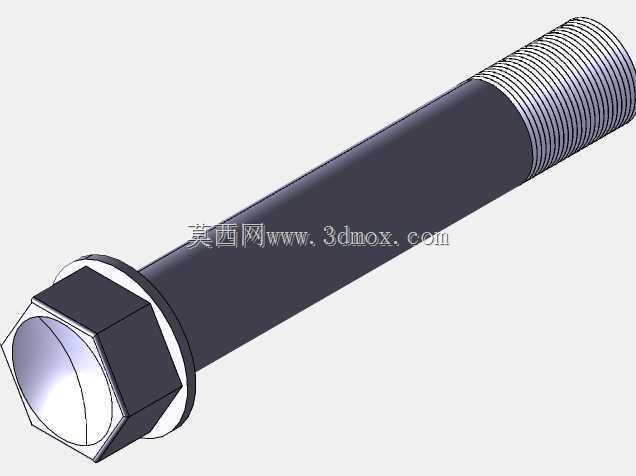

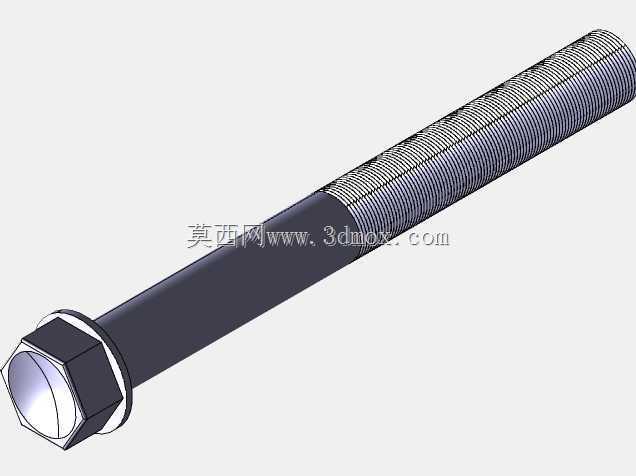

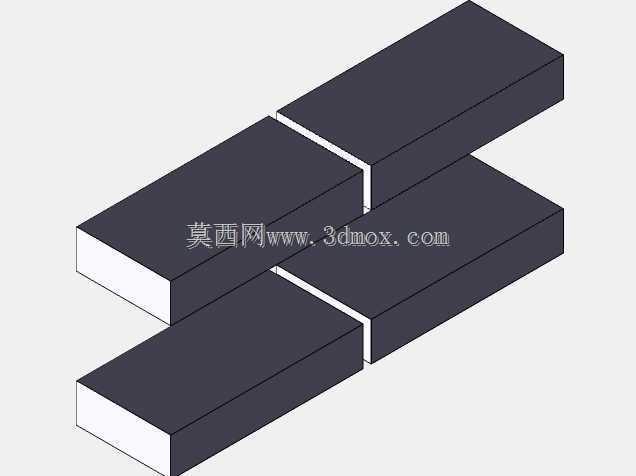

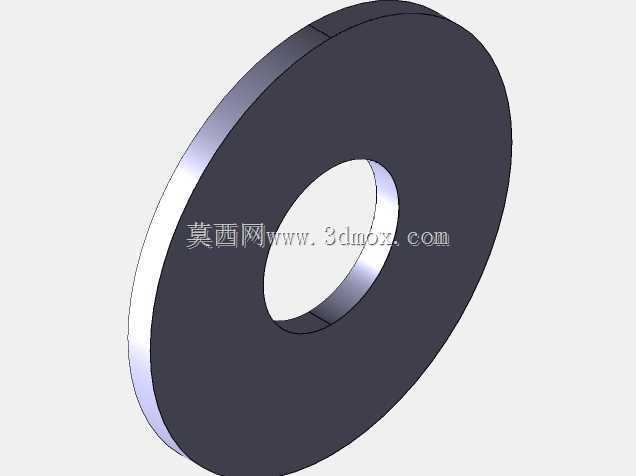

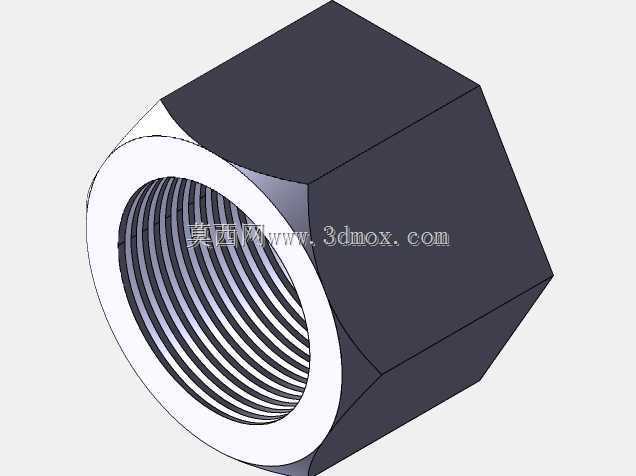

　　设计思路上，整个结构优先考虑了装配工艺性和后期维护便利性，所有紧固件都采用统一规格的六角头螺栓，方便售后维修时使用通用工具拆装，摩擦片的更换不需要完全拆卸制动钳本体，只需要拆下导向销就可以取出摩擦片，大幅降低了维护工时。钳体的外形做了流线型的减重处理，在保证结构强度的前提下尽可能去除非受力区域的材料，降低簧下质量，提升悬架的响应速度，同时钳体的外侧预留了通风导流的结构，车辆行驶时的气流可以顺着钳体表面的导流槽流过，带走制动产生的热量，提升连续制动的稳定性。所有的安装孔位都做了同轴度约束，桥位安装孔的位置精度控制在0.02mm以内，避免装车后出现制动钳偏斜、摩擦片拖磨的问题。

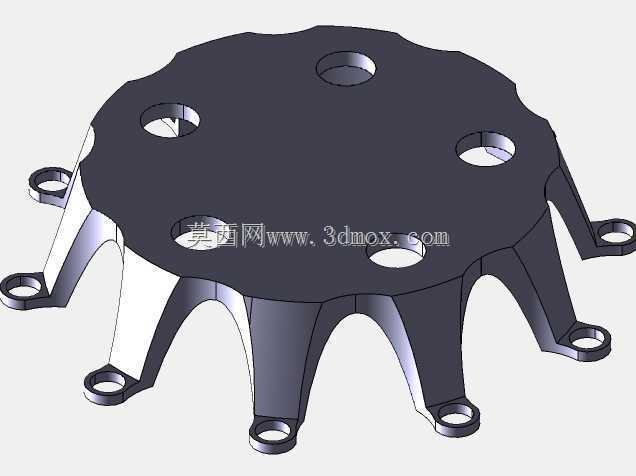

　　外形尺寸与安装边界方面，这套制动钳的轴向总厚度完全匹配对应车型的轮圈ET值预留空间，不会出现装车后蹭轮圈辐条的问题，钳体的径向最大尺寸避开了转向节的最大转向角度运动包络，在车轮打满方向时不会和悬架、拉杆等部件发生运动干涉。安装桥位的螺栓孔间距严格对应原厂转向节的安装孔位，不需要额外加装转接桥位就可以直接装车，制动盘的匹配厚度为32mm，摩擦片的磨损极限预留了12mm的厚度空间，能够满足常规使用场景下的磨损寿命要求。放气螺钉的位置布置在钳体的最高处，完全符合制动系统排气的操作要求，更换制动液时不需要额外调整钳体角度就可以完成排气操作，避免空气残留导致的制动踏板发软问题。所有零件的装配间隙都按照实车的装配公差设置，运动部件之间预留了足够的热膨胀间隙，在制动产生高温导致零件膨胀时，也不会出现卡滞的问题。
